Montage und Anschluss
Installation
1. Der Einbau des Raumtemperaturregler Smart erfolgt in eine Schalterdose.
The Room Temperature Controller Smart takes place in a switch box.
2.
Den beiliegenden Kunststoff-Montageeinsatz mit dem Metall-Montagerahmen verschrauben.
Den Metall-Montagerahmen im Anschluss auf die Schalterdose schrauben.
Screw the enclosed plastic support ring to the metal mounting frame.
Screw the metal mounting frame onto the switch box.
3. Anschluss des Raumtemperaturregler Smart an den KNX-Bus.
Connect the Room Temperature Controller Smart to the KNX bus.
4. Raumtemperaturregler Smart in Kunststoff Montageeinsatz einrasten.
Snap the Room Temperature Controller Smart into the plastic support ring.
5. KNX Busspannungsversorgung zuschalten.
Switch on KNX power supply.

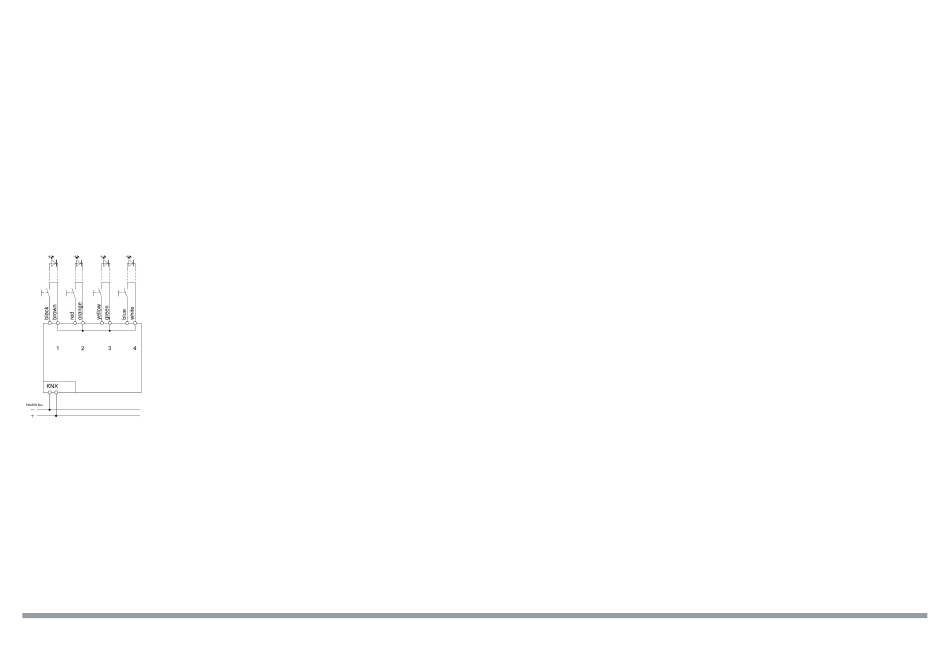

Anschlussbeispiel -
Wiring diagram
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880
knx@mdt.de
www.mdt.de
•
•
Stand: 1123
Papiermühle 1
•
Beschreibung KNX Raumtemperaturregler Smart 60 CH
Description KNX Room Temperature Controller Smart 60 CH
Der MDT Raumtemperaturregler Smart 60 dient der Temperaturerfassung und -regelung von Innenräumen. Temperatur-Sollwertänderungen
sind mittels Plus/Minus Tasten und aktivem Farbdisplay am Gerät möglich. Zwei weitere Tasten sind individuell programmierbar. 4 Binärein-
gänge bieten die Möglichkeit des Anschlusses von potentialfreien Kontakten. Die Berechnung des Taupunktes erfolgt durch den integrierten
Feuchtigkeitssensor. Ausführung passend für Schweizer Schalterprogramme mit 60¬mm.
Passend für 60 mm Schalterprogramme z.B.:
• Feller EDIZIOdue
Der MDT Raumtemperaturregler Smart ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen
Innenräumen erfolgen.
The MDT Room Temperature Controller Smart 60 for temperature measurement and room temperature control. An active colour display
with adjustment of the temperature setpoint by means of the plus/minus buttons. Two additional buttons are individually programmable. 4
binary inputs offer the possibility of connecting potential-free contacts. The dew point is calculated by the integrated humidity sensor. Design
suitable for Swiss switch ranges with 60 mm.
Fits 60mm systems/ranges:
• Feller EDIZIOdue
The MDT Room Temperature Controller Smart is a flush mounted device for fixed installations in dry rooms.
Inbetriebnahme
Commissioning
Hinweis: Das KNX Applikationsprogramm wird unter www.mdt.de\Downloads.html und im Onlinekatalog der ETS bereitgestellt.
Note: The KNX application is available at www.mdt.de\Downloads.html and in the ETS online catalogue.
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters within the ETS.
2. Programmieren der physikalischen Adresse und des Applikationsprogramms in das Gerät.
Bei Aufforderung den Programmiertaster drücken.
Download the individual address and the application program into the device.
Press the programming button when prompted.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After successful programming the red LED is switched off.
