Rancilio Silvia Bedienungsanleitung Seite 19

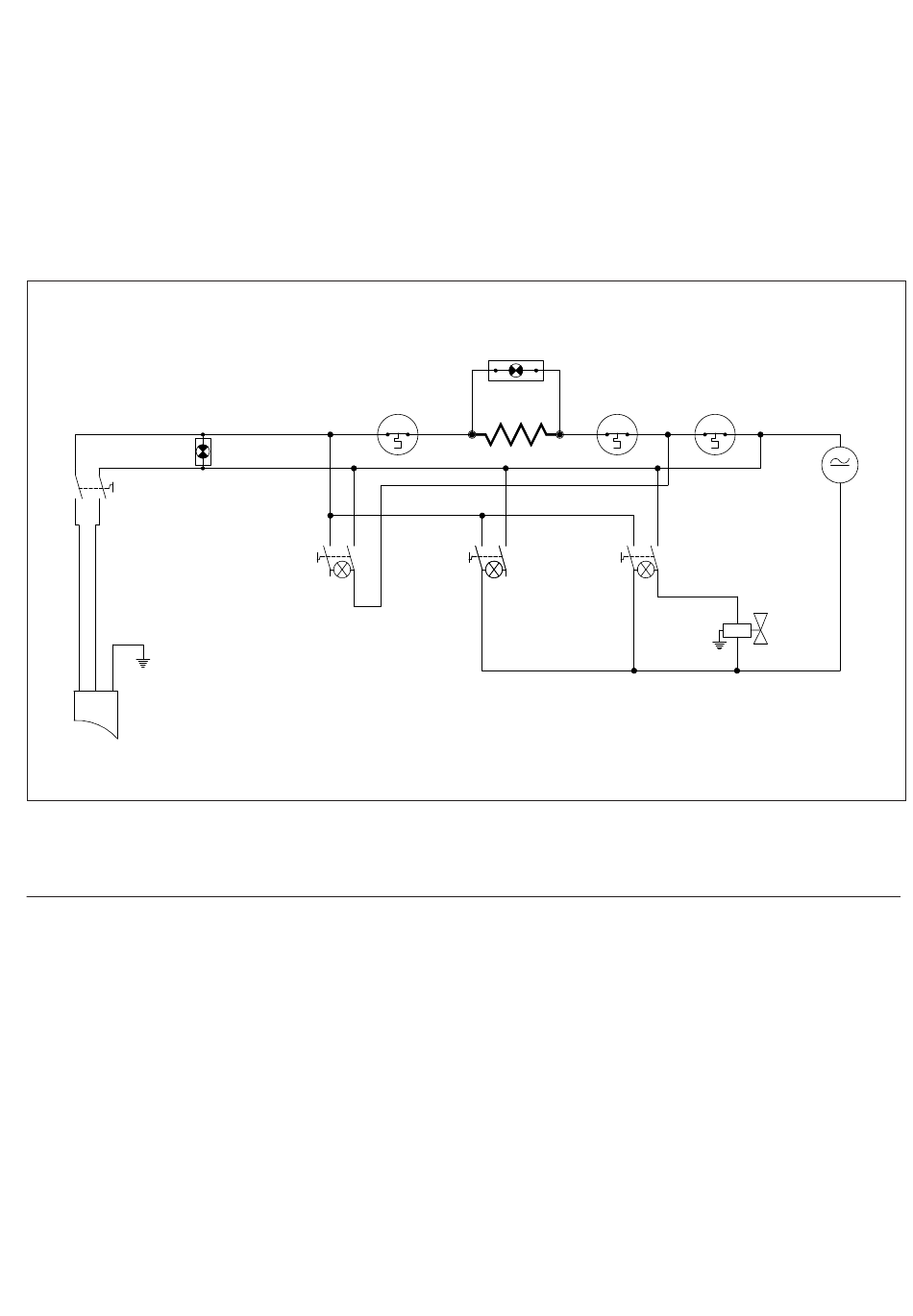

Electric diagram
Elektroschema
Schéma électrique
Miss Silvia
IG
1 N ~ 120 V / 1 N ~ 230 V
Diagrams Controller
CPU
Schematas Steuerung
Diagrammes Commande
Schemi Scheda
Diagramas Control
Diagramas Controlador
IG Main switch
Hauptschalter
Interrupteur principal
Interruttore generale
Interruptor principal
Interruptor principal
MT Ground connection
Erdklemme
Borne de terre
Connessione di terra
Conexión a tierra
Ligação terra
T1 Safety thermostat 100 °C
Sicherheitsthermostat 100 °C
Thermostat de sécurité 100 °C
Termostato di sicurezza 100 °C
Termostato de seguridad 100 °C
Termóstato de segurança 100 °C
LS
V I
Group solenoid valve
EG
Brühgruppenventil
Soupape solenoïdale du groupe
Elettrovalvola gruppo
Válvula de electroimán del grupo
Válvula solenóide do grupo
IS Button ON / OFF
Taster EIN / AUS
Bouton Marche / Arret
Tasto Stand-by
Boton ON / OFF
Botão ON / OFF
PO Motor pump
Pumpenmotor
Pompe moteur
Pompa
Bomba del motor
Bomba do motor
T2 Safety thermostat 140 °C
Sicherheitsthermostat 140 °C
Thermostat de sécurité 140 °C
Termostato di sicurezza 140 °C
Termostato de seguridad 140 °C
Termóstato de segurança 140 °C
Schemi elettrici
Diagrama eléctrico
Esquema eléctrico
SR
T 3
R
A I
Hot water switch
IA
Heisswasserschalter
Interrupteur d'eau chaude
Interruttore acqua
Interruptòr agua
Interruptor água
IV Steam switch
Dampfschalter
Interrupteur vapeur
Interruttore vapore
Interruptòr vapor
Interruptor vapor
R Boiler heating element
Boilerheizung
Élèment chauff age de la chaudière
Resistenza caldaia
Resist. de calentamiento de caldera
Resist. de aquecimento da caldeira
T3 Safety thermostat 165 °C
Sicherheitsthermostat 165 °C
Thermostat de sécurité 165 °C
Termostato di sicurezza 165 °C
Termostato de seguridad 165 °C
Termóstato de segurança 165 °C
T 2 T 1
C I
EG
Coff ee switch
IC
Kaff eeschalter
Interrupteur cafè
Interruttore caff e
Interruptòr cafè
Interruptor cafè
LS Light «Power ON»
Lampe «Maschine AN»
Lampe «Marche»
Lampada «Power ON»
Luz «Encendido ON»
Luz «Ligado»
SR Light boiler heating element
Lampe Boilerheizung
Lampe cchauff e-eau
Lampada della resistenza caldaia
Lampara de resistencia caldera
Lampada de aquecimento da caldeira
PO
Ref: SE_1421/--
33
