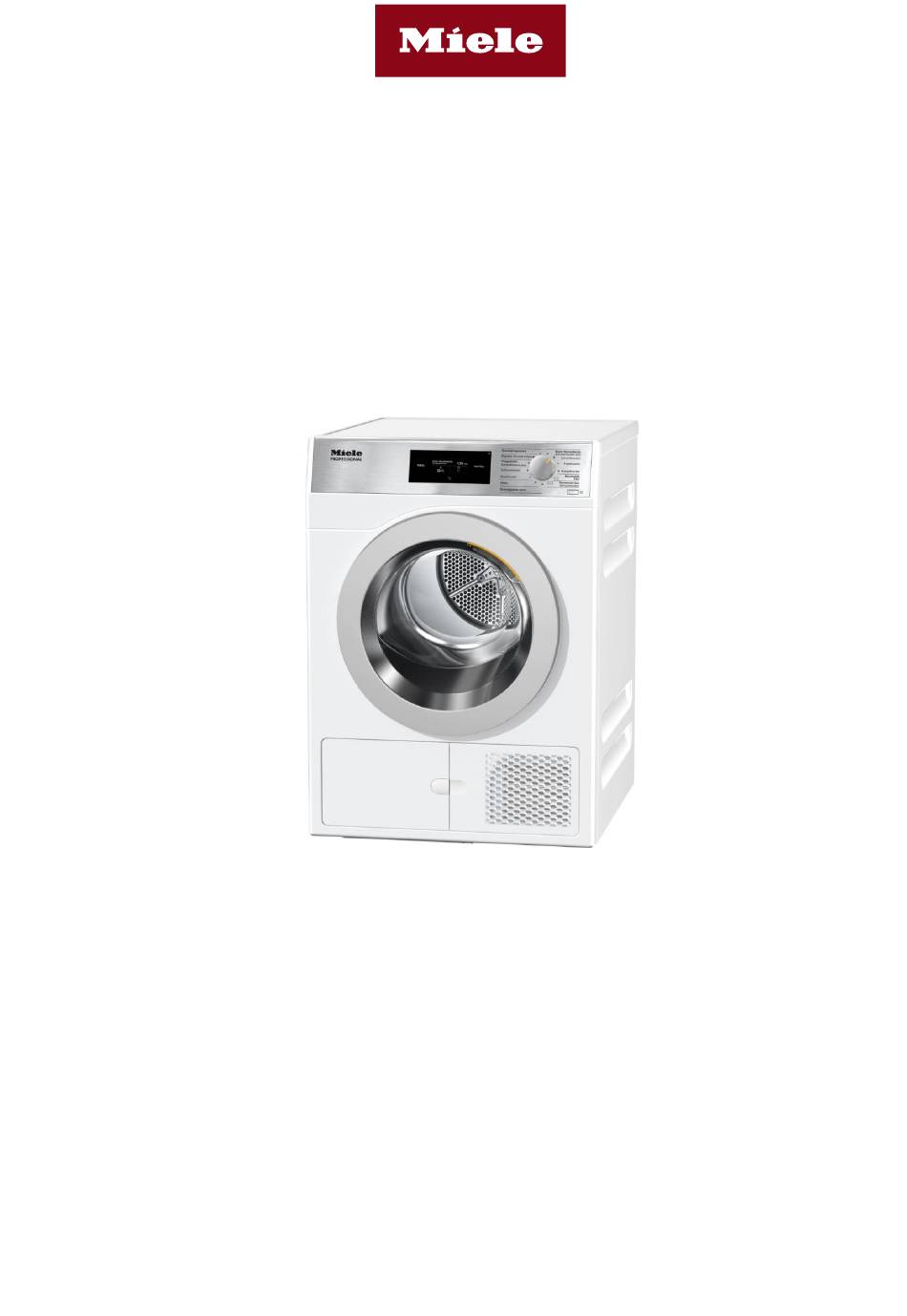

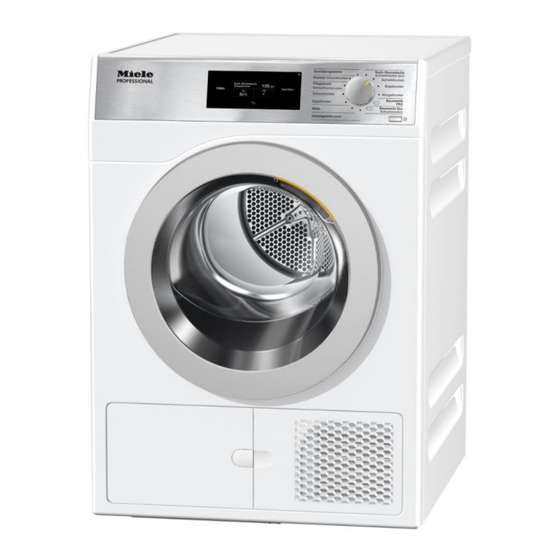

- Seite 1 Installationsplan Wärmepumpentrockner PDR 300-08 HP CH de-CH Lesen Sie unbedingt die Gebrauchs- und Installationsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. 11 651 220/01...
- Seite 2 Miele AG Limmatstrasse 4 8957 Spreitenbach Miele SA Sous-Riette 23 1023 Crissier Telefon: 0848 848 048 www.miele.ch/contact www.miele.ch Legende: Anschluss optional oder nach Anschluss erforderlich Geräteausführung erforderlich Abluft Kühlluft Zuluft Ablaufschlauch Kondensat Potentialausgleich Befestigung Gerät Spitzenlastanschluss Elektroanschluss APCL SST Unterbau geschlossen Aufstellfüsse, verstellbar...
- Seite 3 PDR 300-08 HP CH de-CH Gerätemasse * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 651 220/01...
- Seite 4 PDR 300-08 HP CH de-CH Installation * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 651 220/01...
- Seite 5 PDR 300-08 HP CH de-CH Wasch-Trocken-Säule * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 651 220/01...
- Seite 6 PDR 300-08 HP CH de-CH Aufstellung * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 651 220/01...
- Seite 7 Durchmesser Standfuss 31,7 B e f e s t i g u n g ( B ) Bodenbefestigung Unterbau Miele Aufstellung Unterbau Miele (Befestigungsmaterial im Lieferumfang enthalten) Erforderliche Befestigungspunkte Anzahl 4 Holzschraube nach DIN 571 8 x 65 Dübel (Durchmesser x Länge)
- Seite 8 PDR 300-08 HP CH de-CH Technische Daten PDR 300-08 HP CH G e r ä t e d a t e n Gerätemasse über alles (H/B/T) 850/605/777 Gehäusemasse (H/B/T) 850/596/737 Einbringmasse (H/B) Einbringöffnung min. (ohne Verpackung) 900/605 Aufstellmasse Seitlicher Geräteabstand Seitlicher empfohlener Geräteabstand Wasch-Trocken-Säule...
- Seite 9 Verbrauch zu rechnen. Kontaktverbindung herzustellen. Das Anschlussmaterial für einen erforderlichen Potentialausgleich Elektroanschluss kann mit einem Montagesatz über den Miele Kundendienst bestellt Diese Maschine ist mit einem Anschlusskabel und Netzstecker werden oder ist bauseitig zu stellen. anschlussfertig ausgerüstet. Der Anschluss darf nur an eine nach VDE 0100 oder den nationalen Kassiergerät...
