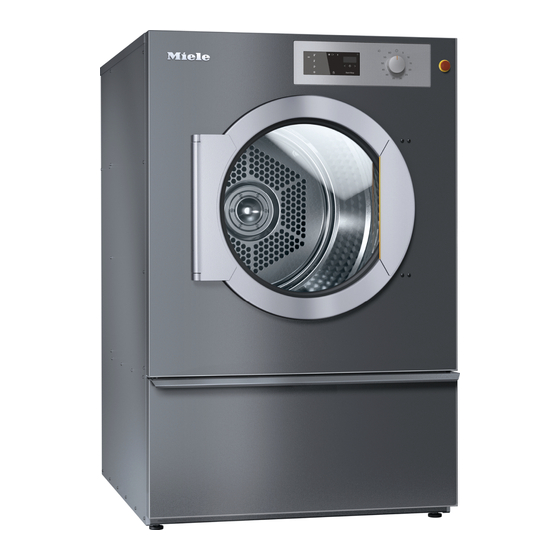

Miele PDR 514 Gebrauchs- Und Aufstellanweisung
Gewerbliche trockner
Vorschau ausblenden
Andere Handbücher für PDR 514:
- Kurzgebrauchsanweisung (156 Seiten) ,
- Installationsplan (58 Seiten) ,
- Gebrauchs- und aufstellanweisung (54 Seiten)
Verwandte Anleitungen für Miele PDR 514
Inhaltszusammenfassung für Miele PDR 514
- Seite 1 Gebrauchs- und Aufstellanweisung Gewerbliche Trockner PDR 514/518/522/528/544 Lesen Sie unbedingt die Gebrauchsanweisung de-DE vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schä- den. M.-Nr. 11 715 480...
-
Seite 2: Inhaltsverzeichnis
Inhalt Ihr Beitrag zum Umweltschutz..................Sicherheitshinweise und Warnungen ................Bestimmungsgemäße Verwendung .................. Vorhersehbare Fehlanwendung..................Technische Sicherheit ....................... Gasbeheizte Trockner....................Sachgemäßer Gebrauch ....................Zubehör ..........................10 Bedienung des Trockners....................11 Geräte mit Restfeuchtesteuerung (ROP) ................11 Trockenstufen ........................ 11 Trockenprogramme ....................... 12 Geräte mit Zeitsteuerung (TOP) .................. - Seite 3 Inhalt Installation........................30 Installationsvoraussetzungen .................... 30 Allgemeine Betriebsbedingungen ..................30 Transport ........................... 30 Trockner aufstellen ......................30 Befestigung ........................32 Elektroanschluss ....................... 32 Zuluft/Abluft........................33 Dampfanschluss (nur für dampfbeheizte Varianten)............33 Heißwasseranschluss (nur für heißwasserbeheizte Varianten) .......... 33 Gasanschluss (nur für gasbeheizte Varianten) ..............33 Nachkaufbares Zubehör ....................
-
Seite 4: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Entsorgung der Transportverpackung Die Verpackung schützt den Trockner vor Transportschäden. Die Ver- packungsmaterialien sind nach umweltverträglichen und entsor- gungstechnischen Gesichtspunkten ausgewählt und deshalb recycel- bar. Das Rückführen der Verpackung in den Materialkreislauf spart Roh- stoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück. -
Seite 5: Sicherheitshinweise Und Warnungen
Installation des Trockners sowie die Sicherheitshinweise und Warnungen unbedingt zu lesen und zu befolgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbe- achtung dieser Hinweise verursacht werden. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter. -
Seite 6: Vorhersehbare Fehlanwendung
Andere Verwendungen als die oben aufgeführten gelten als bestimmungswidrig und schließen eine Haftung des Herstellers aus. Vorhersehbare Fehlanwendung Nehmen Sie keine Veränderungen am Trockner vor, die nicht ausdrücklich von Miele zu- gelassen sind. Stützen oder lehnen Sie sich nicht auf die Trocknertür. Der Trockner kann sonst umkip- pen und Sie können sich oder andere Personen verletzen. -
Seite 7: Technische Sicherheit
Schutzleiter verursacht werden. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die Miele keine Haftung übernimmt. Reparaturen dürfen nur von Miele auto- risierten Fachkräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch. ... -
Seite 8: Gasbeheizte Trockner
Im Schwenkbereich der Fülltür darf keine abschließbare Tür, Schiebetür oder entgegen- gesetzt angeschlagene Tür installiert werden. Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden. Gasbeheizte Trockner ... -
Seite 9: Sachgemäßer Gebrauch
Sicherheitshinweise und Warnungen Führen Sie an den Gasleitungen und Gasgeräten Ihrer Hausinstallation jährlich eine Sichtprüfung durch. Beachten Sie dabei die in Ihrem Land geltenden Vorgaben. Vorsichtsmaßnahmen bei Gasgeruch - Löschen Sie sofort alle Flammen. - Schließen Sie sofort das bauseitige Gasabsperrventil, die Gasabsperreinrichtung am Gaszähler oder die Hauptgasabsperreinrichtung. -
Seite 10: Zubehör
Zubehörteile dürfen nur dann angebaut oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile angebaut oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nicht- beachtung der Sicherheitshinweise und Warnungen verursacht werden. -
Seite 11: Bedienung Des Trockners
Bedienung des Trockners Geräte mit Restfeuchtesteuerung (ROP) Bedienfeld Sensortasten für die Trockenstufen Statusanzeigen Leuchten im Bedarfsfall Sensortaste Zum Trocknen von Betten. Zeitanzeige Zeigt die verbleibende Programmlaufzeit in Stunden und Minuten an. Sensortasten Für die Startvorwahl. Nach Berühren der Sensortaste wird ein späterer Programm- start (Startvorwahl) gewählt. -
Seite 12: Trockenprogramme
Bedienung des Trockners Trockenprogramme - Position = Programm „Koch-/Buntwäsche“ Zum Trocknen von Textilien aus Baumwolle und Leinen - Position = Programm „Koch-/Buntwäsche Schonen“ Zum Trocknen von empfindlichen Textilien aus Baumwolle und Leinen - Position = Programm „Synthetik/Feinwäsche“ Zum Trocknen von synthetischen Fasern und Kunstseide auf 20 % Restfeuchte - Position ... -
Seite 13: Geräte Mit Zeitsteuerung (Top)
Bedienung des Trockners Geräte mit Zeitsteuerung (TOP) Bedienfeld Sensortasten für die Trockenstufen Statusanzeigen Leuchten im Bedarfsfall Sensortaste Zum Trocknen von Betten. Zeitanzeige Zeigt die verbleibende Programmlaufzeit in Stunden und Minuten an. Sensortasten Für die Startvorwahl. Nach Berühren der Sensortaste wird ein späterer Programm- start (Startvorwahl) gewählt. - Seite 14 Bedienung des Trockners - Position 60 = Zeitprogramm 60 Minuten - Position = Gerät aus...
-
Seite 15: Geräte Mit Kassiersystem (Cop)
Bedienung des Trockners Geräte mit Kassiersystem (COP) Bedienfeld Statusanzeigen Leuchten im Bedarfsfall Sensortaste Zum Trocknen von Betten. Zeitanzeige Zeigt die verbleibende Programmlaufzeit in Stunden und Minuten an. Sensortasten Für die Startvorwahl. Nach Berühren der Sensortaste wird ein späterer Programm- start (Startvorwahl) gewählt. - Seite 16 Bedienung des Trockners - Positionsbereich = Temperaturstufe „hoch“ Zum Trocknen von Koch-/Buntwäsche aus Baumwolle oder Leinen - Position = Gerät aus...
-
Seite 17: Funktionsweise Des Bedienfeldes
Bedienung des Trockners Funktionsweise des Bedienfeldes Die Sensortasten reagieren auf Berührung mit den Fingerspitzen. Die Auswahl ist möglich, solange die jeweilige Sensortaste beleuchtet ist. Eine hell leuchtende Sensortaste bedeutet: „aktuell ausgewählt“ Eine gedimmt leuchtende Sensortaste bedeutet: „Auswahl möglich“ Sensortasten für die Trockenstufen Nach der Anwahl eines Trockenstufenprogramms mit dem Programmwähler leuchtet die vorgeschlagene Trockenstufe auf. -
Seite 18: Erste Inbetriebnahme
Führen Sie die erste Inbetriebnahme vollständig durch. Bei der ersten Inbetriebnahme le- gen Sie Einstellungen für den täglichen Betrieb des Trockners fest. Einige Einstellungen können Sie nur während der ersten Inbetriebnahme verändern. Danach können diese Ein- stellungen nur vom Miele Kundendienst geändert werden. -
Seite 19: Trocknen
Trocknen 1. Die richtige Wäschepflege beachten Waschen Waschen Sie stark verschmutzte Textilien besonders gründlich. Verwenden Sie genügend Waschmittel und wählen Sie eine hohe Waschtemperatur. Waschen Sie die Textilien im Zweifelsfall mehrmals. Waschen Sie neue, farbige Textilien besonders gründlich und separat. Trocknen Sie diese Textilien nicht zusammen mit hellen Textilien. -
Seite 20: Trockner Beladen
Trocknen 2. Trockner beladen Wäsche einfüllen Beschädigung von Textilien durch falsche Wäschepflege. Wenn nicht die richtige Wäschepflege beachtet wird, können Textilien durch das Trock- nen beschädigt werden. Lesen Sie vor dem Einfüllen zuerst das Kapitel „1. Die richtige Wäschepflege beachten“. Öffnen Sie die Tür. -
Seite 21: Programm Wählen
Trocknen 3. Programm wählen Programm wählen Durch die Programmwahl wird der Trockner eingeschaltet und über Programmwählerstel- lung ausgeschaltet. Drehen Sie den Programmwähler auf das gewünschte Programm. Zusätzlich kann eine Trockenstufe leuchten und es werden Zeiten in der Zeitanzeige ange- zeigt. -
Seite 22: Programm Starten
Trocknen Berühren Sie die Sensortaste oder so oft, bis die gewünschte Startvorwahl in der Zeitanzeige leuchtet. Tipp: Bei einer dauerhaften Berührung der Sensortasten oder erfolgt ein automati- sches Herunter- oder Hochzählen der Zeiten. Startvorwahl ändern Berühren Sie die Sensortaste Start/Stop. -
Seite 23: Programmende - Wäsche Entnehmen
Trocknen Bei den ersten Benutzungen der Programme weicht die angezeigte Zeit teilweise deutlich von der realen Trockenrestzeit ab. Der Unterschied zwischen prognostizierter und erreich- ter Zeit wird geringer, wenn das entsprechende Programm öfter durchgeführt wird. Wenn unterschiedliche Beladungsmengen in einem Programm getrocknet werden, kann die Restzeitanzeige nur eine ungefähre Zeit anzeigen. -
Seite 24: Pflegehinweise
Trocknen Beschädigung durch Übertrocknung. In der Trommel verbliebene Wäsche kann durch Übertrocknung beschädigt werden. Nehmen Sie immer alle Wäscheteile nach dem Trocknen aus der Trommel heraus. Schließen Sie die Tür. Schalten Sie den Trockner aus. Pflegehinweise Dieser Trockner muss regelmäßig gewartet werden, insbesondere bei Dauerbetrieb. Be- achten Sie das Kapitel „Reinigung und Pflege“. -
Seite 25: Programmablauf Ändern
Programmablauf ändern Laufendes Programm umwählen Eine neue Programmauswahl ist während eines laufenden Programms nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern). Wenn Sie ein neues Programm wählen möchten, müssen Sie zuerst das laufende Programm abbrechen. Brandgefahr durch falsche Anwendung und Bedienung. Die Wäsche kann brennen und den Trockner und den Umgebungsraum zerstören. - Seite 26 Programmablauf ändern Restzeit Programmablaufänderungen können zu Zeitsprüngen im Display führen.
-
Seite 27: Reinigung Und Pflege
Reinigung und Pflege Flusensieb reinigen Brandgefahr durch Betreiben des Trockners ohne Flusensieb. Luftwege, Heizung und Abluftleitung können während des Trocknerbetriebs ohne Flu- sensieb verstopfen und sich entzünden. Das Flusensieb darf nicht zur Reinigung entfernt werden. Betreiben Sie den Trockner niemals ohne das eingebaute Flusensieb. Tauschen Sie ein beschädigtes Flusensieb umgehend aus. -
Seite 28: Trommel Und Gehäuseaußenteile Reinigen
Halten Sie die Umgebung des Trockners, insbesondere den Luftansaugbereich, frei von Flusen. Zusätzliche jährliche Reinigung Der Miele Kundendienst oder geschultes Fachpersonal muss einmal jährlich den gesam- ten Trocknerinnenraum und die Abluftleitung auf Flusenablagerungen kontrollieren und bei Bedarf reinigen. Bei elektrobeheizten Trocknern müssen zusätzlich das Heizregister und der Heizschacht durch den Miele Kundendienst geprüft werden. -
Seite 29: Kundendienst
Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst. Kontakt bei Störungen Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie Ihren Miele Fach- händler oder den Miele Kundendienst. Die Telefonnummer des Miele Kundendienstes finden Sie am Ende dieses Dokumentes. -
Seite 30: Installation
Installation Installationsvoraussetzungen Der Trockner darf nur vom Miele Kundendienst oder einem autorisierten Fachhändler aufgestellt und in Betrieb genommen werden. Der Trockner muss in Übereinstimmung mit geltenden Regeln und gültigen Normen in- stalliert werden. Betreiben Sie den Trockner immer nur in ausreichend belüfteten und nicht frostgefährde- ten Räumen. - Seite 31 Installation PDR 514/518/522/914/918/922 PDR 528/544/928/944 1.400 mm 1.640 mm 906 mm 1.206 mm PDR 514/914: 852 mm PDR 528/928: 1.018 mm PDR 518/918: 1.035 mm PDR 544/944: 1.384 mm PDR 522/922: 1.164 mm Um eine spätere Wartung zu erleichtern, muss hinter dem Gerät ein Wartungsgang mit einer Breite von mindestens 500 mm eingerichtet und jederzeit zugänglich gehalten wer- den.
-
Seite 32: Befestigung
Installation Ziehen Sie die Muttern auf den Schraubfüßen nach dem Ausrichten mit einem Maul- schlüssel zum Bodenblech fest. Befestigung Zur Lagesicherung muss der Trockner mit den im Lieferumfang enthaltenen Spannla- schen über die Standfüße am Boden befestigt werden. Das mitgelieferte Befestigungsmaterial ist für eine Dübel-Befestigung auf Betonboden ausgelegt. -
Seite 33: Zuluft/Abluft
Wenn auf dem Typenschild mehrere Spannungswerte angegeben sind, kann der Trock- ner für den Anschluss an die jeweilige Eingangsspannung umgeschaltet werden. Diese Umschaltung darf nur vom Miele Kundendienst oder autorisierten Fachhandel durchgeführt werden. Bei der Umschaltung ist die Umverdrahtungsanweisung auf dem Schaltplan zu beachten. - Seite 34 Installation Bei Wechsel der Gasfamilie ist ein Umbausatz beim Kundendienst anzufordern (Maschi- nentyp, Maschinennummer, sowie die Gasfamilie, Gasgruppe, Gasanschlussdruck und Aufstellungsland angeben). Beachten Sie die Installationsanweisung. Diese Umstellung darf nur von einem zugelassenen Fachmann vorgenommen werden. Stromschlaggefahr und Verletzungsgefahr durch Benutzung des Trockners ohne voll- ständige Außenverkleidung.
-
Seite 35: Nachkaufbares Zubehör
Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren. XCI-Box Durch die optional erhältliche XCI-Box kann externe Hardware von Miele und anderen An- bietern an die Miele Professional Maschine angeschlossen werden. Externe Hardware sind z. B. Kassiersystem, Spitzenlastanlage, Drucksensor oder externe Abluftklappe. -
Seite 36: Technische Daten
<70 dB (A) Schalleistungspegel, EN ISO 9614-2 <80 dB (A) EU-Konformitätserklärung Hiermit erklärt Miele, dass der Trocknertyp PT013 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter einer der folgenden Internet- adressen abrufbar: - Auf www.miele.de/professional/index.htm unter „Produkte“, „Download“ - Auf http://www.miele.de/professional/gebrauchsanweisungen-177.htm durch Angabe... - Seite 37 Mo-Do 8.30-12.30, 13-17 Uhr, Fr 8.30-12.30, 13-16 Uhr Telefax: 00352 4 97 11-39 Miele im Internet: www.miele.lu E-Mail: infolux@miele.lu Miele & Cie. KG Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland Änderungen vorbehalten / Erstelldatum: 21.21 M.-Nr. 11 715 480 / 00 ...
