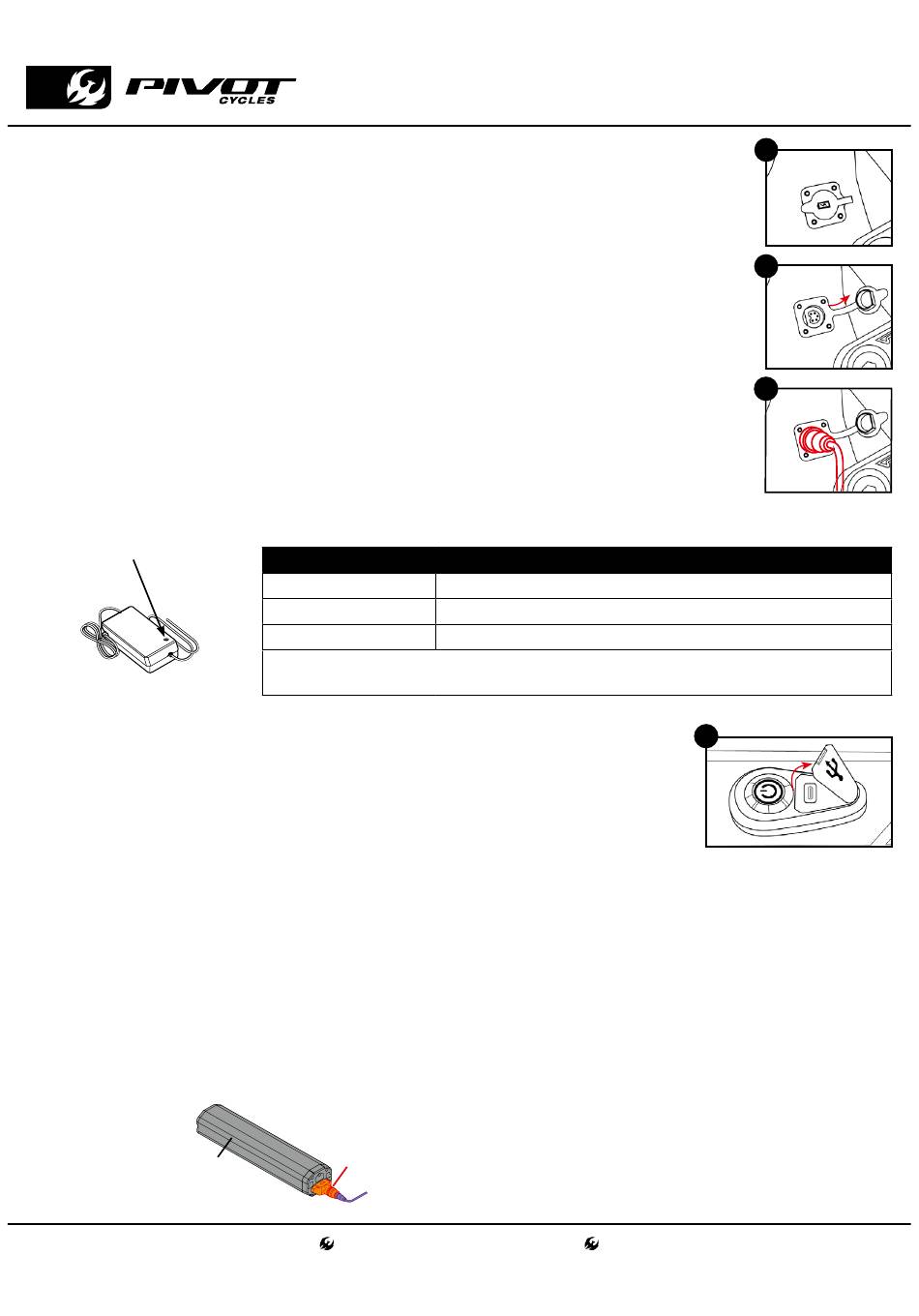

Aufl aden des Akkus am Bike
ANMERKUNG: Der Akku ist bei Auslieferung nicht komplett aufgeladen und muss vor
dem ersten Gebrauch vollständig aufgeladen werden.
1. Suche die Gummiabdeckung der Ladebuchse auf der Nicht-Antriebsseite. (Abb. 3)
2. Ziehe diese ab, um an den Ladeanschluss zu gelangen. (Abb. 2)
3. Suche den Ausrichtungsstift am Ladegerät. Stecke das Ladekabel in den
Ladeanschluss und achte darauf, dass das Kabel und der Anschluss richtig
ausgerichtet sind. (Abb. 3)
4. Das Display leuchtet kurz auf, wenn das Ladegerät richtig angeschlossen ist.
Die LED-Lampe des Ladegeräts leuchtet während des Ladevorgangs rot und leuchtet
grün, wenn der Ladevorgang abgeschlossen ist.
5. Ziehe das Kabel aus dem Anschluss und schließe die Gummiabdeckung, wenn der
Ladevorgang abgeschlossen ist.

LED-Ladestatus-Leuchte

• Nach Beginn des Ladevorgangs, leuchtet die LED-Lampe am Ladegerät auf.
LED-Ladestatus-Leuchte

USB-C Ladeport am Shuttle LT

• Unter der Einschalttaste sitzt ein USB-C-Anschluss zum Aufl aden von Zubehör.
• Hebe die USB-Abdeckung an, um an den Ladeanschluss zu kommen. (Abb. 4)
• Schließe die Abdeckung, wenn du den Ladeanschluss nicht verwendest.
Aufl aden des Akkus ohne Bike
1. Entferne den Akku vom Fahrrad. Eine Anleitung für diesen Vorgang gibt es auf der nächsten Seite.
2. Suche den Ausrichtungsstift am Ladegerät. Stecke das Ladekabel in den Ladeadapter und achte darauf,
dass das Kabel und der Anschluss richtig ausgerichtet sind.
3. Sichere das Kabel am Adapter.
4. Richte die Anschlüsse des Adapters zur Anschlussleiste des Akkus aus und schließe den Adapter an den
Akku an.
5. Die LED-Lampe des Ladegeräts leuchtet während des Ladevorgangs rot und leuchtet grün, wenn der
Ladevorgang abgeschlossen ist. Der aktuelle Ladezustand wird auf den Akku-LEDs direkt über der
Anschlussleiste des Akkus angezeigt.
6. Entferne den Adapter vom Akku, wenn der Ladevorgang beendet ist.
Akku
www.pivotcycles.com
LED ANZEIGE
Leuchtet GRÜN
Ladevorgang abgeschlossen
Leuchtet ROT Akku lädt
Blinkt ORANGE* Ladefehler
* Ziehe den Netzstecker und stecke ihn erneut ein. Bringe das Fahrrad und Lade-
gerät zu einem autorisierten Händler, wenn die Störungen weiterhin auftreten.
Adapter (5J.E4C0G.0E1 – Separat erhältlich)
Ladekabel
info@pivotcycles.com info@pivotcycles.com

AUFLADEN

1
2
3
BESCHREIBUNG
4
