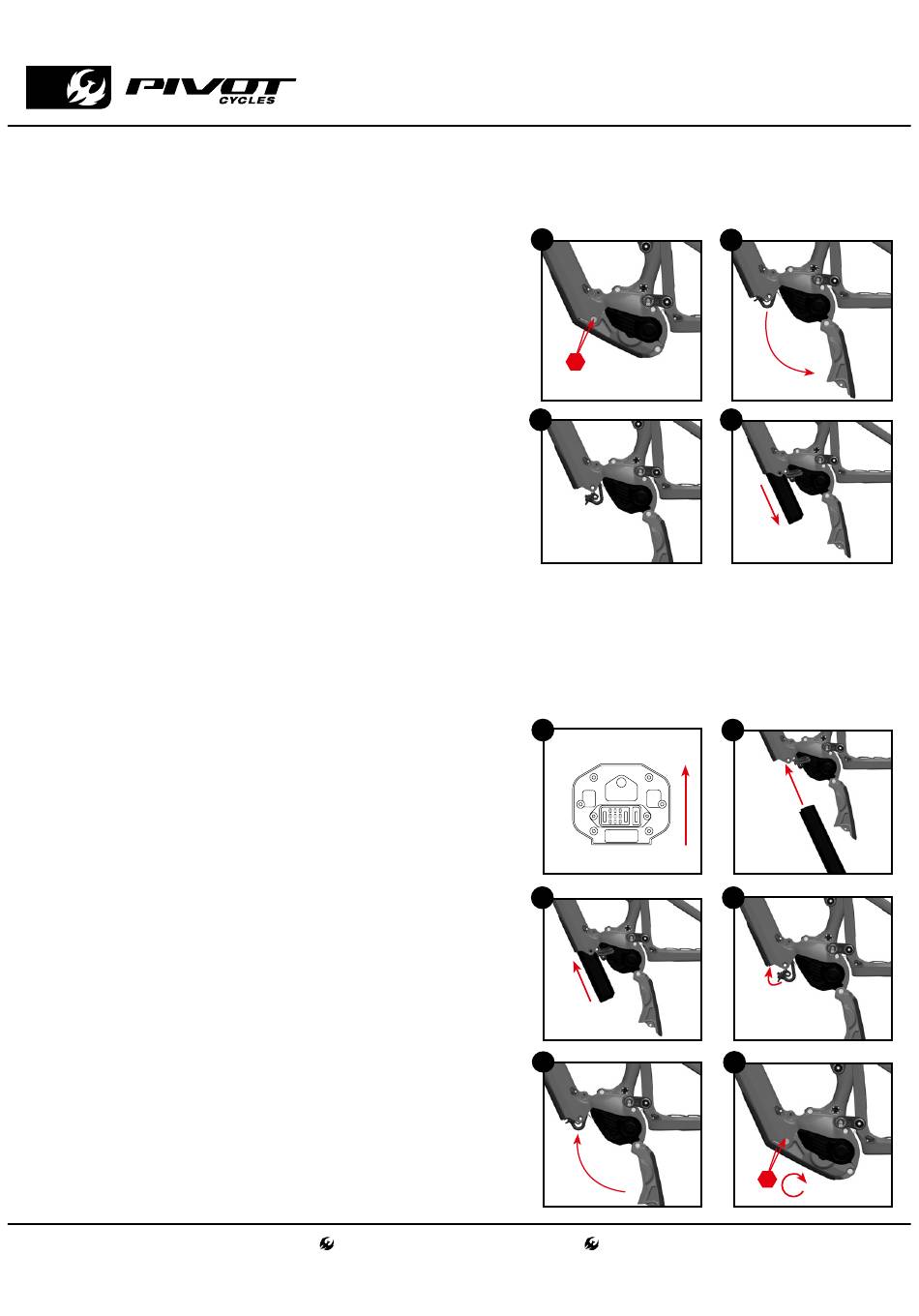

Entnahme des Akkus
•
Um den Akku zu wechseln oder aufzuladen, wenn keine Stromversorgung in der Nähe des Fahrrades
ist, muss der Akku ausgebaut werden.
ANMERKUNG: Wenn das Fahrrad waagerecht auf den
Rädern steht, berührt der Akku den Boden, bevor er
vollständig aus dem Rahmen genommen werden kann.
Es wird empfohlen, einen Ständer zu verwenden, um den
Rahmen zu sichern und den Hinterbau anzuheben.
1. Entferne mit einem M5-Innensechskant-Schlüssel
die beiden vorderen Schrauben, mit denen die
Schutzabdeckung am Rahmen befestigt ist. (Abb. 1)
2. Klappe die Abdeckung nach hinten (Abb. 2)
3. Ziehe das Stromversorgungskabel vorsichtig vom
Akku ab. (Abb. 3)
4. Führe den Akku mit beiden Händen vorsichtig nach
unten aus dem Rahmen heraus (Abb. 4)
5. Bei Durchführung ohne Ständer muss das Fahrrad
auf die Nicht-Antriebsseite gekippt oder angehoben
werden, um den Akku vollständig aus dem Rahmen
entnehmen zu können.
Einbau des Akkus
•
Gehe in umgekehrter Reihenfolge wie oben vor, um den Akku wieder einzubauen.
ANMERKUNG: Der Einbau des Akkus kann einfacher sein,
wenn das Fahrrad auf dem Kopf oder der Seite steht. Es
wird empfohlen, einen Ständer zu verwenden, um das
Fahrrad auf dem Kopf stehend zu sichern.
1. Prüfe die korrekte Ausrichtung des Akkus, bevor du
ihn einbaust. (Abb. 5)
2. Führe den Akku vorsichtig mit beiden Händen zurück
in das Unterrohr. (Abb. 6)
3. Drücke den Akku nach oben, um ihn vollständig in
den Kontaktblock einzustecken (Abb. 7).
4. Schließe das Stromversorgungskabel wieder an die
Batterie an. (Abb. 8)
5. Schließe die Schutzabdeckung. (Abb. 9)
6. Trage Loctite 243 oder ein gleichwertiges Produkt
auf das Gewinde der Schutzabdeckungs-Schrauben
auf.
7. Befestige die Schrauben wieder mit 13 Nm. (Abb.10)
1
3
5
7
9
info@pivotcycles.com
info@pivotcycles.com
2
5
4
6
8
10
AUFLADEN
5
13Nm
10
