Elektronisch gesteuerte Expansionsventile, Typ TQ / PHTQ und EKS 65

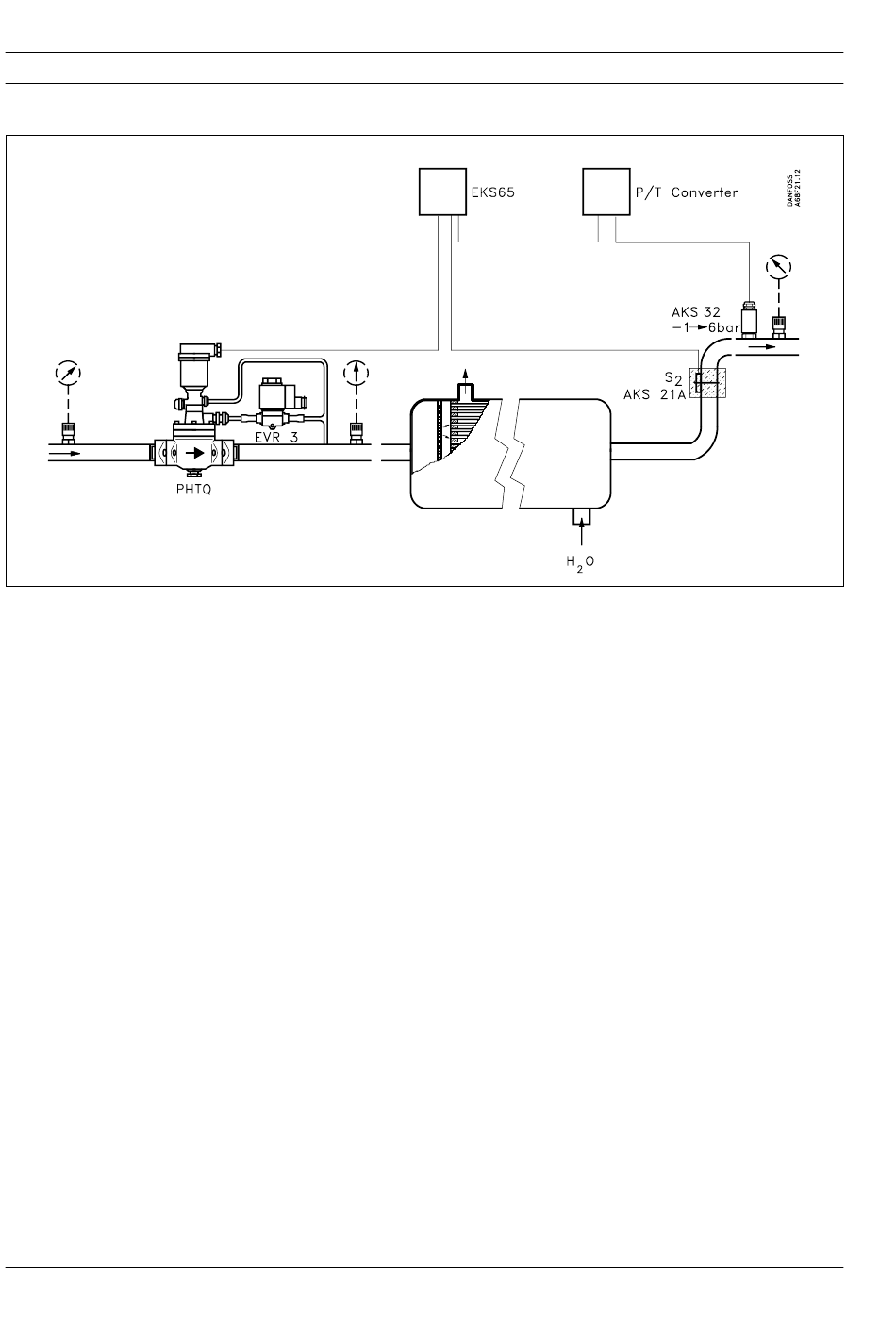

Anwendungsbeispiel
Wasserkühler mit Flüssigkeitsverteilersystem und P/T-Signalumformer
50
Fühler
Fühler S
ist möglichst am ersten senkrechten Teil
2
der Saugleitung zu montieren, sofern dies nicht
weiter als 2 m vom Verdampferaustritt entfernt ist.
Ansonsten ist der Fühler auf dem waagerechten
Rohrstück mindestens 0.5 m vom Verdampfer-
austritt anzubringen.
Die Druckausgleichsleitung wird gleich hinter
dem Expansionsventil an die Flüssigkeitsleitung
angeschlossen.
Die Entlastungsleitung (nur für PHTQ) wird hinter
dem PHTQ-Ventil angeschlossen.
Katalog RK.00.H5.03
Beachte:
An Wasserkühlern ohne Flüssigkeitsverteiler-
system kann der S
Fühler in der Flüssigkeits-
1
leitung unmittelbar vor dem Verdampfer montiert
werden. Druckmeßumformer und P/T-Signal-
umformer werden dann nicht benötigt.
© Danfoss 9/96
