Lowenstein Medical Scala Kurzanleitung

Scala
Kurzanleitung für Patienten
Sehr geehrte Patientin, sehr geehrter Patient,
Ihr Facharzt hat Ihnen ein Diagnosegerät zur Abklärung einer eventuell bestehenden Schlaf-Atemstörung
mit nach Hause gegeben. Mit dieser Anleitung möchten wir Ihnen das Anlegen des Gerätes kurz erläutern.
Das korrekte Anlegen von Scala ist Voraussetzung für eine fehlerfreie Aufzeichnung.
Übersicht

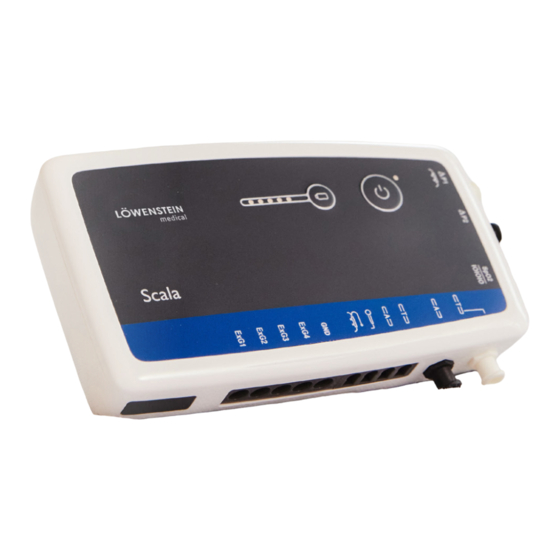

Scala mit bereits angeschlossenem Brustgurt sowie Nasenbrille.
Wie lege ich das Polygraphiegerät Scala an?
1. Gerät mit Brustgurt über dem
Unterhemd, unterhalb der Achseln
anlegen. Scala sollte fest, aber be-
quem anliegen, nur dann arbeiten
die Sensoren zuverlässig.
2.
Den Bauchgurt in Hüfthöhe an-
legen. Der Drucksensor muss sich
auf der Gurtinnenseite befinden.
1
T-Adapter
2 Nasenbrille
3 Bauchgurt
4 Fingersensor
5 Scala mit Brustgurt
6 Klettband
1 6
2
4
5
3. Den schwarzen Anschluss des Bauch-
gurtes an den schwarzen Stutzen auf
der Unterseite des Gerätes, mit circa
einer halben Umdrehung, aufschrau-
ben.
4.
Legen Sie den Fingersensor am
besten am Ringfinger an, möglichst
vorher Fingernagel kurz schneiden
und eventuell Nagellack entfernen.
Finger in die graue Sensorhülle
stecken, so dass das Kabel über
dem Handrücken verläuft.
Das Kabel mit dem Klettband
am Handgelenk fixieren.
3
