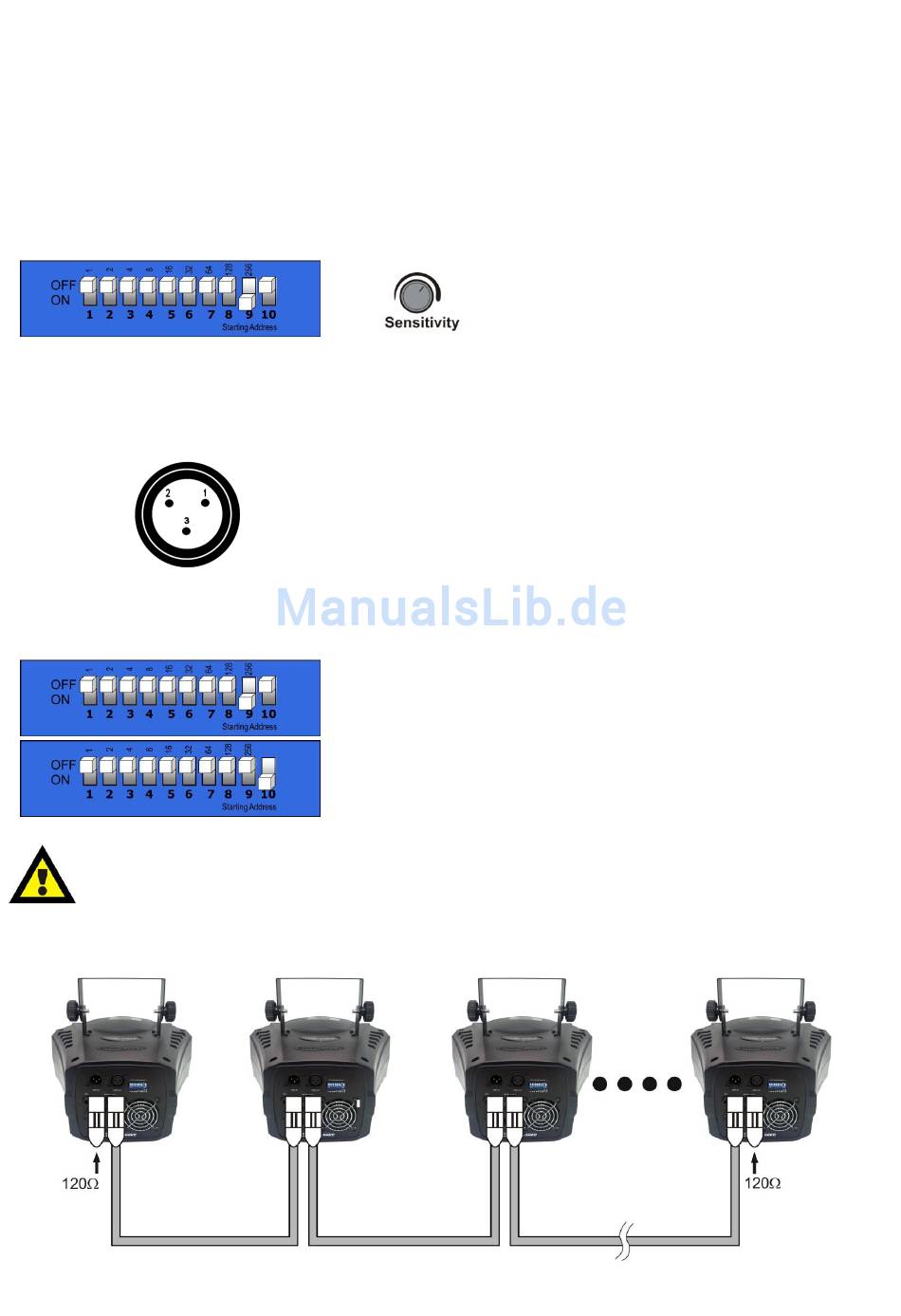

Ein XB-Wave (Musiktaktung)
1.
Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2.
Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
3. Im musikgetakteten Modus hat die Stellung der DIP-Schalter keinen Einfluss auf den Betrieb des
Geräts.
4. Das Gerät funktioniert selbständig, wenn es an kein DMX-Kabel angeschlossen ist. Im musikgetakteten
Modus muss sich DIP-Schalter Nr. 9 in der ON-Position befinden. Alle anderen DIP-Schalter müssen sich
in der OFF-Position befinden.
Wenn Sie nun Musik abspielen, reagiert der XB-Wave auf ihren Rhythmus.
Sie können die Audioempfindlichkeit auch mit dem Empfindlichkeitsregler einstellen.
Mehrere XB-Waves (Master/Slave-Steuerung)
1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2.
Verbinden Sie den XB-Wave mit einem 3-P XLR-Kabel.
Die Steckerkontakte:
3.
Verbinden Sie die Geräte so wie in (Abb. 4) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
4. Stellen Sie die DIP-Schalter wie folgt ein:
Mit dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 8+9 beschrieben (Auto-
Modus, Custom-Modus und Musiktaktung) zur Verfügung.
Das bedeutet, dass Sie je nach Ihrem gewünschten Betriebsmodus die DIP-Schalter 1 bis 9 am
Mastergerät verwenden können und dass dann alle Slave-Geräte genauso reagieren wie dieses
Gerät.
1.
Erdung
2.
Signal -
3.
Signal +
Mastersteuerung:
gewünschten Modus zu aktivieren.
Slavesteuerung:
befinden.
Mehrere XB-Waves (Master/Slave-Steuerung)
Verwenden Sie dir DIP-Schalter 1-9, um einen
DIP-Schalter Nr.10 muss sich in der ON-Position
9
Abb. 4
