Anleitung zur Bedienung und Installation
(PVI-CENTRAL-XXX-TL-YY - Überarbeitung:1.1)

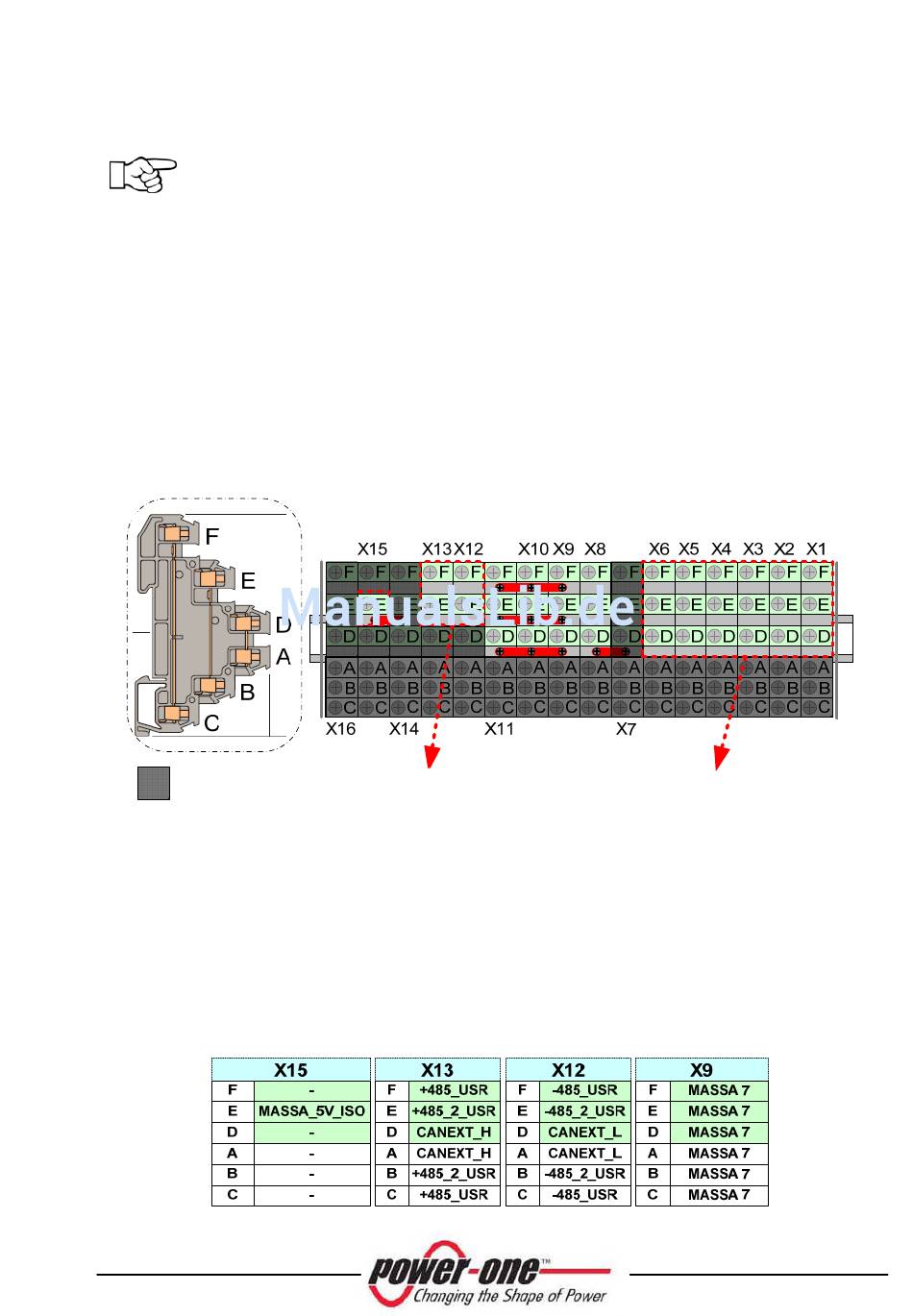

Abbildung 11-8: Internes Klemmenbrett ACBOX-Bereich
zeigt das Klemmenbrett im ACBOX-Bereich, der sich oberhalb des
Anschlusses der AC-Hilfsversorgung befindet. Die verdeckten Bereiche
sind bereits zugeteilt und dürfen nicht geändert werden.
Die Klemmen X12 und X13 sind dem Kommunikationsanschluss
vorbehalten.
Die Klemmen von X1 bis X6 sind für den Status der 55 kWp
Module vorgesehen.
Die Klemmen X9 und X10 sind Anschlüsse für die externe
Aktivierung/Deaktivierung.
Die Abbildung stellt auch die Gestaltung einer einzelnen Klemme dar:
es geht hervor, dass C-F, B-E und A-D Durchgangsanschlüsse sind.
Zugeteilt
Abbildung 11-8: Internes Klemmenbrett ACBOX-Bereich
Die nachfolgenden Tabellen geben die im Klemmenbrett vorhandenen
Signale wieder:
Tabelle 11-1: Kommunikationssignale im Klemmenbrett
Klemmen zur
Kommunikation
Seite 67 von 145
Klemmen für
den Status
