17
|
Technische Daten

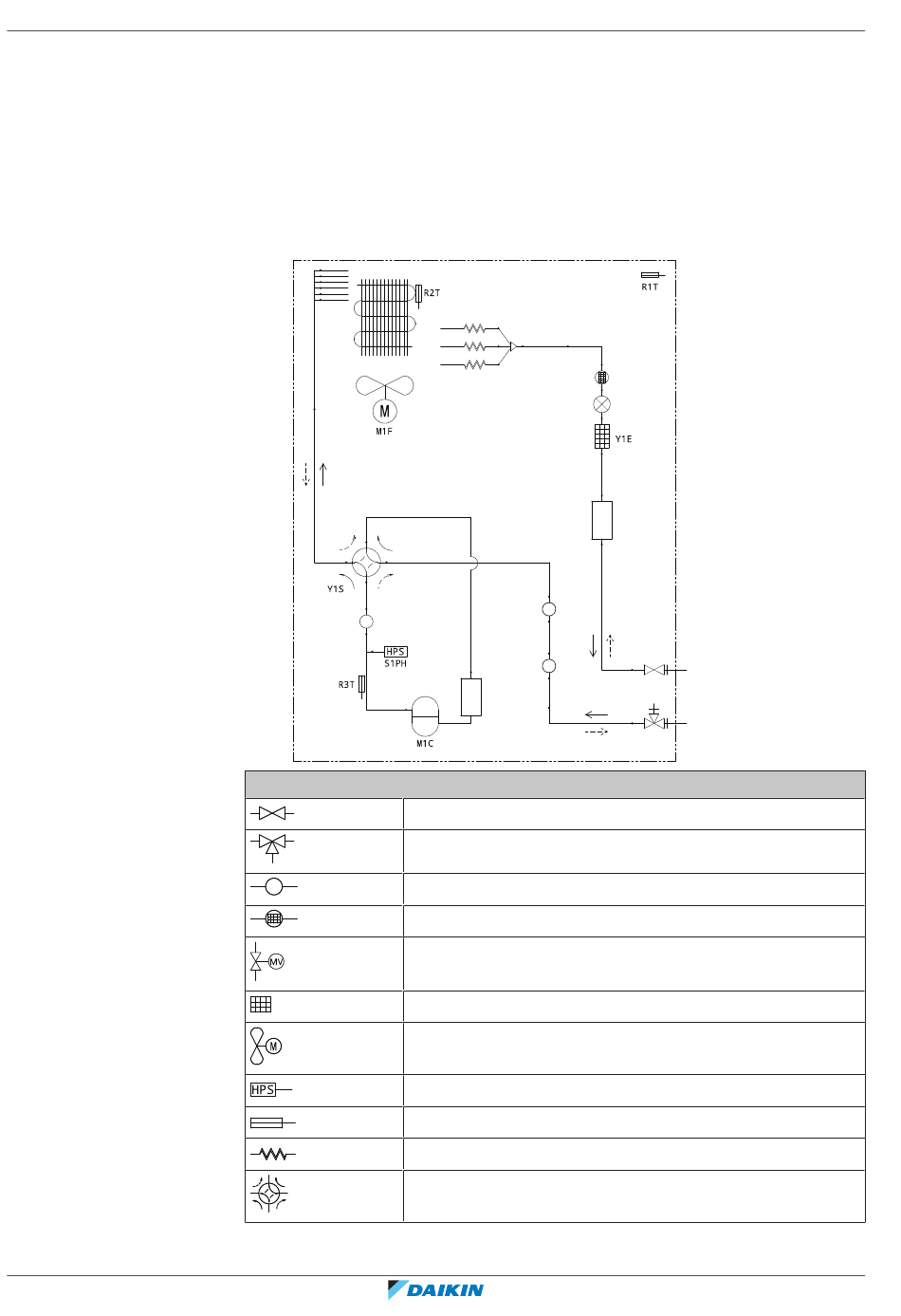

17.2 Rohrleitungsplan
17.2.1 Rohrleitungsplan: Außengerät
Referenz für Installateure
74
PED Kategorien von Gerät:
▪
Hochdruckschalter: Kategorie IV,
▪
Verdichter: Kategorie II;
▪
Andere Geräte: Art. 4§3.
Rohrleitungsplan-Legende
Flüssigkeits-Absperrventil
Gas-Absperrventil
Dämpfer
Dämpfer mit Filter
Elektronisches Expansionsventil
Filter
Propeller-Ventilator
Hochdruckschalter (automatische Rückstellung)
Thermistor
Kapillarrohr
4-Wege-Ventil
A
B
RXM-A, ARXM-A
R32 Split-Baureihen
4P718129-2A – 2023.07
