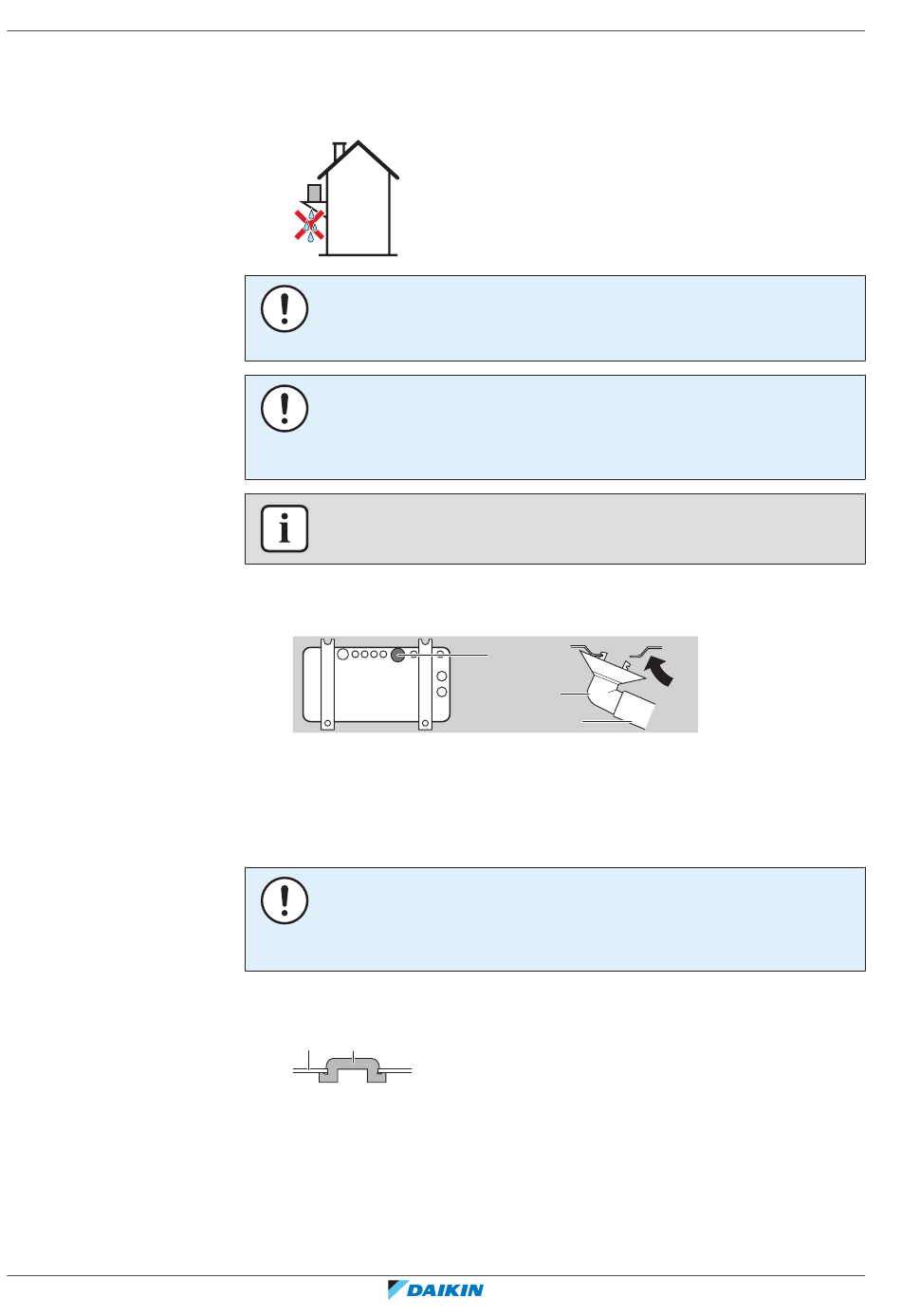

Installation der Einheit
Abflusslöcher schließen und Abflussstutzen anbringen
Referenz für Installateure
32
▪
Bringen Sie bei Installation des Geräts auf einem Rahmen eine wasserdichte
Platte innerhalb von 150 mm von der Unterseite des Geräts an, um ein
Eindringen des Wassers in das Gerät und ein Tropfen des Abwassers zu
vermeiden (siehe Abbildung unten).
HINWEIS
Wenn das Gerät in einer kalten Klimazone installiert wird, ergreifen Sie die
erforderlichen Maßnahmen, damit das abgeleitete Kondensat NICHT gefrieren kann.
HINWEIS
Wenn die Abflusslöcher der Außeneinheit durch einen Montagesockel oder durch die
Fußbodenoberfläche verdeckt werden, dann platzieren Sie unter die Füße der
Außeneinheit zusätzliche Fußsockel mit einer Höhe von ≤30 mm.
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie bei Ihrem Händler.
1 Verwenden Sie für den Abfluss eine Ablassschraube.
2 Verwenden Sie einen Ø16 mm-Schlauch (bauseitig zu liefern).
a Ablassstutzen
b Unterer Rahmen
c Ablaufstopfen
d Schlauch (bauseitig zu liefern)
HINWEIS
In klimatisch kalten Regionen sollten bei der Außeneinheit KEIN Abflussstutzen,
Abflussschlauch und Kappen (1, 2) verwendet werden. Treffen Sie geeignete
Maßnahmen um sicherzustellen, dass Kondenswasser NICHT gefrieren kann.
1 Abflusskappen 1 und 2 installieren (Zubehör). Sorgen Sie dafür, dass die
Ränder der Abflusskappen die Löcher vollständig schließen.
a
b
a Unterer Rahmen
b Abflusskappe
2 Abflussstutzen installieren.
b
a
c
d
RXM-A, ARXM-A
R32 Split-Baureihen
4P718129-2A – 2023.07
