9
|
Elektroinstallation
9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen
Referenz für Installateure
52
HINWEIS
Wir empfehlen die Verwendung massiver (1-adriger) Drähte. Werden Litzen
verwendet, die Litzen leicht verdrillen, um die Enden des Leiters zu vereinigen, um
ihn direkt für die Anschlussklemme passend zu haben oder um ihn in einen runden
Crimpanschluss einzusetzen.

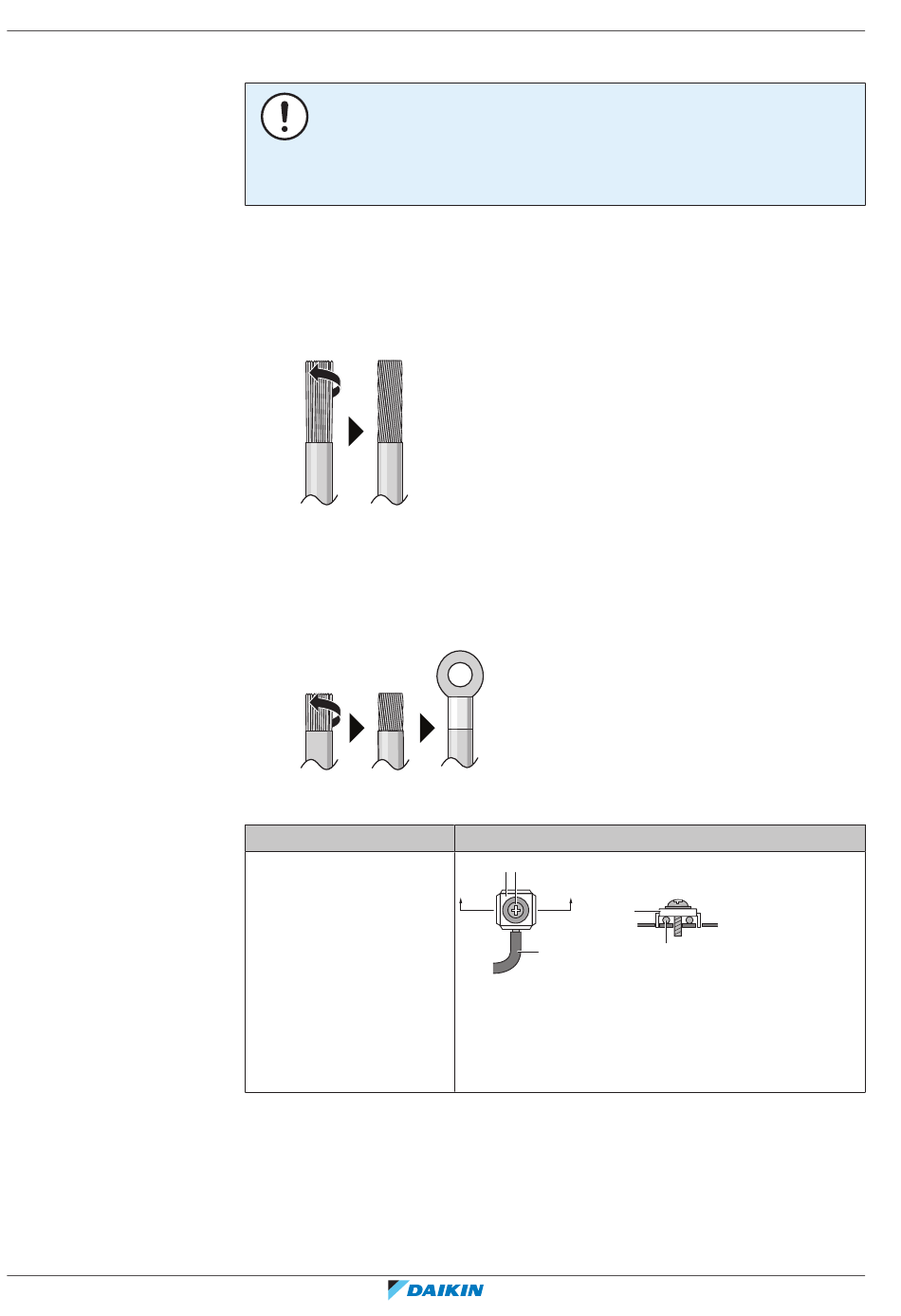

Das Litzenkabel für die Installation vorbereiten
Methode 1: Verdrillte Leiter
1 Die Isolierung (20 mm) von den Drähten abstreifen.
2 Das Ende des Leiters etwas verdrillen, um eine "massive" Verbindung
herzustellen.
Methode 2: Runde, gecrimpte Anschlussklemme verwenden
1 Die Drähte abisolieren und bei jedem Draht die Enden etwas verdrillen.
2 Am Kabelende eine runde, gecrimpte Klemme installieren. Die runden,
gecrimpten Klemmen bis zum bedeckten Teil auf den Draht setzen und mit
einem geeigneten Werkzeug fixieren.
Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
Oder
Litzendraht verdrillt zu
einer "massiven"
Verbindung
Installationsverfahren
c b
A
A´
c
a
a Geringeltes Kabel (einadriges oder verdrilltes
Litzenkabel)
b Schraube
c Flache Unterlegscheibe
AA´
a
RXM-A, ARXM-A
R32 Split-Baureihen
4P718129-2A – 2023.07
