14 Instandhaltung und Wartung
RXM-A, ARXM-A
R32 Split-Baureihen
4P718129-2A – 2023.07
HINWEIS
Allgemeine Prüfliste für die Wartung/Inspektion. Neben den Anweisungen zur
Wartung in diesem Kapitel ist auch eine allgemeine Checkliste für die Wartung im
Daikin Business Portal verfügbar (Authentifizierung erforderlich).
Die allgemeine Checkliste für die Wartung soll die Anweisungen in diesem Kapitel
ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der
Wartung verwendet werden.
HINWEIS
Wartungsarbeiten DÜRFEN NUR von einem autorisierten Installateur oder Service-
Mitarbeiter durchgeführt werden.
Wir empfehlen, mindestens einmal pro Jahr die Einheit zu warten. Gesetzliche
Vorschriften können aber kürzere Wartungsintervalle fordern.
HINWEIS
Die geltende Gesetzgebung für fluorierte Treibhausgase macht es erforderlich, dass
die Kältemittelfüllmenge des Geräts sowohl mit ihrem Gewicht als auch mit ihrem
CO
-Äquivalent angegeben wird.
2
Formel zur Berechnung der Menge in CO
Kältemittels × Kältemittel-Gesamtfüllmenge [in kg] / 1000

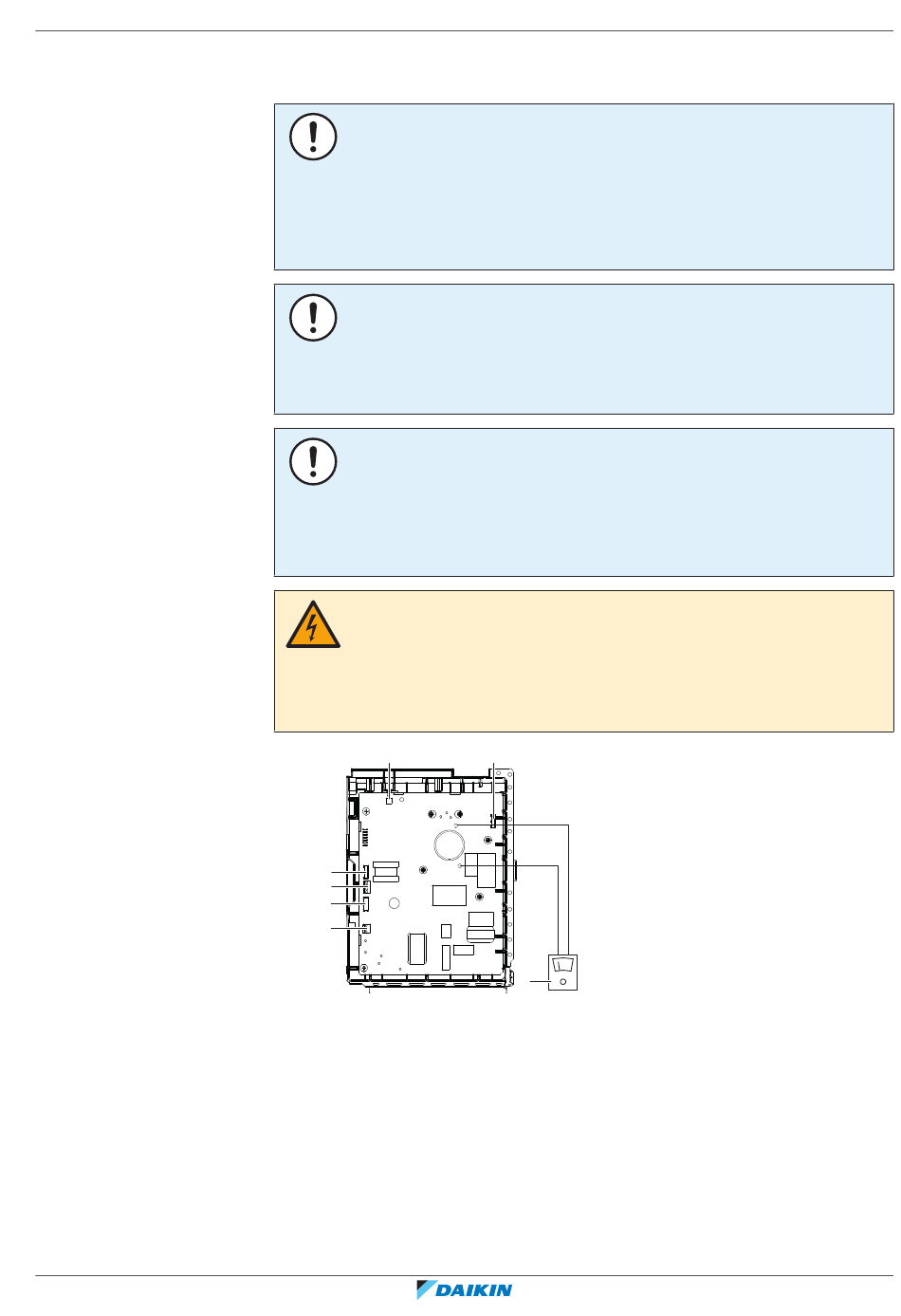

GEFAHR: STROMSCHLAGGEFAHR
Unterbrechen Sie die Stromversorgung für mindestens 10 Minuten und messen Sie
die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder an
elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die Spannung
MUSS unter 50 V DC liegen, bevor Sie elektrische Bauteile berühren können. Die Lage
der Klemmen entnehmen Sie dem Schaltplan.
f
e
d
c
b
a Multimeter (DC-Spannungsbereich)
b S80 – Zuleitung zu Umschalt-Magnetventil
c S20 – Zuleitung zu Elektronischem Expansionsventil
d S40 – Zuleitung zu thermischem Überlastungsrelais
e S90 – Thermistor-Zuleitung
f LED
g S70 – Ventilatormotor-Zuleitung
Auf der Inneneinheit können folgende Symbole erscheinen:
14
Instandhaltung und Wartung
|
-Äquivalenttonnen: GWP-Wert des
2
g
DC P1+
DC N1-
a
Referenz für Installateure
63
