Rohrinstallation
So öffnen/schließen Sie das Absperrventil
So handhaben Sie die Schaftabdeckung
Referenz für Installateure
40
▪

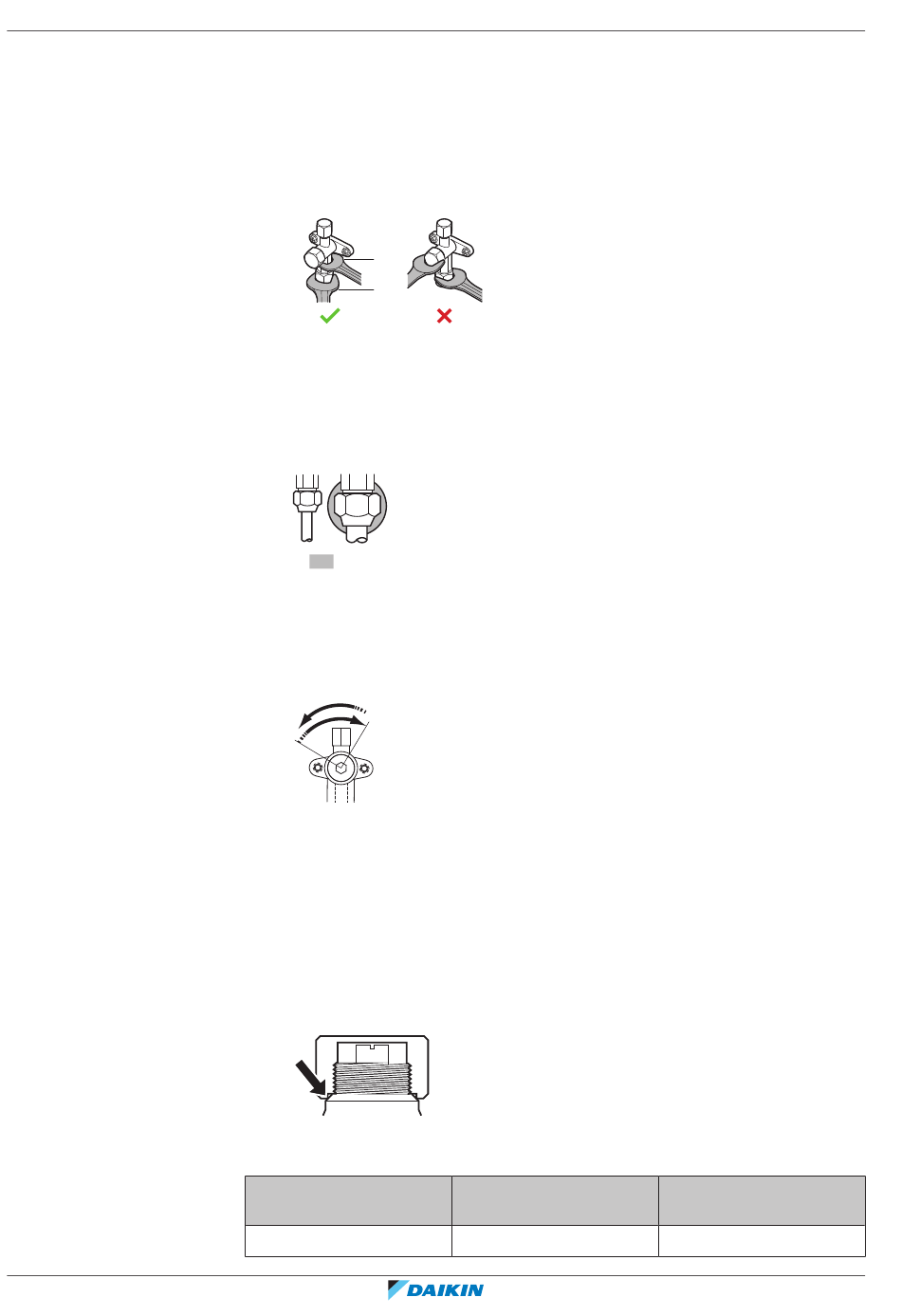

Beim Ventilschaft NICHT übermäßig Kraft ausüben. Sonst könnte der Ventilkörper
brechen.
▪
IMMER erst das Absperrventil mit einen normalen Schraubenschlüssel sichern
und dann zum endgültigen Lösen oder Festziehen der Überwurfmutter einen
Drehmomentschlüssel nehmen. Den Schraubenschlüssel NICHT auf die
Ventilschaft-Kappe legen. Dadurch könnte eine Kältemittel-Leckage verursacht
werden.
a
b
a Schraubenschlüssel
b Drehmomentschlüssel
▪
Wenn zu erwarten ist, dass der Betriebsdruck niedrig sein wird (z. B. wegen
niedriger Außentemperaturen), sollte die Überwurfmutter beim Absperrventil
der Gasleitung mit genügend Silikon-Dichtmittel versiegelt werden, um Einfrieren
zu verhindern.
Silikon-Dichtungsmittel; auf eine lückenlose Versiegelung achten.
1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm, Gasseite: 4 mm) in den
Ventilschaft einführen und dann den Ventilschaft drehen:
Zum Öffnen nach links drehen
Zum Schließen nach rechts drehen
3 Sobald das Absperrventil NICHT WEITER gedreht werden kann, nicht weiter
drehen.
4 Die Absperrventil-Abdeckung installieren.
Ergebnis: Jetzt ist das Ventil geöffnet/geschlossen.
▪
Der Pfeil zeigt, wo die Schaft-Kappe abgedichtet ist. NICHT beschädigen.
▪
Nach Betätigen des Absperrventils die Schaft-Kappe fest ziehen und prüfen, ob
Kältemittel austritt.
Ventilschaft-Kappe
Flüssigkeits-Seite
Schlüsselweite (mm)
17
Anzugsdrehmoment
(N•m)
14~17
RXM-A, ARXM-A
R32 Split-Baureihen
4P718129-2A – 2023.07
