2. Kurzanleitung, Setup

Siehe Abbildung 3:
1. Den Ausgang Ihres AV-Receivers bzw. Vorverstärkers mit "LINE IN" des Anti-Mode
8033 verbinden.
2. Ihren Aktiv- Subwoofer mit dem "OUT 0" Anschluss des Anti-Mode 8033 verbinden.
3. Den Mikrofonstecker in die "MIC" Buchse stecken und das Mikrofon möglichst nahe
der beabsichtigten Hörposition anbringen (in Kopfhöhe).
4. Das 9V-Ende des Spannungsadapters in die "9V AC"-Buchse des Anti-Mode 8033
einstecken und mit 230V verbinden.
5. Den ANTI-MODE 8033 einschalten. Hinweis: Alle LEDs an der Vorderseite leuchten
auf, wenn das Gerät vorher noch nicht kalibriert wurde (ursprünglicher Zustand).
6. Schalten Sie Ihren Subwoofer ein.

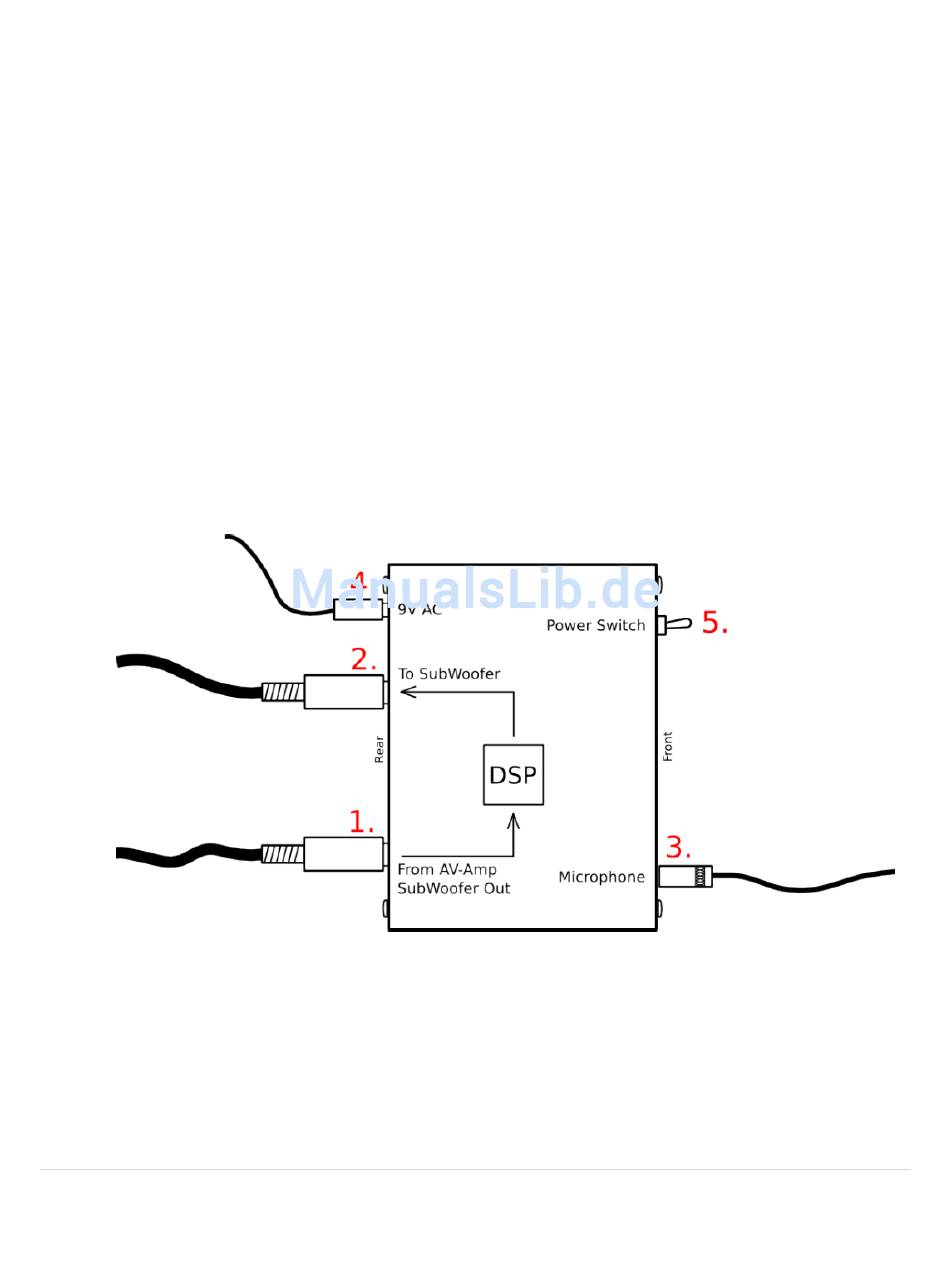

Abbildung 3: ANTI-MODE 8033 anschliessen
Rev. 1.52
A M 8033 Subwoofer-Auto-Equalizer
NTI- ODE
05.04.2009 Seite 5 (12)
