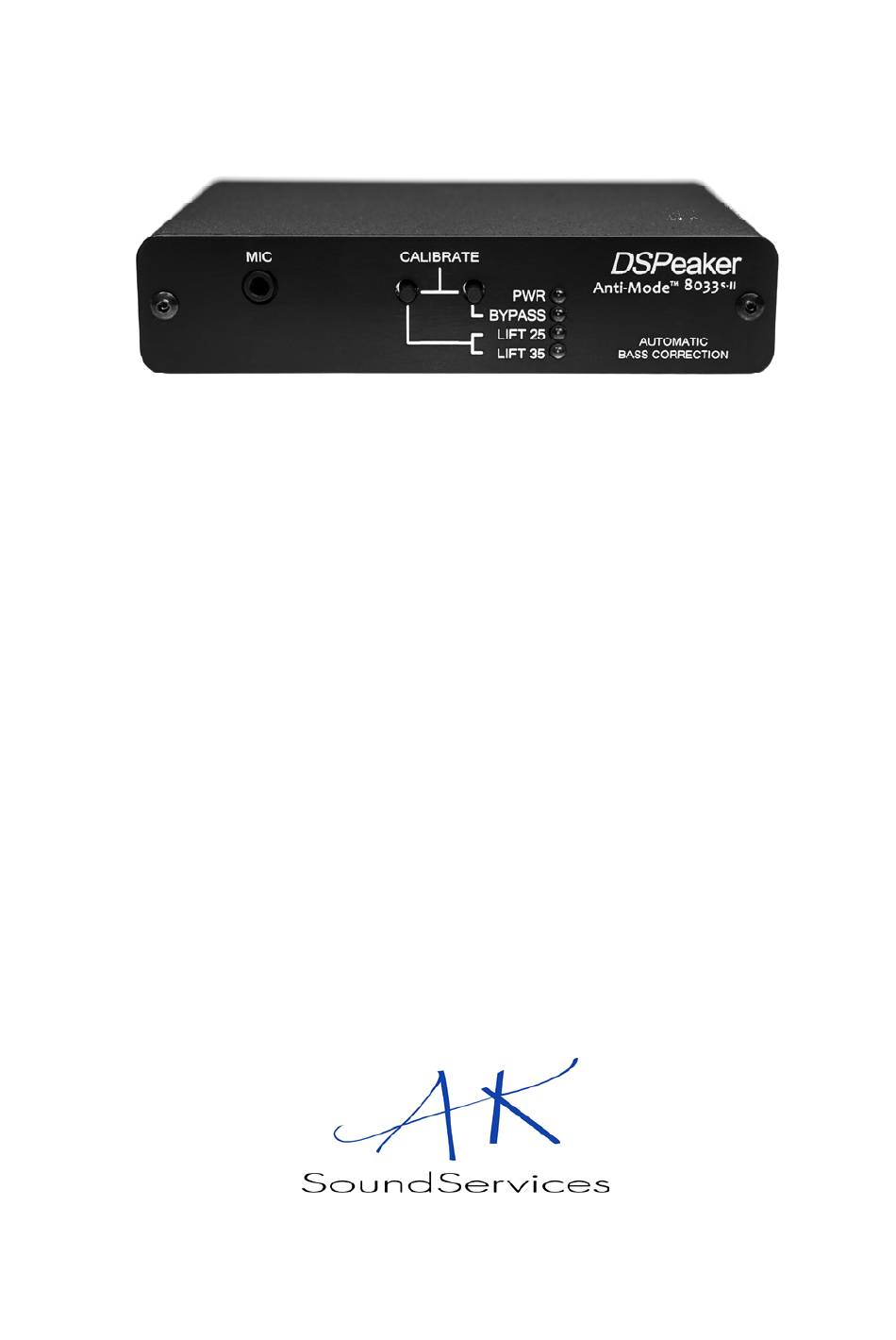

- Seite 1 Bedienungsanleitung DSPeaker Anti-Mode 8033 cinema Anti-M 8033s-II Rev. 2.0d © AK-SoundServices 2014...
- Seite 2 DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur Revisionen: Rev. Datum Autor Kapitel Änderung 30.11.2007 TK & ToLi Alle Originalversion in Finnisch und Englisch 09.11.2010 Alle AM 8033s - Version hinzugefügt 1.7d 09.11.2011 JL & AK Alle Deutsche Übersetzung / Gestaltung 15.02.
-
Seite 3: Inhaltsverzeichnis
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur Inhaltsverzeichnis Anschlüsse und Bedientasten ..................... 4 1.1. Vorderansicht....................... 4 1.2. Rückansicht ......................... 5 Kurzanleitung, Setup......................7 2.1. Vorbereitung zur Kalibration..................9 2.2. Kalibration........................9 2.3. Nach der Kalibration ....................10 2.4. Der richtige Platz für Ihren Subwoofer.................11 2.5. -
Seite 4: Anschlüsse Und Bedienungstasten

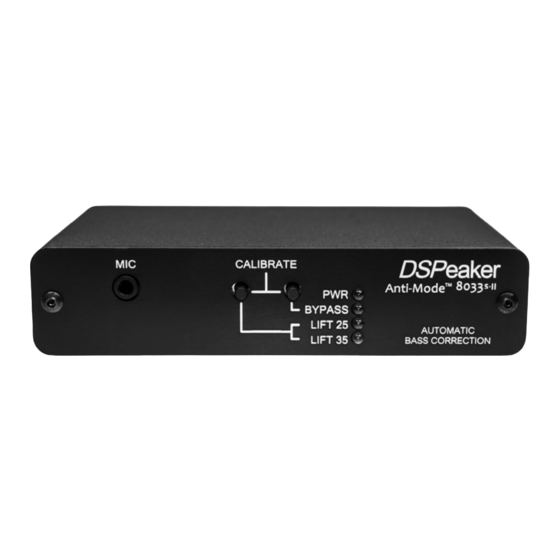

DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur 1. Anschlüsse und Bedienungstasten 1.1. Frontansicht Abbildung 1: Anti-Mode 8033s-II Frontansicht 1. Mikrofonanschluss 2. Linke Taste: Umstellung der EQ Bassanhebung (LIFT) - 25Hz, 35Hz oder Flat (glatt) Kurz drücken: Wechsel des Equalizer Modus 3s lang drücken (Bypass aus): Speichern der momentanen Einstellung... -
Seite 5: Rückansicht
Bei der Kalibration und im Tief-Pass-Filter Auswahlmodus blitzen die LEDs regelmäßig an und aus. Das Anti-Mode 8033 cinema hat ab Werk gelbe LEDs, das Anti-Mode 8033s-II hat blaue LEDs. Die Farbe kann auf Kundenwunsch zu Rot oder Blau verändert werden. - Seite 6 DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur Die doppelten Eingänge des AM 8033s-II (LEFT / RIGHT LINE IN) können für Stereo-Vorverstärker benutzt werden, die keinen separaten Subwoofer Ausgang anbieten. Sie können diesen Anschluss auch dazu benutzen, um Ihre Heimkino-Anlage per LFE-Ausgang am LINKEN Eingang und Ihr Stereosystem am RECHTEN Eingang zu betreiben.
-
Seite 7: Kurzanleitung, Setup
5. Die 9V AC / 12V DC Buchse des Anti-Mode 8033 mit dem beiliegenden Spannungsadapter verbinden und diesen in eine 230V Netzsteckdose einstecken. 6. Das Anti-Mode 8033 cinema und das Anti-Mode 8033s-II schalten sich automatisch ein, sobald die Spannungsversorgung eingesteckt wird. - Seite 8 DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur ca. 15 bis 30 Minuten andauern. Erst wenn die LIFT 25 LED aufhört zu blinken ist die Kalibration beendet. 12. Für das insgesamt beste Ergebnis sollten Sie nach Abschluss des Kalibrationlaufs das Setup Ihres AVR (soweit vorhanden) anstarten um die Pegeleinstellungen der anderen Kanäle und die...
-
Seite 9: Vorbereitung Zur Kalibration
Hörposition). Mehr darüber lesen Sie im Kapitel “3. Kalibration für erweiterten Hörbereich”. 2.2. Kalibration Wenn Sie ein Anti-Mode 8033s-II und einen Dipol (open-baffle) Subwoofer haben, so wählen Sie bitte vor der Kalibration die gewünschte Dipol-Korrektur aus (siehe auch Kapitel „4.6 Tiefpass- Filter“). -
Seite 10: Nach Der Kalibration
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur TIP: Wenn Sie mit dem Finger leicht auf das Mikrofon tippen, können Sie dessen Funktionsfähigkeit überprüfen. Die Bypass-LED beginnt zu flackern. Eine zu starke Berührung veranlasst jedoch eine erneute Kalibration. Die Kalibration ist sehr robust und unempfindlich für normale Umgebungsgeräusche, leise Sprache o.ä. -
Seite 11: Der Richtige Platz Für Ihren Subwoofer
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur allerdings lediglich von theoretischer Bedeutung und nicht unbedingt erforderlich, da die Zeitverzögerung so gering ist, dass sie (insbesondere im Bassbereich) vom menschlichen Gehör nicht wahrnehmbar ist. Wenn der AVR die optische Distanz zum Subwoofer automatisch einstellt und daher nicht korrekt anzeigt, so ist dies in Ordnung und die Entfernungsanzeige sollte nicht verändert... -
Seite 12: Übergangsfrequenz
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur den Subwoofer umgestellt haben, kalibrieren Sie ihn erneut und prüfen Sie das Ergebnis mit einem technischen Bassverlauf (z.B. mit einem Bass-Sweep 200-10 Hz) und der Taste BYPASS. Mit einem Anti-Mode wird der ursprünglich schlechteste Platz für einen Subwoofer (in der Ecke) oft zum optimalen Standort. -
Seite 13: Korrektur Eines Erweiterten Hörbereichs
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur rundum abstrahlen und die direkten Hervorhebungen von Harmonien oder dem Raum bzw. Ihrem Hörempfinden abhängig sind. In der Regel ist es besser, das Dual Mono Arrangement der Stereo Einmessung vorzuziehen. Sie erhalten so eine gleichmäßigere Wiedergabe. -
Seite 14: Strategie 2: Gradientenkompensation
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur Dabei ist nicht zu verhindern, dass die Kompensation am ersten Hörplatz danach etwas weniger optimal ausfallen wird, jedoch kann eine Verbesserung an allen anderen Orten, einschließlich am schlechtesten Messplatz, erwartet werden. -
Seite 15: Allgemeine Funktionsarten
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur 4. Allgemeine Funktionsarten Bypass- (Kontroll)-Modus Nach kurzem Drücken der rechten Taste schaltet sich das Gerät in den Bypass- Modus, um den akustisch unkorrigierten Zustand hörbar zu machen. Bei nochmaligem Drücken schalt das AM 8033 wieder zurück in den Normalmodus. Der Bypass-Modus wird durch das Leuchten der “Bypass”-LED angezeigt. -
Seite 16: Anhebung 20-30Hz (Nur Anti Mode 8033S-Ii)
4.2.5 Anhebung LIFT 20-30Hz (nur Anti-Mode 8033s-II) Das Anti-Mode 8033s-II hat eine zusätzliche EQ Einstellungsmöglichkeit. Drücken Sie dazu die LIFT-Taste erneut und die LIFT 25 und LIFT 35 LEDs leuchten beide hell auf. Dieser Modus gibt Ihnen eine Erhöhung um ca. 8dB bei 25Hz. Der digitale Infrasonic Filter bei 10 Hz wird ebenfalls aktiviert. -
Seite 17: Eingangspegel-Warnung
Position einmessen. Ein- und Ausschalten Beim Anti-Mode 8033 cinema und Anti-Mode 8033s-II haben Sie keine Geräuschentwicklung beim Ein- und Ausschalten des Geräts. Sie können es daher jederzeit über einen schaltbaren 230V-Anschluss Ihres Verstärkers, Receivers oder eine schaltbare Steckdosenleiste ein- bzw. -
Seite 18: Tiefpass- / Dipol-Filterauswahl (Nur Anti-Mode 8033S-Ii)
Tiefpass- / Dipol-Filterauswahl (nur Anti-Mode 8033s-II) Das Anti-Mode 8033s-II erlaubt Ihnen eine Auswahl an zusätzlichen Filtern, die auch bei Auswahl des Bypass Modus aktiv bleiben. Wenn Sie diese Tiefpass- oder Dipol-Korrektur-Einstellungen deaktivieren möchten, so wählen Sie bitte den neutralen Modus. -
Seite 19: Led Anzeige Während Der Filter-Einstellungen
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur LED Anzeige während der Filter-Einstellungen (PWR LED blinkt) (AUS) Neutraler Modus BYPASS Tiefpass 60 Hz (-3 dB), 3 order, 18 dB / Oktave LIFT 25 Tiefpass 80 Hz (-3 dB), 3... -
Seite 20: Verbindungsbeispiele
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur Verbindungsbeispiele Bei einer üblichen Heimkino-Konfiguration wird das Anti-Mode 8033 cinema oder das Anti-Mode 8033s-II zwischen den AVR / Vorverstärker und dem Subwoofer mitttels eines Cinch Anschlusskabels angeschlossen. Die zwei Eingänge des Anti-Mode 8033s-II werden für den Anschluss an ein 2.1 Stereo... -
Seite 21: Frequenzkurven
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur Frequenzkurven 6.1. LIFT und Infrasonic Funktion Anti-Mode 8033 cinema (von links) Schwarz: Bypass Rot: Lift 15-25 Blau: Lift 25-35 Grün: Infrasonic Anti-Mode 8033s-II (von links) Schwarz: Bypass Rot: Lift 15-25 Magenta: Lift 20-30 Blau: Lift 25-35 Grün: Infrasonic... -
Seite 22: Einsatz Des Tiefpass-Filters (Nur Anti-Mode 8033S-Ii)
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur 6.2. Einsatz des Tiefpass-Filters (nur Anti-Mode 8033s-II) Anti-Mode 8033s-II Tiefpass (von links) Rot: 60 Hz Grün: 80 Hz Blau: 100 Hz Magenta: 120 Hz Gelb: 140 Hz Schwarz: neutral Dies sind 3... -
Seite 23: Technische Daten
DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur Technische Daten AM 8033 cinema AM 8033s-II Leistungsaufnahme 1.2 W Eingangsempfindlichkeit 1.0V nom., 1.75V max. Signalverstärkung 3.0dB (Bypass) Stromversorgung / Netzteil 230V (9VAC, 12VDC) Tiefpass (analog) Bessel 12dB/oct, Q ~0.5, fc = 250Hz... - Seite 24 DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur Platz für eigene Notizen Seite 24 von 24...
