Überspannungsschutzdose VDÜ2
für zwei Amtsleitungen
Wenn Sie sich als Betreiber der Telefonanlage in einer Region befinden,
in der häufig mit Gewittern gerechnet werden muß, so kann eventuell
ein weiterreichender Überspannungsschutz notwendig werden, der mit
der Überspannungsschutzdose VDÜ2 und dem KOPP Geräteschutzfilter
realisiert werden kann.
TAE-Dose

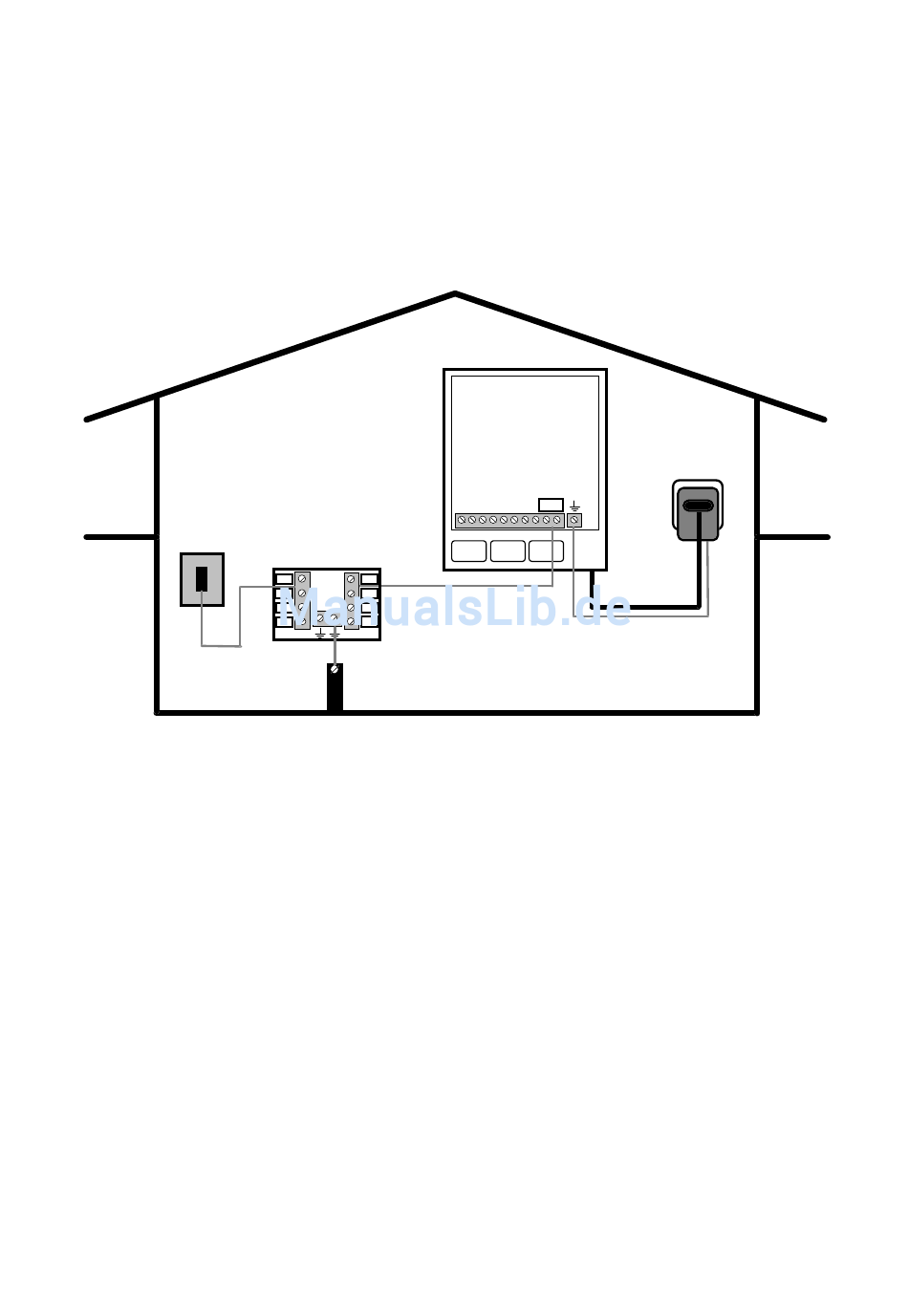

Das Installationsbeispiel zeigt die Ausführung der
Überspannungsschutzmaßnahmen für die Telefonanlage. Dabei ist eine
kurze Erdleitung zur Potentialausgleichschiene wichtig (Empfehlung: 2m
Länge, ∅4mm
2
). Gebäudewechselnde Teilnehmerleitungen sollten
ebenfalls mit der Über-spannungsschutzdose VDÜ2 beschaltet werden.
Durch einen guten Überspannungsschutz der Telefonanlage sind auch
die nachgeschalteten Endgeräte abgesichert.
Technische Daten: Überspannungsdose VDÜ2
Nenngleichspannung 150V
Ansprechgleichspannung 200V
Nennableitstromstoß 10kA (5/20us)
Die Überspannungsschutzdose VDÜ2 ist BZT-zugelassen
Zulassungs.-Nr.: A108855D und besitzt die Allgemeine
Anschalteerlaubnis AAE
Ueberspannungs-
schutzdose
VDU2
La1 La1
Lb1 Lb1
La2 La2
Lb2 Lb2
Potentialausgleich
Telefonanlage EM105
Amt
Schutzerde
oder Potentialausgleich
KOPP
Geraeteschutz-
filter
Netz
