Türstation LT200
Komplette Türstation mit Türfreisprecheinrichtung

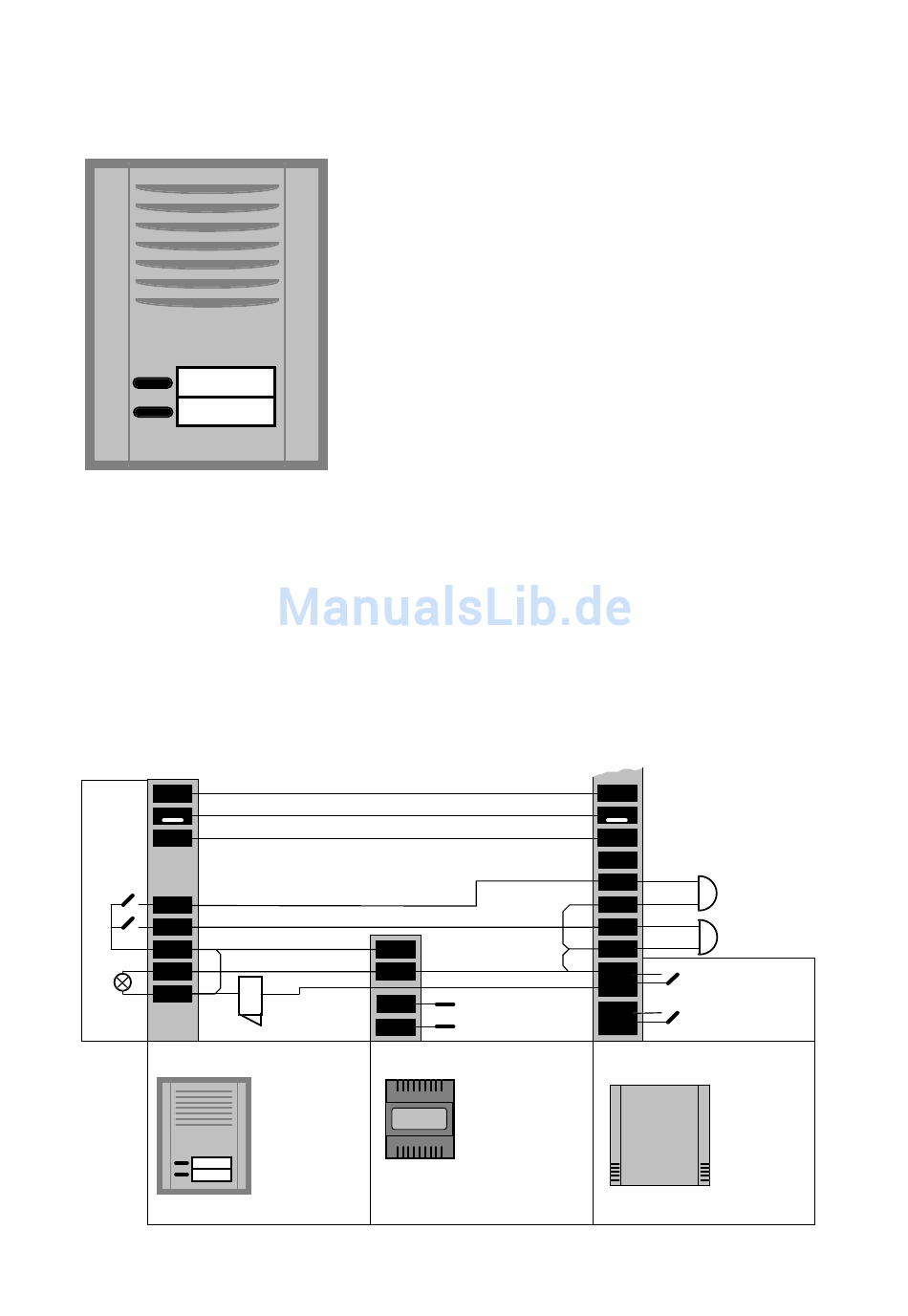

Anschlußbeispiel: Telefonanlage K110 mit Türstation LT200
24V
I
TLN
T1
T2
C
L
L
LT200
Tuerstation LT200
Die Türstation LT200 besteht aus einem
stabilen Kunststoffunterteil mit abgerundeter
umlaufender Wetterschutzkante in der Farbe
hellgrau und einer Frontplatte aus silber
eloxiertem Aluminiumprofil. Die Türstation
LT200 wird aufputz montiert und erfordert
dadurch nur einen geringen Montageauf-
wand. Durch ihre flache Bauweise max.
38mm sieht man ihr die Aufputzmontage
kaum an. Im Lieferumfang ist ein Wechsel-
einsatz enthalten, womit Sie von einer Rufta-
ste auf zwei Ruftasten umrüsten können. Die
Ruftasten sind aus Metall. Die Namensschil-
der sind beleuchtbar. Abmessungen der Tür-
station LT200: HxBxT 165x122x38
In der Türstation LT200 ist die komplette
Türfreisprecheinrichtung zum direkten
Anschluß an die Telefonanlage bereits
eingebaut.
12V~
0V~
N
TO
L
Klingeltrafo 12VAC / 1A
Klingeltrafo
230V / 12V 1A
24V
TLN
V+
TG1+
TG1-
TG2+
TG2-
TK
S
230VAC
Telefonanlage K110
I
Zusatz-
~
tuerglocke
Zusatz-
~
tuerglocke
Tuerkontakt
Schaltrelais
33
