Montage und Installation

DE
6 Montage und Installation
DE
DE 6.1

Montage / Demontage

 Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit")
DE
sowie der Projektierungsvorgaben montieren.
DE
 Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und exakt
DE
befolgen.
DE
6.1.1 Gebrauchslage
DE
Die Gebrauchslage ist senkrecht oder waagerecht.
DE

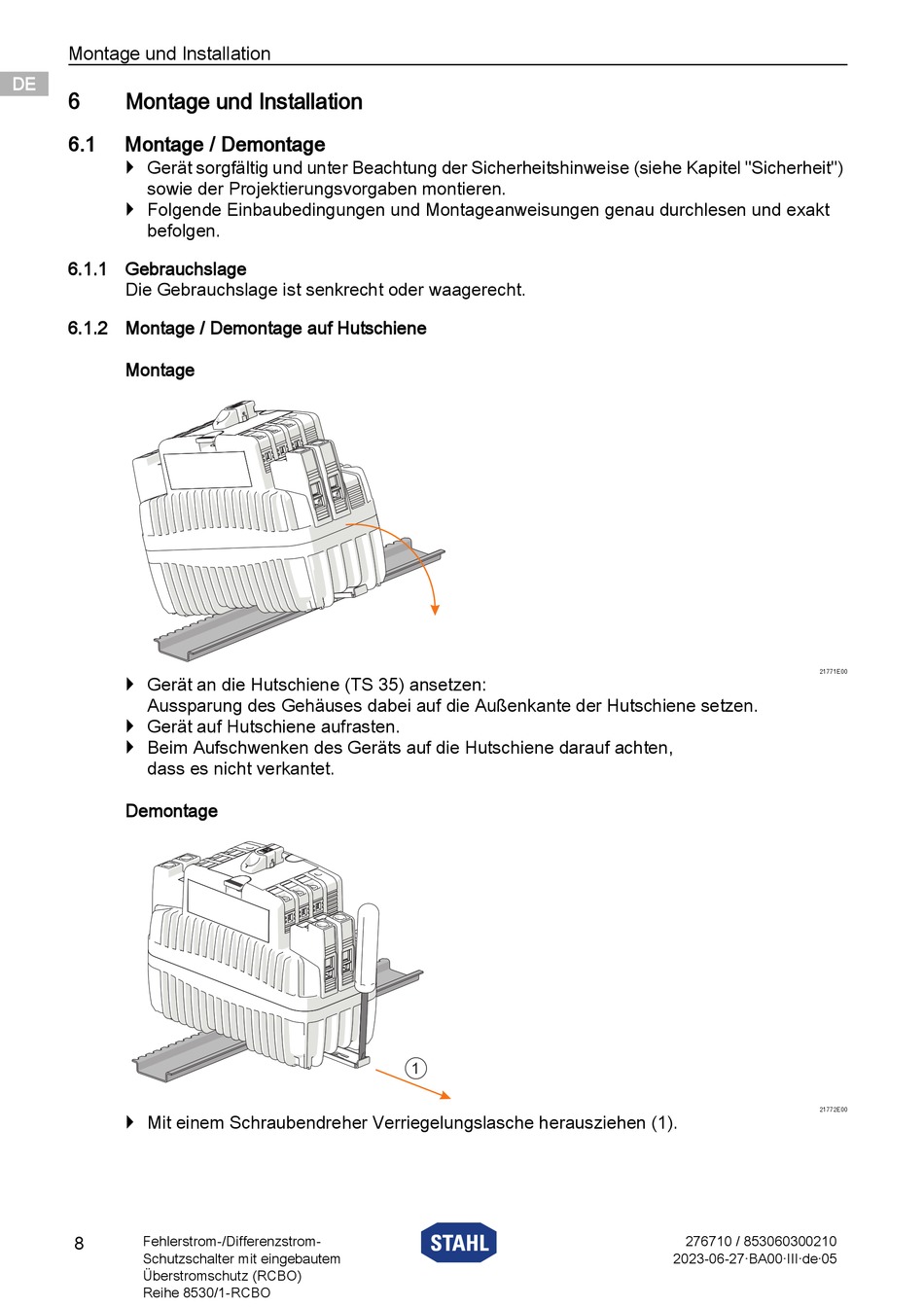

6.1.2 Montage / Demontage auf Hutschiene

DE
Montage
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
 Gerät an die Hutschiene (TS 35) ansetzen:
DE
Aussparung des Gehäuses dabei auf die Außenkante der Hutschiene setzen.
DE
 Gerät auf Hutschiene aufrasten.
DE
 Beim Aufschwenken des Geräts auf die Hutschiene darauf achten,
dass es nicht verkantet.
DE
Demontage
 Mit einem Schraubendreher Verriegelungslasche herausziehen (1).
8
Fehlerstrom-/Differenzstrom-
Schutzschalter mit eingebautem
Überstromschutz (RCBO)
Reihe 8530/1-RCBO
1
21771E00
21772E00
276710 / 853060300210
