6.4.5 Analog-Teil - Parametrierung

Parameterbereich
Datensatz 1
HB140 | CPU-SC | 314-6CG23 | DE | 16-30
Jeder analoge Strom-/Spannungseingang besitzt einen projektier-
baren Software-Filter für die Eingangssignale. Mit diesem Software-
Filter können Sie parametrierte Störfrequenzen (50/60Hz) ausfiltern.
Die ausgewählte Störfrequenzunterdrückung legt gleichzeitig die
Integrationszeit fest. Bei einer Störfrequenzunterdrückung von 50Hz
bildet der Softwarefilter den Mittelwert aus den letzten 19 Messungen
und legt diesen als Messwert ab. Abhängig von der Parametrierung
können Sie die Störfrequenz 50Hz bzw. 60Hz unterdrücken. Mit der
Einstellung 400Hz ist die Störfrequenzunterdrückung deaktiviert.

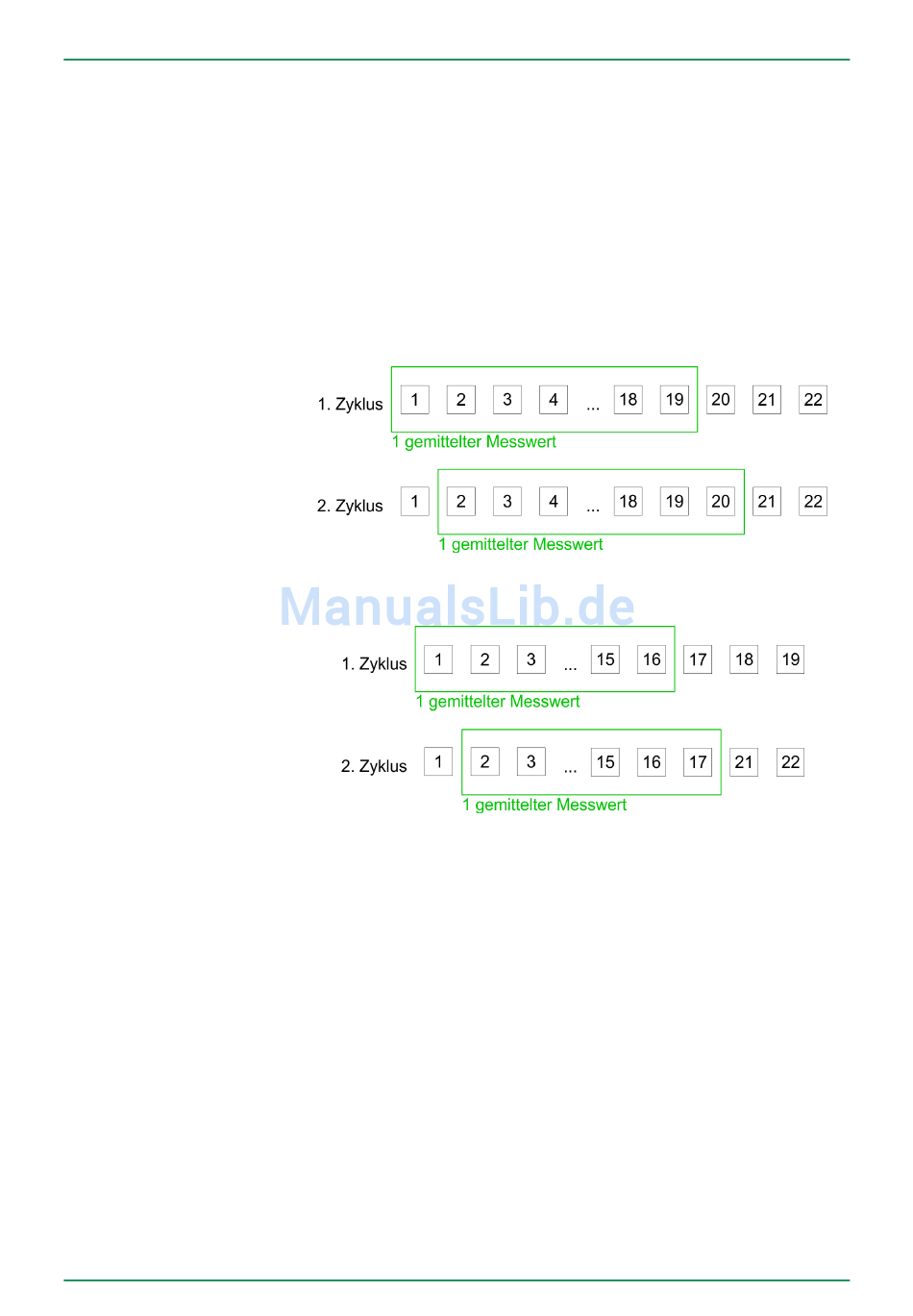

1 aus 19 bei 50Hz Störfrequenz
1 aus 16 bei 60Hz Störfrequenz
Für die Parametrierung stehen 13Byte Parametrierdaten zur Verfü-
gung. Über das AI5/AO2-Submodul der Siemens-CPU können Sie in
der Hardware-Konfiguration Parameter für den Analog-Teil vorgeben.
Sie können aber auch zur Laufzeit durch Einsatz des SFC 55
"WR_PARM" die Parameter über Datensatz 1 im Modul ändern. Die
Zeitdauer bis zur Umparametrierung kann bis zu 2ms betragen. Wäh-
rend dieser Zeit wird der Messwert 7FFFh ausgegeben.
Die nachfolgende Tabelle zeigt den Aufbau des Parameterbereichs:
