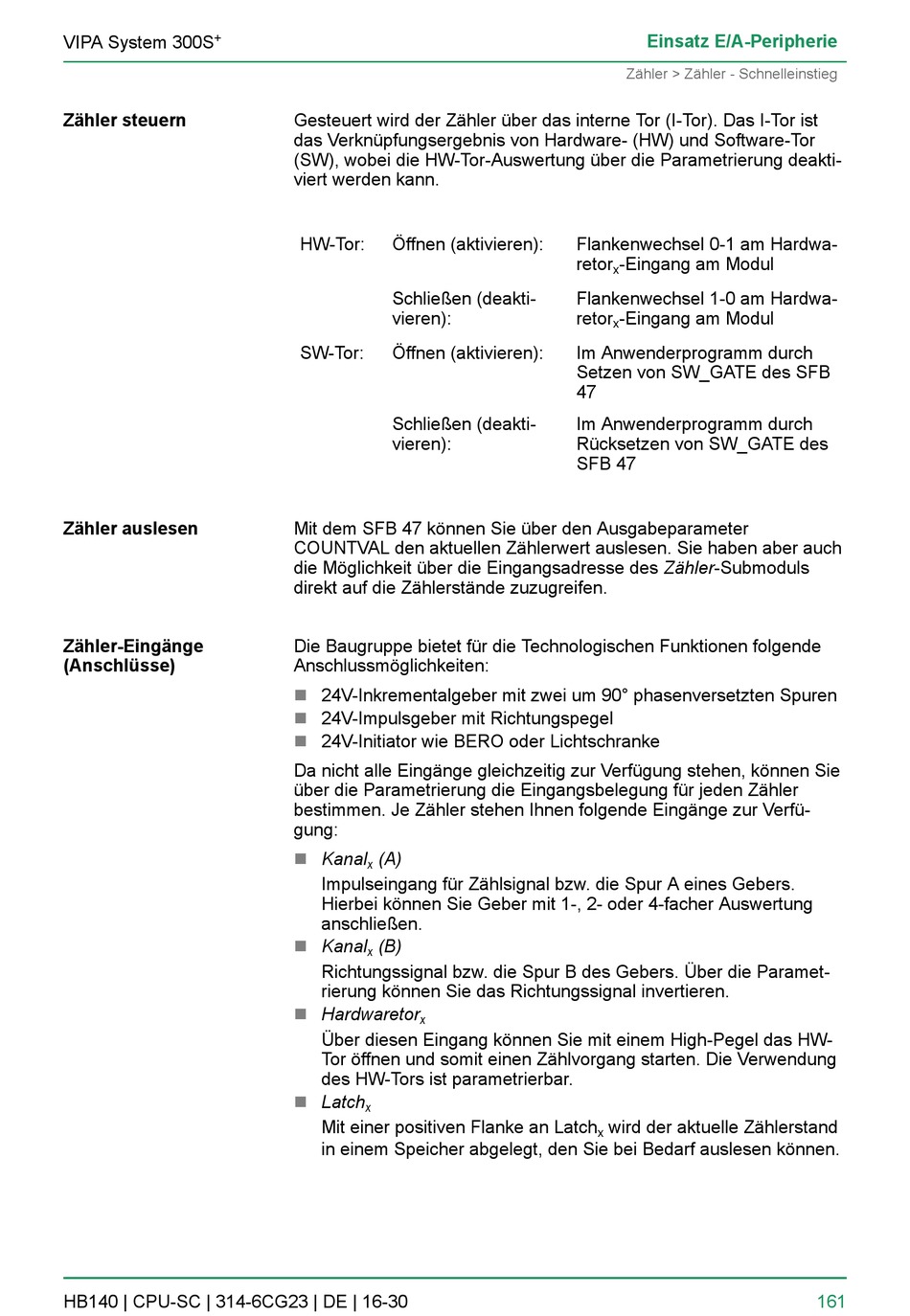

VIPA System 300S+ HB140 CPU-SC 314-6CG23 Handbuch Seite 161

+
VIPA System 300S
Zähler steuern
Zähler auslesen
Zähler-Eingänge
(Anschlüsse)
HB140 | CPU-SC | 314-6CG23 | DE | 16-30
Gesteuert wird der Zähler über das interne Tor (I-Tor). Das I-Tor ist
das Verknüpfungsergebnis von Hardware- (HW) und Software-Tor
(SW), wobei die HW-Tor-Auswertung über die Parametrierung deakti-
viert werden kann.
HW-Tor: Öffnen (aktivieren):
Schließen (deakti-
vieren):
SW-Tor: Öffnen (aktivieren):
Schließen (deakti-
vieren):
Mit dem SFB 47 können Sie über den Ausgabeparameter
COUNTVAL den aktuellen Zählerwert auslesen. Sie haben aber auch
die Möglichkeit über die Eingangsadresse des Zähler-Submoduls
direkt auf die Zählerstände zuzugreifen.
Die Baugruppe bietet für die Technologischen Funktionen folgende
Anschlussmöglichkeiten:
n 24V-Inkrementalgeber mit zwei um 90° phasenversetzten Spuren
n 24V-Impulsgeber mit Richtungspegel
n 24V-Initiator wie BERO oder Lichtschranke
Da nicht alle Eingänge gleichzeitig zur Verfügung stehen, können Sie
über die Parametrierung die Eingangsbelegung für jeden Zähler
bestimmen. Je Zähler stehen Ihnen folgende Eingänge zur Verfü-
gung:
n Kanal (A)
x
Impulseingang für Zählsignal bzw. die Spur A eines Gebers.
Hierbei können Sie Geber mit 1-, 2- oder 4-facher Auswertung
anschließen.
n Kanal (B)
x
Richtungssignal bzw. die Spur B des Gebers. Über die Paramet-
rierung können Sie das Richtungssignal invertieren.
n Hardwaretor
x
Über diesen Eingang können Sie mit einem High-Pegel das HW-
Tor öffnen und somit einen Zählvorgang starten. Die Verwendung
des HW-Tors ist parametrierbar.
n Latch
x
Mit einer positiven Flanke an Latch
in einem Speicher abgelegt, den Sie bei Bedarf auslesen können.
Einsatz E/A-Peripherie
Zähler > Zähler - Schnelleinstieg
Flankenwechsel 0-1 am Hardwa-
retor -Eingang am Modul
x
Flankenwechsel 1-0 am Hardwa-
retor -Eingang am Modul
x
Im Anwenderprogramm durch
Setzen von SW_GATE des SFB
47
Im Anwenderprogramm durch
Rücksetzen von SW_GATE des
SFB 47
wird der aktuelle Zählerstand
x
