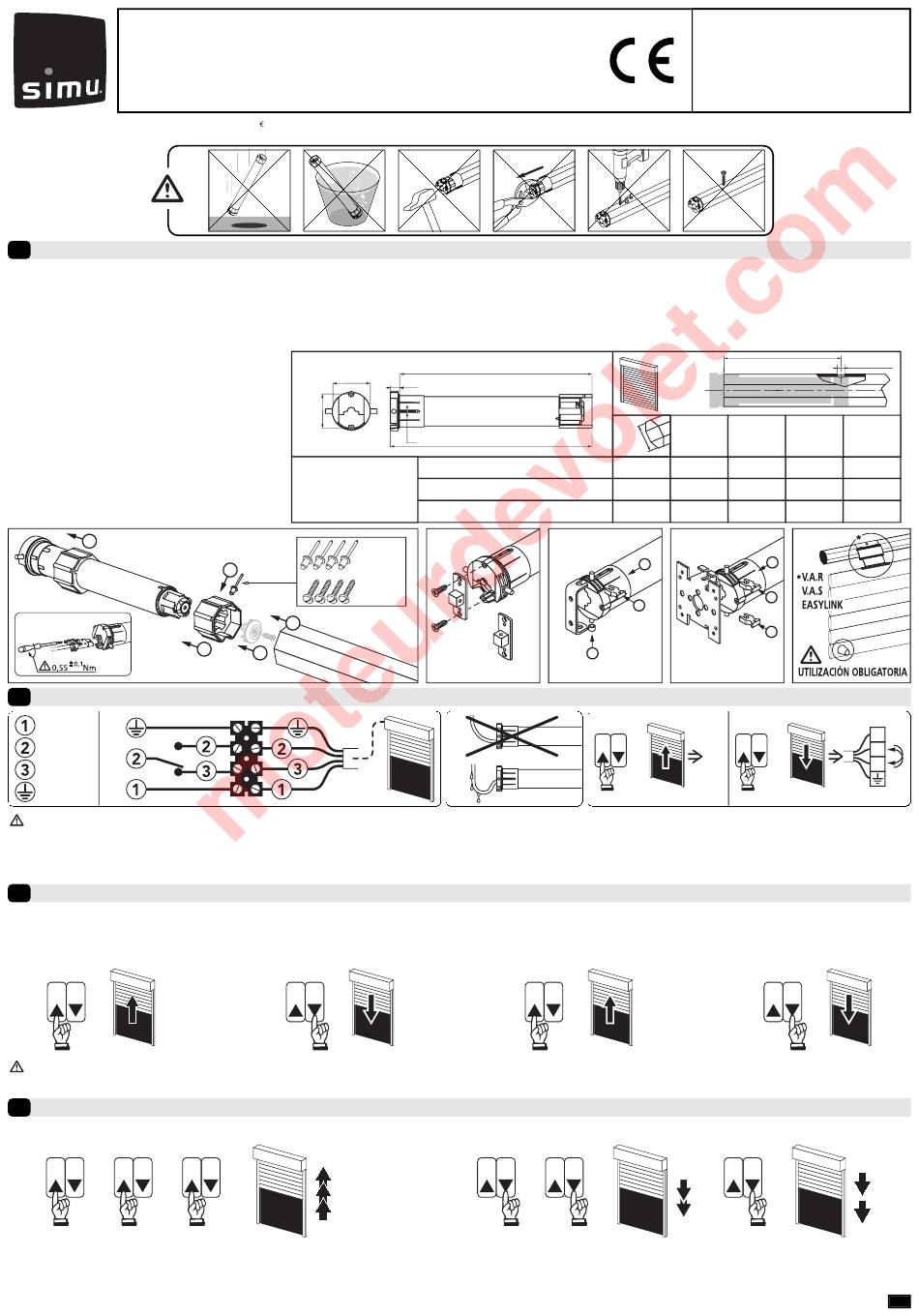

simu T5 AUTO Bedienungsanleitung Seite 5

ES T5 AUTO
S.A.S. au capital de 5 000 000
Instalación
1
- Consejos :
- El par debe seleccionarse en función de las características de la persiana arrollable, no sobredimensionar el motor.
- El uso de cerrojo (tipo VAR, VAS o EASYLINK), así como de topes en lámina final son necesarios para el buen funcionamiento del motor (parada del motor en
posición alta y baja).
- Para obtener más informacíon sobre la compatibilidad del motor con la persiana enrollable y sus accesorios, diríjase al fabricante de la misma o a SIMU
- Perforación del tubo:
- Montaje :
1
Cableado
2
PE
Azul
Marrón
L
Negro
N
Verde/Amarillo
- Posibilidad de conectar 3 motores máx. paralelo sobre un interruptor.
- Sólo personal calificado podrá efectuar la conexión del cable al motor.
- El motor no permite la conexión a una alimentación de emergencia de tipo ondulador, grupo electrógeno, etc.
- El conector debe montarse sin dañar los contactos, y la continuidad de tierra debe garantizarse.
Puesta en servicio del motor
3
Después de abrir y cerrar dos veces consecutivas y por completo la persiana arrollable:
- El motor memoriza automáticamente la posición de los limitadores de carrera alta y baja.
- La función "parada en obstáculo" se activa.
>>
- Se recomienda efectuar estos dos ciclos apertura / cierre una vez instalado el producto.
- Para una información más completa, consultar el pliego técnico SIMU
Borrado de los ajustes automáticos
4
En caso de una nueva instalación con este motor, se recomienda reinicializar el motor conforme al siguiente procedimiento:
>> >>
1 s 1 s
- Pulsar tres veces seguidas la tecla flecha ascendente durante 1 s. El motor efectúa una breve rotación cada vez que se pulsa la tecla.
- Pulsar tres veces seguidas la tecla flecha descendente. Las dos primeras pulsaciones durante 1s (el motor efectúa una breve rotación cada vez que se pulsa
la tecla) y la tercera durante 2s (el motor efectúa dos rotaciones sucesivas en el mismo sentido).
- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
55
48
T5 AUTO
230V-50Hz
Ø4,8 x 10
5
ACIER-STEEL-STAHL-ACERO-ACCIAIO
4
2
3
>>
>>
1 s
L1
20
4
L2
6 -10
15
20 - 25 - 35
Ø5 x 10
9910013
9910014
"T5 AUTO".
®
>>
1 s
leer atentamente este folleto
antes de cualquier utilización.
A
T
(mm) (mm)
min.
47 486
47 508
47 660
2
3
1
>>
OK
>>
>> >>
1 s
5052442B
.
®
4xØB /90
A
ØB L1 L2
(mm) (mm)
5 496 518
5 523 543
5 670 692
1
2
2
1
2
>>
3
>>
>>
2 s
1 / 1
