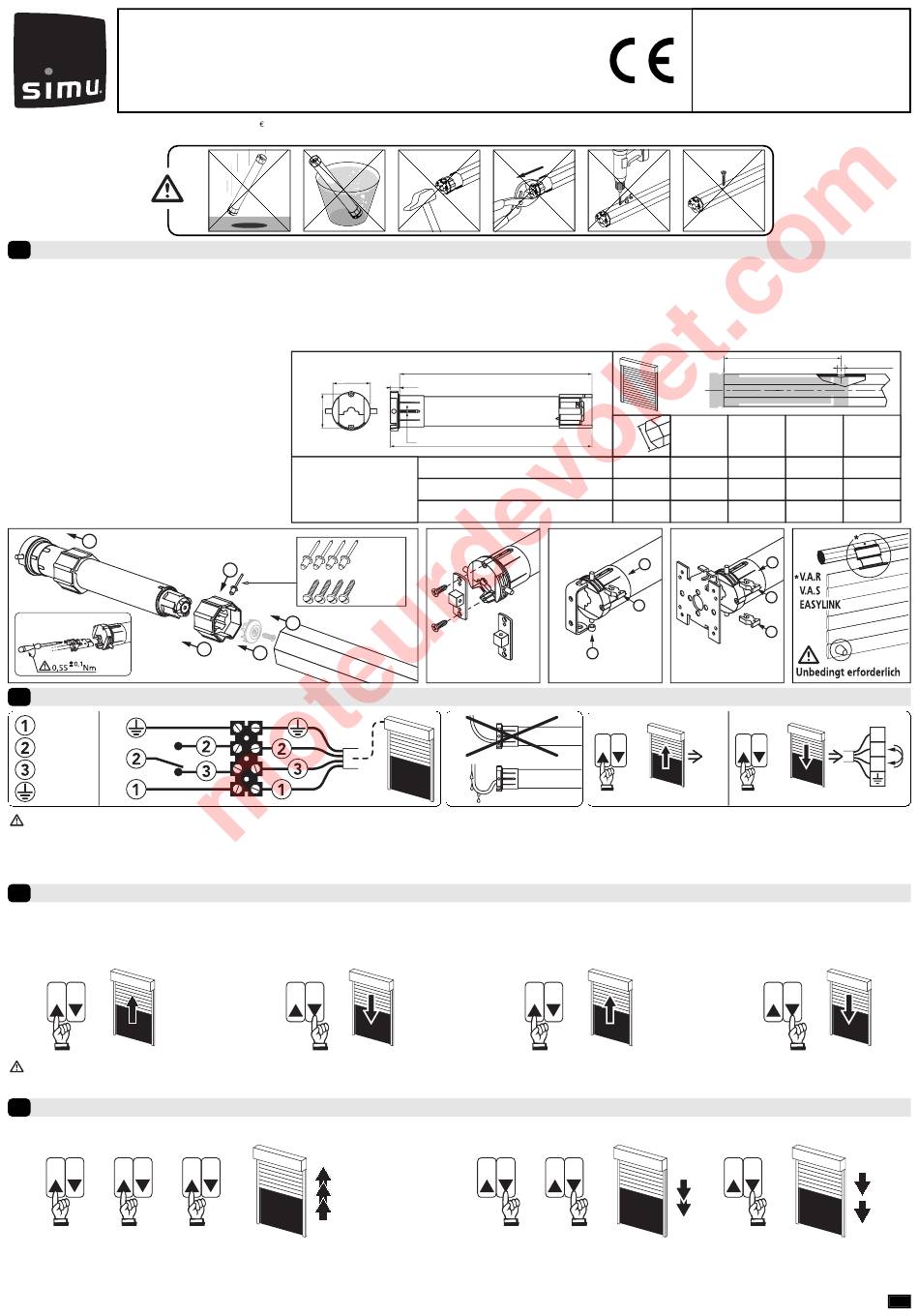

simu T5 AUTO Bedienungsanleitung Seite 3

DE T5 AUTO
S.A.S. au capital de 5 000 000
Installation
1
Vorraussetzung:
- Das Drehmoment des Motors muss passend zum Rollladen ausgewählt werden. Keinen zu starken Motor verwenden.
- Die Verwendung von festen Wellenverbindern/Hochschiebesicherung (VAS, VAR, EASYLINK), sowie Stopper oder Winkelendschiene ist zwingend erforderlich.
- Für weitere Informationen zur Kompatibilität des Antriebes mit dem Rollladen und dessen Zubehör, wenden Sie sich an den Rollladen-Hersteller oder SIMU.
- Bohrungen in der Welle:
- Montage:
1
Elektrischer Anschluss
2
PE
Blau
Braun
L
Schwarz
N
Grün / Gelb
- Bis zu 3 Motoren können parallel angeschlossen werden
- Der elektrische Anschluss muss durch eine Elektrofachkraft erfolgen.
- Der Motor darf nicht an einen Trafo oder eine Notstromversorgung angeschlossen werden.
- Der Anschluss muss ohne Beschädigung der Kontakte erfolgen. Eine dauerhafte Erdung muss gewährleistet sein.
Inbetriebnahme des Motors
3
Nachdem der Rollladen zweimal vollständig auf und ab gefahren ist:
- Der Motor speichert automatisch die Endlagen (Oben und Unten)
- Die Hinderniserkennung ist aktiviert.
>>
- Empfehlung: Fahren Sie den Rollladen direkt nach dem Einbau des Motors zweimal auf und ab!
- Alle weiteren Informationen finden Sie in der technischen Beiblatt "T5 AUTO" von SIMU
Erfassung der automatischen Einstellungen
4
- Bei einer Neuinstallation eines bereits eingestellten Motors führen Sie folgende Schritte aus:
>> >>
1 s 1 s
- Drücken Sie 3 mal direkt hintereinander für 1 Sekunde auf die AUF Taste, der Motor fährt jedes Mal kurz an.
- Sie müssen jetzt die AB Taste 2 mal kurz (1 Sekunde - Motor fährt kurz) und 1 mal lang (2 Sekunden) drücken. Der Motor fährt zweimal in die gleiche
Richtung.
- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
55
48
T5 AUTO
230V-50Hz
Ø4,8 x 10
5
ACIER-STEEL-STAHL-ACERO-ACCIAIO
4
2
3
>>
>>
1 s
L1
20
4
L2
6 -10
15
20 - 25 - 35
Ø5 x 10
9910013
9910014
®
>>
1 s
Bitte gründlich vor dem Einbau lesen.
A
T
(mm) (mm)
min.
47 486
47 508
47 660
2
3
1
>>
OK
>>
>> >>
1 s
5052442B
4xØB /90
A
ØB L1 L2
(mm) (mm)
5 496 518
5 523 543
5 670 692
1
2
2
1
2
>>
3
>>
>>
2 s
