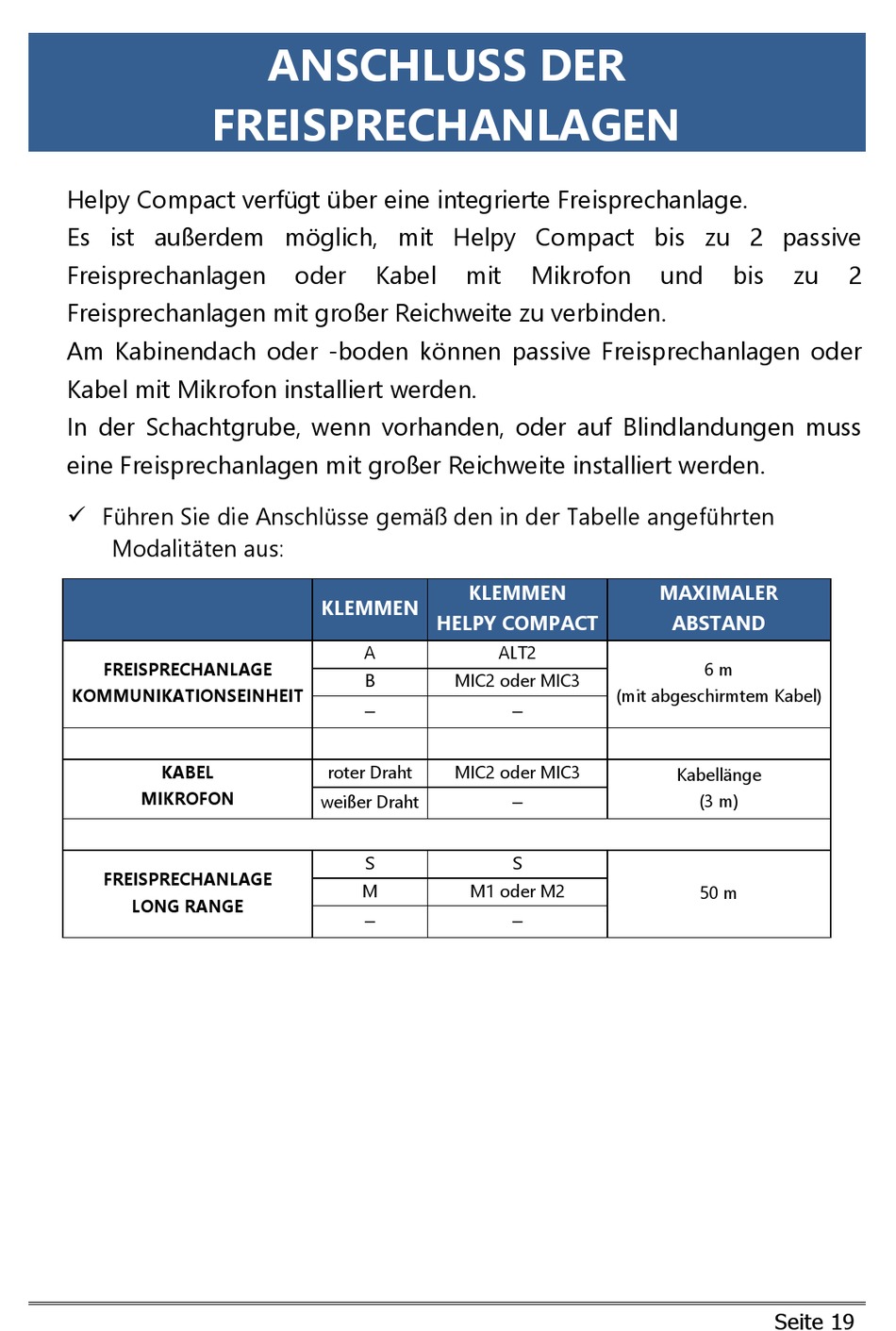

FREISPRECHANLAGEN
Helpy Compact verfügt über eine integrierte Freisprechanlage.
Es ist außerdem möglich, mit Helpy Compact bis zu 2 passive
Freisprechanlagen
Freisprechanlagen mit großer Reichweite zu verbinden.
Am Kabinendach oder -boden können passive Freisprechanlagen oder
Kabel mit Mikrofon installiert werden.
In der Schachtgrube, wenn vorhanden, oder auf Blindlandungen muss
eine Freisprechanlagen mit großer Reichweite installiert werden.
 Führen Sie die Anschlüsse gemäß den in der Tabelle angeführten
Modalitäten aus:
FREISPRECHANLAGE
KOMMUNIKATIONSEINHEIT
KABEL
MIKROFON
FREISPRECHANLAGE
LONG RANGE
ANSCHLUSS DER
oder Kabel
KLEMMEN
HELPY COMPACT
A
B
–
roter Draht
weißer Draht
S
M
–
mit Mikrofon
KLEMMEN
ALT2
MIC2 oder MIC3
(mit abgeschirmtem Kabel)
–
MIC2 oder MIC3
–
S
M1 oder M2
–
und bis zu
MAXIMALER
ABSTAND
6 m
Kabellänge
(3 m)
50 m
Seite 19
