Mehrkanal-Hybrid-Digital-Rekorder
zur Videoüberwachung
Multi-Channel Hybrid Digital Recorder
for Video Surveillance
AXR-104
Bestell-Nr. • Order No. 18.4510
AXZ-204BV
Bestell-Nr. • Order No. 18.4750
AXZ-204DV
Bestell-Nr. • Order No. 18.4760
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
AXR-108
Bestell-Nr. • Order No. 18.4520
AXZ-408BV
Bestell-Nr. • Order No. 18.4770
AXZ-408DV
Bestell-Nr. • Order No. 18.4780
AXR-116
Bestell-Nr. • Order No. 18.4530

Werbung

loading

  Andere Handbücher für Monacor AXR-104

  Verwandte Anleitungen für Monacor AXR-104

  Inhaltszusammenfassung für Monacor AXR-104

  • Seite 1 Mehrkanal-Hybrid-Digital-Rekorder zur Videoüberwachung Multi-Channel Hybrid Digital Recorder for Video Surveillance AXR-104 AXR-108 AXR-116 Bestell-Nr. • Order No. 18.4510 Bestell-Nr. • Order No. 18.4520 Bestell-Nr. • Order No. 18.4530 AXZ-204BV AXZ-408BV Bestell-Nr. • Order No. 18.4750 Bestell-Nr. • Order No. 18.4770...
  • Seite 3 Mehrkanal-Hybrid-Digital-Rekorder Diese Anleitung richtet sich an Installateuere und Bediener mit Grundkenntnissen in der Überwachungstechnik. Soll der Rekorder in ein Netzwerk eingebunden werden, sind zusätzlich Netzwerk- kenntnisse erforderlich. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf. Der deutsche Text beginnt auf der Seite 4.
  • Seite 4: Inhaltsverzeichnis

    Inhalt 1 Hinweise für den sicheren Gebrauch 7 Bedienung ..5 ..... . . 16 2 Wichtige Hinweise zur Datensicherheit 7.1 Bediensperre .
  • Seite 5: Hinweise Für Den Sicheren Gebrauch

    Aufklärung von Straftaten erheblich beitragen. 1. wenn sichtbare Schäden am Rekorder, Netzgerät oder am Netzkabel vorhanden sind, Vorteile der Hybrid-Rekorder von MONACOR: 2. wenn nach einem Sturz oder Ähnlichem der Verdacht auf Analoge Full-HD-Bilder (Auslösung 1080p) lassen sich über einen Defekt besteht, Koaxialkabel (max.
  • Seite 6: Übersicht

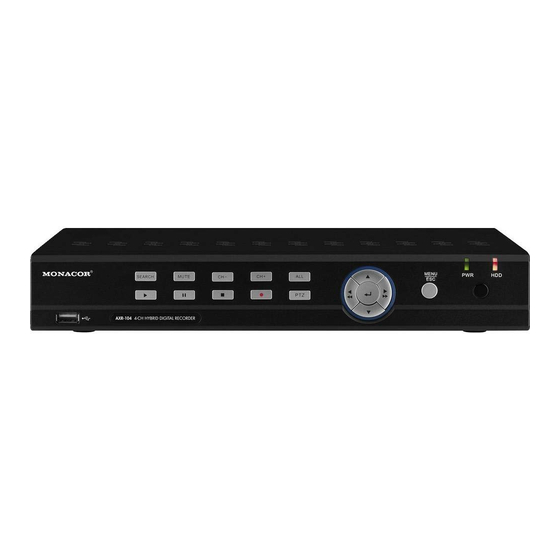

    Übersicht 4.1 Vorderseite SEARCH MUTE CH– MENU AXR-..-CH HYBRID DIGITAL RECORDER Abb. 4-1 AXR-104 (auch in den Sets AXZ-204.. enthalten) AXR-108 (auch in den Sets AXZ-408.. enthalten Pos. Beschriftung Funktion Suche einer Aufnahme SEARCH Ton ein /aus MUTE CH– /CH+ vorheriger/nächster Kamerakanal...
  • Seite 7 MENU AXR-116 16-CH HYBRID DIGITAL RECORDER Abb. 4-3 AXR-116 Pos. Beschriftung Funktion Tasten 1– 9 für Ziffern 1– 9 und Kanäle 1– 9 Auswahl von Kanal CH11– CH16: zuerst Zifferntaste 1, dann nächste Zifferntaste drü­ 1– 9, 0 cken (für Kanal16 z. B. zuerst 1 und dann 6 drücken). Zum Umschalten auf ein anderes Ausgabegerät die Taste 0 drei Sekunden gedrückt halten.
  • Seite 8: Rückseite

    12 V AUDIO VIDEO AUDIO HDMI 2 1 G RS485 OUTPUT INPUT INPUT SENSOR ALARM 29 30 Abb. 4-5 AXR-104 12 V AUDIO AUDIO VIDEO HDMI 8 7 6 5 4 3 2 1 G RS485 INPUT OUTPUT INPUT SENSOR...
  • Seite 9: Fernbedienung

    Die Rekorder der Überwachungssets (AXZ-…) sind mit einer Festplatte ausgerüstet. In die Einzelrekorder (AXR-…) muss als erstes eine Festplatte installiert werden. Im Sortiment von MONACOR finden Sie geeignete Festplatten (SATA-…) mit verschiedener Speicherkapazität. Bei Festplatten von anderen MENU Lieferanten achten Sie darauf, dass diese speziell für die Sicher- heits- und Überwachungstechnik geeignet sind.
  • Seite 10: Netzwerk

    Kamer keine Kamer und welche Übertragungsparameter und welches Protokoll sie benötigt (Kapitel 6.8). Abb. 6-1 Startbildschirm des AXR-104; beim dem AXR-108 und AXR-116 sind weitere Felder für Kamerabilder vorhanden 5.5 Netzwerk Zur Fernüberwachung den Rekorder über die Buchse LAN (26) 6.1 Mögliche Fehlermeldungen...
  • Seite 11: Festplatte Nicht Formatiert

    5) Im Hauptmenü auf das Symbol „Schließung“ klicken. Hdd Management Es erscheint folgende Information: Status Verfü./Ges. verfüg.ze. SEL. Unformat. 923M/931G 210s Notice Warnung Formatierung erfolgreich Recording was stopped successfully, you can turn 100% off the power safely now ! Überschreib. AUTO Format HDD Abb.
  • Seite 12 1) Um mit dem Assistenten den Rekorder zu konfigurieren, Einstellungen auf „Weiter“ klicken. Es erscheint das Menü für die Ein- Bei der Option DHCP wird dem Rekorder vom stellungen der Festplatte: DHCP Router automatisch die IP-Adresse zugewie- Dynamik Horst sen. Bei jedem Neustart kann die zugewiesene Hdd Management Configuration IP-Adresse jedoch eine andere sein.
  • Seite 13: Passwörter Aktivieren, Ändern Und Benutzerrechte Festlegen

    Menüpunkt Hinweis Record schedule Passage N-Normal Beweg A-Alarm DVR = Einfacher Modus, wenn der Rekorder nicht in ein Netzwerk eingebunden Sonntag Montag werden soll: Die Netzwerkmenüs werden Modus Dienstag nicht angezeigt. Mittwoch Donnerstag XVR = Erweiterter Modus mit allen Netzwerk- Freitag menüs.
  • Seite 14: Alarmeingänge Konfigurieren

    5) In der Zeile „Passwort“ ein neues Passwort mit mindestens Menüpunkt Funktion 8 Zeichen eingeben und dieses in der Zeile „Passwort Wie- Ein Alarm wird durch das Symbol im Live-Bild Show Message derh“ zur Bestätigung wiederholen. angezeigt Wichtig: Bei einer Fernüberwachung und dem Fernzugriff Bei einem Alarm wird eine E-Mail verschickt;...
  • Seite 15: Bildbereiche Abdecken

    Menüpunkt Funktion Menüpunkt Funktion Die Einstellungen eines Kamerakanals für weitere Passage Auswahl des Kamerakanals Kopiere Kanäle übernehmen PTZ Protokoll Auswahl des Steuerprotokolls der Kamera Default Zurück auf die Werkseinstellung schalten Baudrate Auswahl der Datenübertragungsrate Sicherung Einstellung sichern Anzahl der Datenbits ABBRUCH Menü...
  • Seite 16: Cloud Für Schnappschuss-Aufnahmen

    Bedienung Der Rekorder lässt sich am komfortabelsten mit der Maus Parameter Aufnahme Suche Gerät System Erweitert Schließung Anzeige bedienen. Deshalb wird in dieser Anleitung die Bedienung Passage N-Normal Beweg A-Alarm Ausgabe direkt am Rekorder und mit der Fernbedienung nur am Rande Sonntag Capture Montag...
  • Seite 17: Live-Überwachung

    Am Gerät oder mit der Fernbedienung: Die zu- mit der Ansicht der Kamera bilder aktiviert: Vollbild gehörige Zifferntaste 1 … 9 drücken oder die Taste CH – / CH + (AXR-104, AXR-108); 05/30/2016 09:53:46 Kanäle 10 … 16: Taste 1 und Taste 0 …6 T-CH1...
  • Seite 18: Bildausschnitt Heranzoomen

    1) Zum Einstellen der Lautstärke mit der rechten Maustaste die Funktionsleiste (Abb. 7-7) einblenden. Parameter Aufnahme Suche Gerät System Erweitert Schließung Anzeige 2) Auf das Lautsprechersymbol klicken. Ein Lautstärkeregler Passage Gerät State Analog Channels wird eingeblendet. IP Camera Live 3) Bei gedrückter linker Maustaste mit dem Schieberegler die Ausgabe Image Control Analog Channels...
  • Seite 19: Schnappschuss-Bilder

    Alternativ lässt sich eine Aufnahme mit der Taste am Re-  korder oder auf der Fernbedienung starten und mit der Taste Abb. 7-14 Funktionsleiste ■ wieder stoppen. Bei einer Mehrfachbild-Darstellung wird und dort auf das Wiedergabesymbol klicken. immer die Aufnahme der Kamera gestartet, dessen Bild blau umrandet ist.
  • Seite 20: Schnappschuss-Bilder Aufrufen

    Anzeige (grünes Menüpunkt Funktion Symbol Funktion Feld oben rechts) DATUM Datum der Suchabfrage Abschnitt einer Aufzeichnung extern speichern: Zeit Zeitraum der Suchabfrage 1. Eine externe Festplatte oder einen USB-Speicherstick Passage Auswahl der Kamerakanäle mit einen der beiden USB-Anschlüsse verbinden. Auslösegrund der Bilder 2.
  • Seite 21: Werkseinstellung (Reset)

    4) Auf die Schaltfläche „Format HDD“ klicken. Es wird das 4) Das Zurückstellen auf die Werkseinstellung kann für alle Fenster „Anmelden“ geöffnet. Teilbereiche erfolgen oder nur für bestimmte Bereiche. Zum Auswählen der Bereiche mit der Maus auf die entsprechen- den Felder klicken. Parameter Aufnahme Suche Gerät...
  • Seite 22: Technische Daten

    380 × 48 × 330 mm Gewicht 1,3 kg 1,4 kg 3 kg Änderungen vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich für MONACOR ® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
  • Seite 24 MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany A-1814.00.01.01.2017 Copyright by MONACOR INTERNATIONAL. All rights reserved. ©...
