Inhaltszusammenfassung für Monacor DMR 152
- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Inhalt HINWEISE FÜR DEN SICHEREN GEBRAUCH................4 KAPITEL 1: AUSSTATTUNG ......................5 KAPITEL 2:ÜBERBLICK ......................... 6 2.1 VORDERSEITE ........................6 2.1.1 VORDERSEITE DES 4-KANAL-DVR ............... 6 2.1.2 VORDERSEITE DES 8-KANAL-DVR ................. 7 2.2 RÜCKSEITE ........................8 2.2.1RÜCKSEITE DES 4-KANAL-DVR ................8 2.2.2RÜCKSEITE DES 8-KANAL-DVR ................ - Seite 3 Bedienungsanleitung 5.3.7.5 Systeminformation ..................26 5.3.7.6 Wartung ......................26 5.4 MENÜSPERRE ........................27 5.5 AUFNAHMESUCHE......................27 5.6 PTZ-STEUERUNG....................... 28 5.7 AUFNAHME ......................... 28 5.8 AUFNAHME STOPPEN ....................... 28 KAPITEL 6: WEB-ANWENDUNGSMANAGER ................29 6.1 DOWNLOAD UND INSTALLATION VON PLUG-INS ............29 6.2 EINLOGGEN ÜBER WEBCLIENT ..................
-
Seite 4: Hinweise Für Den Sicheren Gebrauch
Bedienungsanleitung Hinweise für den sicheren Gebrauch Die Geräte (Videorekorder und Netzgerät) entsprechen allen erforderlichen Richtlinien der EU und sind deshalb mit CE gekennzeichnet. WARNUNG Das Netzgerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Netzgerät vor! Es besteht die Gefahr eines elektrischen Schlages! Beachten Sie auch unbedingt die folgenden Punkte: •... -
Seite 5: Kapitel 1 Ausstattung
Bedienungsanleitung Kapitel 1 Ausstattung Funktion Kurzbeschreibung 2-Kanal Videoausgang, unterstützt virtuellen Ausgang VGA, Netzbetrachter und Echtzeit- mobilen Live-Monitor, Zoom ein/aus, automatische Sequenz und Bild-im-Bild- überwachung Display. H.264 Videokompressionsformat; Aufnahmequalität einstellbar, verschiedene Aufnahmefunktion Aufnahmemodi (ständig, zeitgesteuert, manuell, Alarm, Bewegungserfassung und Fernaufnahme) SATA-Festplatte (hohe Speicherkapazität) Speicherung... -
Seite 6: Kapitel 2:Überblick

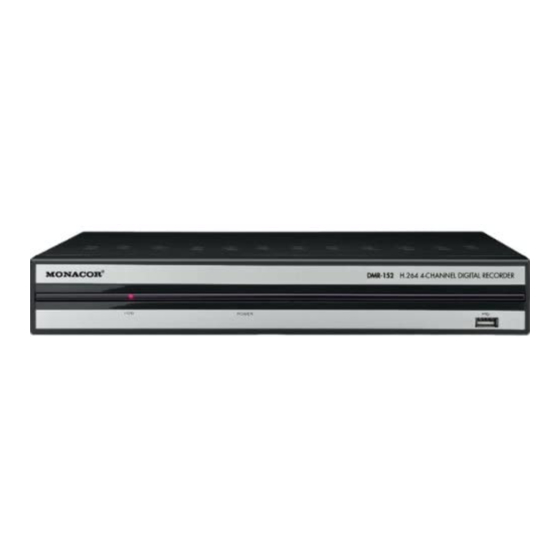

Bedienungsanleitung Kapitel 2: Überblick 2.1 Vorderseite 2.1.1 Vorderseite des 4-Kanal-DVR (Tastenausstattung je nach Modell unterschiedlich) Taste oder Pos. Bemerkung Funktion & Beschreibung Anzeige Ein-/Ausschalter Stromversorgung ein/aus Wenn die grüne LED leuchtet, wird das Gerät mit Betriebsanzeige Strom versorgt IR-Empfänger Empfängt IR-Signal von der Fernbedienung Wenn die rote LED blinkt, wird die Festplatte gelesen HDD-Anzeige oder beschrieben. -
Seite 7: Vorderseite Des 8-Kanal-Dvr
Bedienungsanleitung 2.1.2 Vorderseite des 8-Kanal-DVR Taste oder Pos. Anzeige Bemerkung Funktion & Beschreibung Ein-/Ausschalter Stromversorgung ein/aus Wenn die grüne LED leuchtet, wird das System mit Betriebsanzeige Strom versorgt. IR-Empfänger Empfängt IR-Signal von der Fernbedienung Wenn die rote Anzeige blinkt, wird die Festplatte HDD-Anzeige gelesen oder beschrieben. -
Seite 8: Rückseite
Bedienungsanleitung 2.2 Rückseite 2.2.1 Rückseite des 4-Kanal-DVR 2.2.2 Rückseite des 8-Kanal-DVR Anschluss Anschlussart Videoeingang Kanal 1-4 (virtuelles) Videoeingangsgerät anschließen (BNC-Schnittstelle） Videoausgang Monitorausgang anschließen (BNC-Schnittstelle) Audioeingang Kanal 1-4 Audiosignaleingang anschließen (RCA-Schnittstelle) Audioausgang Audiosignalausgang anschließen (RCA-Schnittstelle) Ethernet: Port LAN, Ethernet anschließen (RJ45-Schnittstelle) VGA-Anschluss an VGA Monitor, z.B. -
Seite 9: Fernbedienung
Bedienungsanleitung 2.3 Fernbedienung Pos. Taste Tastenfunktion Kanal 1-8 auswählen; Zifferntaste Zifferntaste; Zifferntaste “0” betätigen, um 9、0 zur GUI Funktion zu schalten Mehrfach-Anzeige-Modus Menu Hauptmenü: aufrufen / verlassen ▲ Pfeiltaste nach oben, Lautstärke einstellen ▼ Pfeiltaste nach unten, Lautstärke einstellen Taste nach links/unten, ◄/ Parameterwert der Steuerleiste erhöhen/verringern... -
Seite 10: Mausbedienung
Bedienungsanleitung 2.4 Mausbedienung Zusätzlich zu den Tasten auf der Vorderseite oder der Fernbedienung kann auch die Maus zur Bedienung verwendet werden. Funktion Im Sperrmodus des Menüs in das Pop-up-Menü gehen und ein beliebiges Untermenü anklicken, damit das Log-in-Fenster erscheint; im nicht gesperrten Menümodus in das Pop-up-Menü... -
Seite 11: Kapitel 3 Installation
Bedienungsanleitung Kapitel 3 INSTALLATION 3.1、Installation des Festplattenlaufwerkes Vorsicht：Bitte das Festplattenlaufwerk nicht installieren oder herausnehmen, wenn der DVR in Betrieb ist! Zuerst die Schrauben des Gehäuses lösen und den oberen Deckel entfernen, wie unten gezeigt. Datenkabel und Netzkabel des Festplattenlaufwerkes verbinden, das Festplattenlaufwerk in den Halter stecken und befestigen, wie unten gezeigt. -
Seite 12: Kapitel 4: Inbetriebnahme
Bedienungsanleitung Kapitel 4: Inbetriebnahme 4.1、Systeminitialisierung Nach Anschluss des Netzkabels des DVR an eine Steckdose und Drücken der Ein-/Ausschalttaste an der Vorderseite gelangen Sie zur Bildschirmseite Systeminitialisierung, wie in Abb. 4-1 dargestellt. Anmerkung: Je nach Monitor können die in dieser Bedienungsanleitung gezeigten Abbildungen abweichen. -
Seite 13: Struktur Des Hauptmenüs
Bedienungsanleitung Pop-up-Menü zu gelangen. Jetzt können Sie die Parameter einstellen und im Hauptmenü, Multi-Pics, PTZ, PIP, Rec. Search, Mute, Manual record, Start Rotate, Start Cruise und GUI bis VGA etc. bedienen. Anmerkung: Je nach unterschiedlicher Parametereinstellung und der Anwendungsumgebung können die Optionen des Pop-up-Menüs unterschiedlich sein. 5.2 Struktur des Hauptmenüs Title Set Camera... -
Seite 14: Hauptmenü
Bedienungsanleitung 5.3 Hauptmenü 5.3 Hauptmenü Nach Klick auf die rechten Maustaste erscheint ddas Pop-up-Menü auf dem Bildschirm. Sie können [[[Main menu] Option Pop-up-Menü-Modus aanklicken um zur Hauptmenü-Ansicht zu gelangen (wie in Abb. 5-2 gezeigt). Im Hauptmenü-Modus kkönnen Sie Einstellungen des Geräte-Managements wwie Display, Record, Network, Search, Device und System etc. -
Seite 15: Netzwerk-Einstellung
Bedienungsanleitung Ø [Record] Option ermöglicht den Aufnahmestatus (Enable/Disable) für jeden Kanal einzustellen. Ø [Bit rate] umfasst drei Optionen – Hochwertig, Gut und Normal. Ø [Frame rate] umfasst zwei Optionen – Fest und Manuell. Ist “Manuell” eingestellt und die Option [Frame rate setup] angeklickt, können Sie jedem Kanal die Bildfrequenz zuteilen. Ø... - Seite 16 Bedienungsanleitung Vorgehensweise: 1. Netzwerktyp auswählen (DHCP); 2. Eingang Media Port und Web-Port und Media Port entspricht nicht Web-Port; 3. <Save> Taste anklicken und neu starten, jetzt erfasst der DVR die IP-Adresse automatisch. 4. Falls <UPnP> Funktion auf “Off” gesetzt ist, können Sie die vom DVR erfasste IP-Adresse an den Router schicken und den jeweiligen Parameter einsetzen, wie in Abb.
-
Seite 17: Aufnahmesuche
Bedienungsanleitung Internetanbieter ab. Bei Änderung müssen Sie auf eine Website wie z.B. www.myipaddress.com von einem Computer gehen, der mit dem gleichen Router wie der DVR verknüpft ist um die neue IP-Adresse herauszufinden. 1、 Server: einen dynamischen, von ISP bereitgestellten Domainnamen-Server auswählen; 2、... - Seite 18 Bedienungsanleitung X8), Slow play (1/2, 1/4 und 1/8 Geschwindigkeit), Play, Pause/Frame, Rewind (X2, X4 und X8) verwenden. Wenn die Wiedergabe beendet ist, kehrt der DVR zum vorhergehenden Menü zurück. Abb. 5-13 Abb. 5-14 Sie können ebenfalls die Aufnahmen herausfiltern, die Sie nach Kanal oder Aufnahmemodus, basierend auf Datum/Zeitsuche, ansehen möchten.
-
Seite 19: Player Zur Wiedergabe
Bedienungsanleitung auf der Ansicht anklicken um alle benötigten Logs zu suchen, wie in Abb. 5-17(b) gezeigt. Abb. 5-17（a） Abb. 5-17（b） Abb. 5-18 Abb. 5-19 Export: Der Benutzer kann alle gesuchten Logs auf USB-Stick exportieren und im TXT-Format speichern. Bevor die Logs exportiert werden, auf korrekten Anschluss des USB-Sticks achten. Details siehe Abb. 5-18. Nach erfolgreichem Log-Export Schaltfläche [OK] anklicken, wie in Abb. -
Seite 20: Device Manage
Bedienungsanleitung Die Funktionen der Schaltflächen von links nach rechts sind wie folgt: [Play] Schaltfläche: startet Wiedergabe der aufgezeichneten Datei [Pause] Schaltfläche: schaltet Wiedergabe der aufgezeichneten Datei auf Pause [Stop] Schaltfläche: stoppt Wiedergabe der aufgezeichneten Datei [Rewind] Schaltfläche: Rückwärtswiedergabe aufgezeichneten Datei einer Geschwindigkeit X2, X4, X8 und X16. -
Seite 21: Alarm-Einstellung
Bedienungsanleitung Falls die Festplatte formatiert werden muss, wird der Status mit “no format” angegeben, sonst wird der Festplattenstatus mit “Normal” angegeben (siehe Abb. 5-23). Ø NO：vom System vorgegebene Festplattennummer Ø State： Festplatte verfügbar. Sie können die Festplatte nur verwenden, wenn sie formatiert ist. Status überprüfen. - Seite 22 Bedienungsanleitung gesendet werden sollen oder nicht. Sie können den Alarm des Summers und die Alarmzeit für alle Alarmtypen beliebig auswählen, für den Bewegungserfassungsalarm und I/O Statusalarm können Sie Email und Vollbild-Erinnerung einstellen. Alarm-Typ Funktion Löst Alarm aus, wenn DVR kein Videosignal empfangen kann (z.B. beschädigte Video Loss Kamera, beschädigtes Kabel oder Fehlfunktion der Stromversorgung).
-
Seite 23: Ptz-Einstellung
Bedienungsanleitung Anmerkung: Die Absender-Email wird benötigt um die IMAP/POP3/SMTP Funktion zu aktivieren [Einzelheiten siehe Abb. 5-28 & Abb. 5-29 (a & b), die IMAP/POP3/SMTP Aktivierungsfunktion für Gmail, QQ und SINA mail zeigen]. Ihr GMAIL ID einloggen und zur Seite der Einstellungen wechseln. Weiterleitung und POP/IMAP-Option herausfinden, [enable IMAP] Option durch Abhaken auswählen. -
Seite 24: Mobiltelefon-Einstellung
Bedienungsanleitung 5.3.6.4 Mobiltelefon-Einstellung Der DVR ist zur Zeit kompatibel mit Mobiltelefonen, die mit den Betriebssystemen Android, Windows Mobile，Symbian, Iphone und Blackberry auf 3G-Netzwerken laufen. Ausführliche Zugangsverfahren siehe separate Zugangsanweisungen für Mobiltelefon. [Main menuàDeviceàMobile] anklicken um ins [Mobile] Menü zu gelangen, wie in Abb. 5-31 gezeigt. -
Seite 25: Zeiteinstellung
Bedienungsanleitung 5.3.7.1 Zeiteinstellung [Main menuà system] anklicken und in die Ansicht für Zeiteinstellung gehen, wie in Abb. 5-35 gezeigt. Jetzt können Sie Datum/Zeit des Systems, Datum/Zeit Format und Zeitzone einstellen. NTP: Das Modell liefert NTP-Service. Wenn die NTP-Funktion auf <On> gestellt ist, den entsprechenden NTP-Server auswählen (umfasst: time.windows.com;... -
Seite 26: Sprachauswahl
Bedienungsanleitung Ø Video System: ermöglicht das Kamerasystem einzustellen (PAL, NTSC). Ø VGA Resolution: umfasst vier Optionen - 1280×1024、1024×768、800×600 und 1440×900. Ø OSD Device: ermöglicht Videoausgangsgerät, Hauptausgang und VGA auszuwählen. Durch Gedrückthalten der [Rew] Taste auf der Vorderseite kann das Ausgangsgerät schnell umgestellt werden. -
Seite 27: Menüsperre
Bedienungsanleitung Abb. 5-46(a) Abb. 5-46(b) Abb. 5-47 Anmerkung: 1. Vor Systemaktualisierung bitte das aktualisierte Programm bei Ihrem Lieferanten besorgen. 2. Während der Aktualisierung bitte weder die Stromversorgung abschalten noch den USB-Stick entfernen. 3. System startet erneut automatisch nach Beendigung der Systemaktualisierung. 4. -
Seite 28: Ptz-Steuerung
Bedienungsanleitung 5.6 PTZ Steuerung Abb. 5-49 Abb. 5-50 Abb. 5-51 Die automatische Cruise-Funktion [= Abfahren einer Überwachungstour einer Kamera] des PTZ- Einstellmenüs öffnen, falls die Cruise Funktion eingerichtet werden soll (Systemwerkseinstellung: on), und Cruise-Kanal, Cruise-Punkt, Gesamtmenge und Stopzeit etc. eingestellt werden sollen. Ø... -
Seite 29: Kapitel 6: Web-Anwendungsmanager
Bedienungsanleitung Kapitel 6: Web-Anwendungsmanager 6.1 Download und Installation von Plug-Ins 1. Ihren Web-Browser öffnen und IP-Adresse und Web-Port des DVR eingeben. 2. Falls Ihr Computer an das Internet angeschlossen ist, werden Sie zum Download und zur Installation von “ActiveX Control” aufgefordert. 3. -
Seite 30: Einloggen Über Webclient
Bedienungsanleitung 6.2 Einloggen über Webclient Nach der Plug-in-Installation Passwort eingeben und Schaltfläche [Log-in] anklicken, jetzt ist Fernzugriff auf den DVR über Webclient möglich. Das voreingestellte Passwort ist nicht eingetragen. Das System ermöglicht dem Admiistrator die Eingabe eines neuen Passwortes gemäß Anweisungen in Abschnitt 6.3.1.3 - [Device Manage] Menü einzusetzen. -
Seite 31: Wiedergabe
Bedienungsanleitung Anzeigemodus, einschließlich Vollbildschirm, 4-geteilten und 9-geteilten Bildschirm, auswählen. [ ] Symbol jedes Kanals anklicken um das Bild des Kanals anzuzeigen. ] Symbol anklicken um manuelle Aufnahme zu starten. Erfassung： Durch Anklicken der Schaltfläche wird das Live-Bild eines ausgewählten Kanals erfasst und im *.bmp Format auf dem PC gespeichert. -
Seite 32: Remote Set
Bedienungsanleitung Die Schaltfläche [Download] zum Download anklicken und die gewählte Aufnahmedatei auf einem bestimmten Speicherpfad speichern, wie in Abb. 6-4 gezeigt. Abb. 6-4 Sie können die [Save Path] Option in dem [Local Setting] Menü einstellen. Die [Play control] Leiste befindet sich unten in der Ansicht und die Optionen [Play], [Pause], [Stop], [Slow Play], [Fast Play], [Next Frame] und [Volume adjust]. -
Seite 33: Alarmparameter
Bedienungsanleitung Ist der Aufnahmemodus auf <Scheduled> eingestellt, können Sie in die Ansicht gelangen, wie in Abb. 6-8 gezeigt. Details siehe Abschnitt 5.3.2 – <Record set>. Abb. 6-8 ² Alarmparameter [Alarm Parameters] Option anklicken um in die Alarmansicht zu gelangen, wie in Abb. 6-9 gezeigt. Sie können Summerdauer, Nachalarmaufzeichnungszeit, Alarmendzeit einstellen, und die Voralarm-Aufzeichnungsfunktion für jeden Kanal aktivieren, und durch Abhaken auswählen, ob der Alarm per Email gesendet oder im Vollbildmodus angezeigt wird. -
Seite 34: Geräteparameter
Bedienungsanleitung <DDNS> anklicken um das <DDNS> Protokoll zu aktivieren und Domainnamen, Benutzernamen und Passwort einzustellen, wie in Abb. 6-13 gezeigt. Abb. 6-13 <Email Set> anklicken um Email-Aktivierung, Adresse des Alarm-Absenders und –Empfängers, SSL und Zeit etc. einzustellen, wie in Abb. 6-14 gezeigt. Abb. -
Seite 35: Device Manage
Bedienungsanleitung Abb. 6-17 Abb. 6-18 Abb. 6-19 ² Device Manage [Device Manage] Option erweitern um in Untermenüs zu gelangen – Systemeinstellung wie in Abb. 6-20 gezeigt. Abb. 6-20 Berechtigungseinstellung, wie in Abb. 6-21 gezeigt. Abb. 6-21 Sommerzeitumstellung, wie in Abb. 6-22 gezeigt. -
Seite 36: Local Set
Bedienungsanleitung Information über die Version, wie in Abb. 6-23 gezeigt. 6.3.1.4 Local set Abb. 6-23 Die Option ermöglicht die Einstellung von [Record Save Path], [Frame Save Path] und [File Save Path], wie in Abb. 6-24 gezeigt. Abb. 6-24 Anmerkung: <Record save Path>: ferngesteuerte manuelle Aufnahmedatei speichern <Frame save Path>: ferngesteuerte manuelle Momentaufnahme speichern <File save Path>... -
Seite 37: Kapitel 7: Technische Daten
Bedienungsanleitung Kapitel 7: Technische Daten Geräteparameter D9104 D9108 Videosystem NFSC/PAL(optional) Video/Audio- Video：H.264 Audio：8kHz*16bit ADPCM Kompressionsformat 4-Kanal-BNC-Eingang/2-Kanal- 8-Kanal-BNC-Eingang/2-Kanal- Video I/O BNC-Ausgang, VGA (optional) BNC-Ausgang, VGA (optional) 4-Kanal-Eingang/ Audio I/O 8-Kanal-Eingang / 1-Kanal-Ausgang 2-Kanal-Ausgang Display-Auflösung D1：704×576 (PAL) 704×480 (NTSC) Einzelner Kanal PAL：25 fps ，NTSC：30 fps Display-Bildfrequenz PAL: CIF(352x288) HD1(704x288) -
Seite 38: Kapitel 8: Anhang
Bedienungsanleitung Kapitel 8: Anhang 8.1 Einstellen des Aufnahmealarms Siehe untenstehende Matrix: “⊥ = nur Alarm ohne Aufnahme; AMR = Alarmaufnahme; NLR = Standardaufnahme; NOR = keine Aufnahme”. Sobald der Alarm ausgelöst wird, erscheint das Alarmsymbol, werden viele Alarme ausgelöst, erscheinen Bemerkungen auf dem Bildschirm. Aufnahmemodus zeitgesteuerte Einstellen des... -
Seite 39: Mailbox-Server-Liste
Bedienungsanleitung 8.3 Mailbox-Server-Liste Website Mailbox Absender Server（25） Empfänger Server（110） @163.com smtp.163.com pop3.163.com @vip.163.com smtp.vip.163.com pop.vip.163.com @188.com smtp.188.com pop.188.com www.163.com @126.com smtp.126.com pop3.126.com @netease.com smtp.netease.com pop.netease.com @yeah.net smtp.yeah.net pop.netease.com www.qq.com @qq.com smtp.qq.com pop.qq.com 163.net smtp.163vip.net popx.163vip.net www.sina.com @sina.com.cn smtp.sina.com.cn pop3.sina.com.cn @yahoo.com.cn smtp.mail.yahoo.com.cn pop.mail.yahoo.com.cn www.yahoo.com @yahoo.com... -
Seite 40: Fehlerbeseitigung
Bedienungsanleitung 8.4 Fehlerbeseitigung Frage: Das System erkennt die Festplatte nicht. Was kann man tun? Antwort: Stellen Sie sicher, dass Stromversorgungssystem und Daten- und Stromkabel angeschlossen sind. F: Wir haben das Passwort geändert, können uns aber nicht an das neue Passwort erinnern, wie können wir ins System kommen? A: Wenn Sie das Systempasswort vergessen haben, wenden Sie sich bitte an das Servicepersonal. -
Seite 41: Systemkonfiguration
Bedienungsanleitung 8.5 Systemkonfiguration 4-Kanal – Typ A Typ B... - Seite 42 Bedienungsanleitung 8-Kanal – Typ A Typ B...
- Seite 43 Diese Bedienungsanleitung ist urheberrechtlich für MONACOR INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt. ® MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright by MONACOR INTERNATIONAL. All rights reserved.
