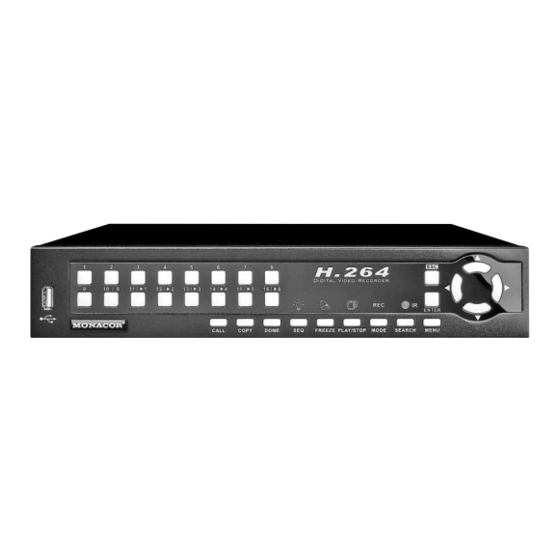

Monacor DMR-604 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Monacor Anleitungen
  4. Digitaler Video Recorder
  5. DMR-604
  6. Bedienungsanleitung

Monacor DMR-604 Bedienungsanleitung

Digitaler multiplexrekorder
Vorschau ausblenden Andere Handbücher für DMR-604:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

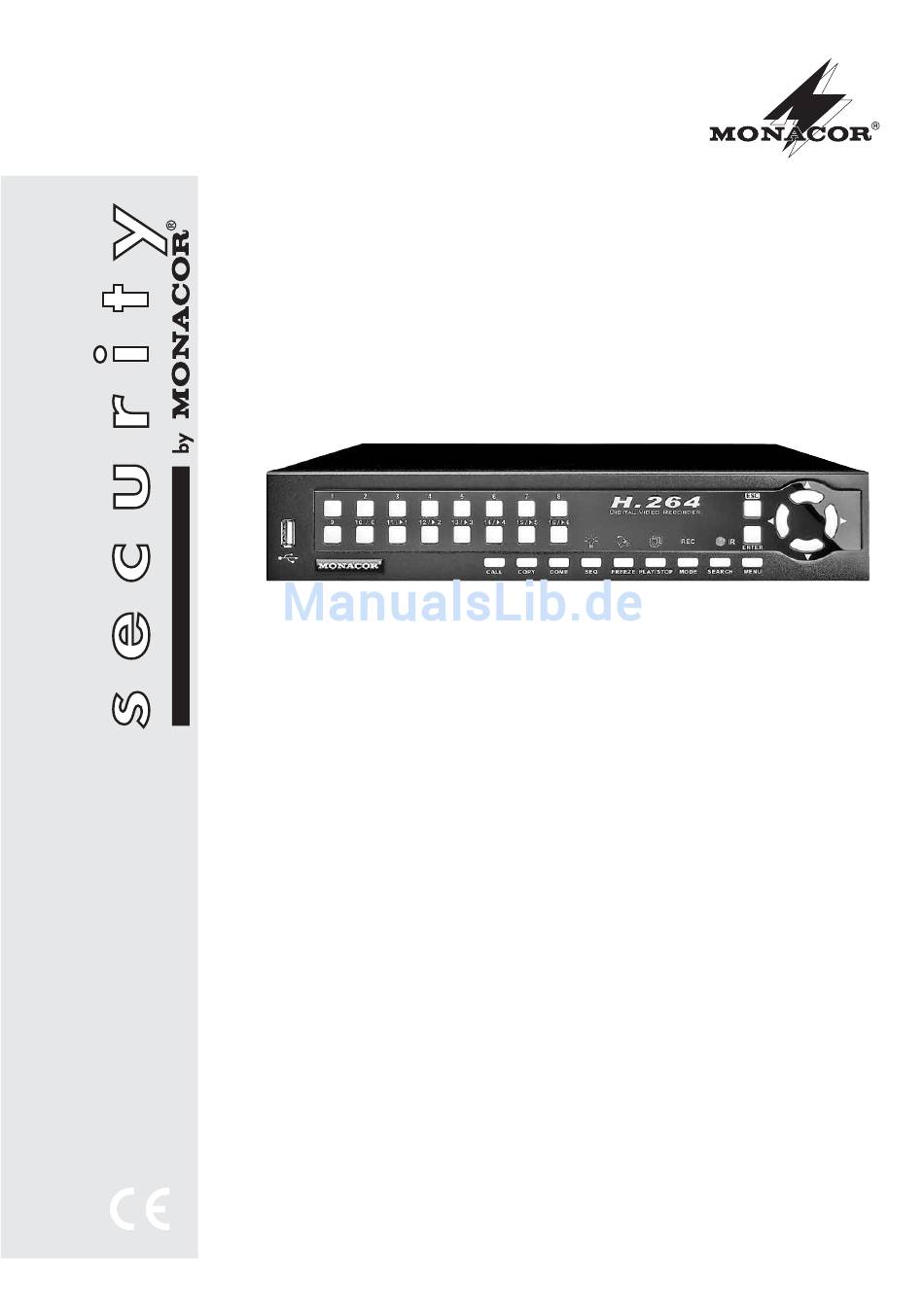

DIGITALER MULTIPLEXREKORDER
DIGITAL MULTIPLEX RECORDER
DMR - 604
Best.-Nr. 18.2520
DMR - 608
Best.-Nr. 18.2530
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D'EMPLOI
ISTRUZIONI PER L'USO
VEILIGHEIDSVOORSCHRIFTEN
CONSEJOS DE SEGURIDAD
ŚRODKI BEZPIECZEŃSTWA
SIKKERHEDSOPLYSNINGER
SÄKERHETSFÖRESKRIFTER
TURVALLISUUDESTA
DMR - 616
Best.-Nr. 18.2540
