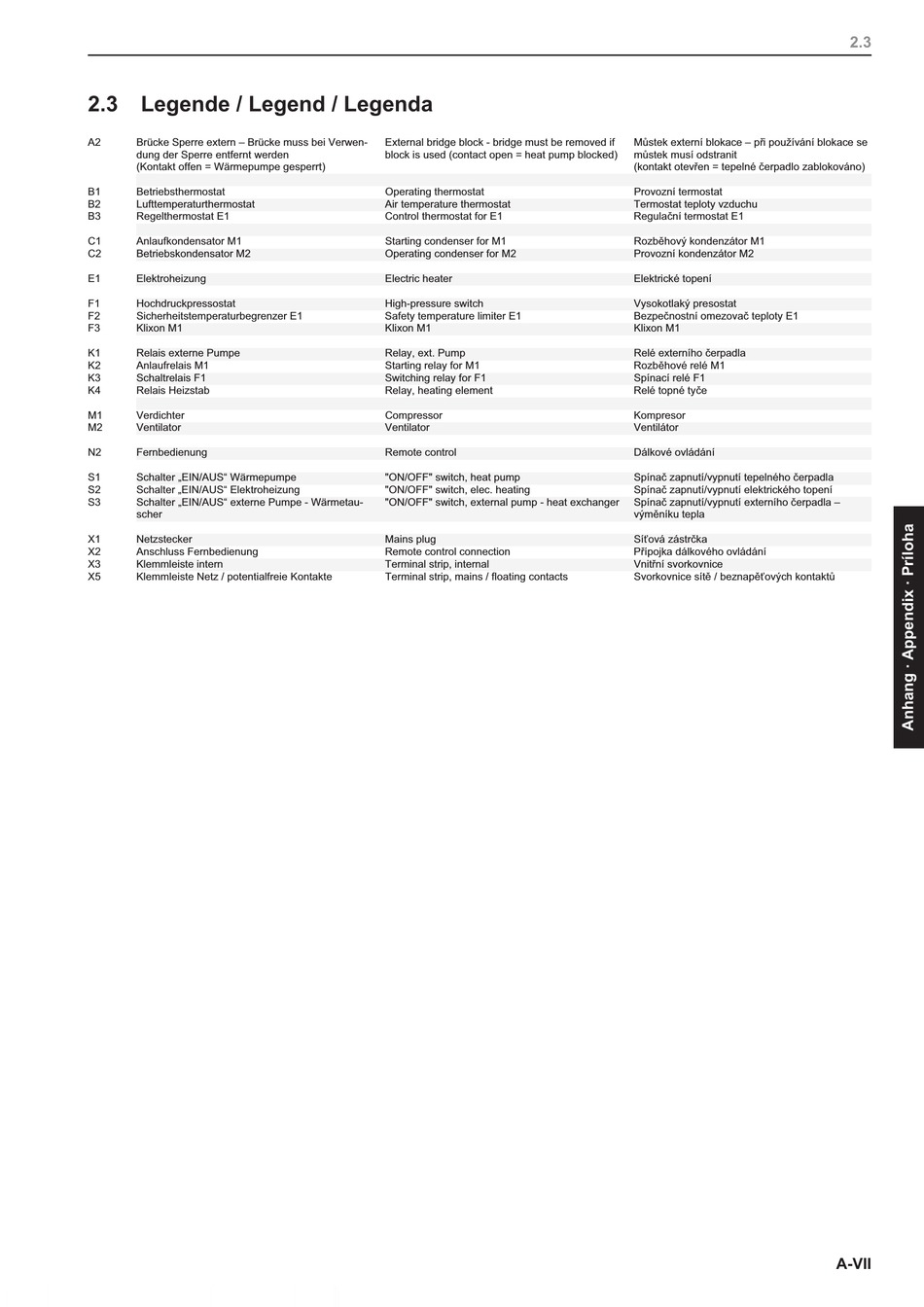

2.3 Legende / Legend / Legenda

A2 Brücke Sperre extern – Brücke muss bei Verwen-
dung der Sperre entfernt werden
(Kontakt offen = Wärmepumpe gesperrt)
B1 Betriebsthermostat
B2 Lufttemperaturthermostat
B3 Regelthermostat E1
C1 Anlaufkondensator M1
C2 Betriebskondensator M2
E1 Elektroheizung
F1 Hochdruckpressostat
F2 Sicherheitstemperaturbegrenzer E1
F3 Klixon M1
K1 Relais externe Pumpe
K2 Anlaufrelais M1
K3 Schaltrelais F1
K4 Relais Heizstab
M1 Verdichter
M2 Ventilator
N2 Fernbedienung
S1 Schalter „EIN/AUS" Wärmepumpe
S2 Schalter „EIN/AUS" Elektroheizung
S3 Schalter „EIN/AUS" externe Pumpe - Wärmetau-
scher
X1 Netzstecker
X2 Anschluss Fernbedienung
X3 Klemmleiste intern
X5 Klemmleiste Netz / potentialfreie Kontakte
External bridge block - bridge must be removed if
block is used (contact open = heat pump blocked)
Operating thermostat
Air temperature thermostat
Control thermostat for E1
Starting condenser for M1
Operating condenser for M2
Electric heater
High-pressure switch
Safety temperature limiter E1
Klixon M1
Relay, ext. Pump
Starting relay for M1
Switching relay for F1
Relay, heating element
Compressor
Ventilator
Remote control
"ON/OFF" switch, heat pump
"ON/OFF" switch, elec. heating
"ON/OFF" switch, external pump - heat exchanger
Mains plug
Remote control connection
Terminal strip, internal
Terminal strip, mains / floating contacts
M stek externí blokace – p i používání blokace se
m stek musí odstranit
(kontakt otev en = tepelné þerpadlo zablokováno)
Provozní termostat
Termostat teploty vzduchu
Regulaþní termostat E1
Rozb hový kondenzátor M1
Provozní kondenzátor M2
Elektrické topení
Vysokotlaký presostat
Bezpeþnostní omezovaþ teploty E1
Klixon M1
Relé externího þerpadla
Rozb hové relé M1
Spínací relé F1
Relé topné tyþe
Kompresor
Ventilátor
Dálkové ovládání
Spínaþ zapnutí/vypnutí tepelného þerpadla
Spínaþ zapnutí/vypnutí elektrického topení
Spínaþ zapnutí/vypnutí externího þerpadla –
vým níku tepla
Sí ová zástrþka
P ípojka dálkového ovládání
Vnit ní svorkovnice
Svorkovnice sít / beznap ových kontakt
2.3
A-VII
