CZ

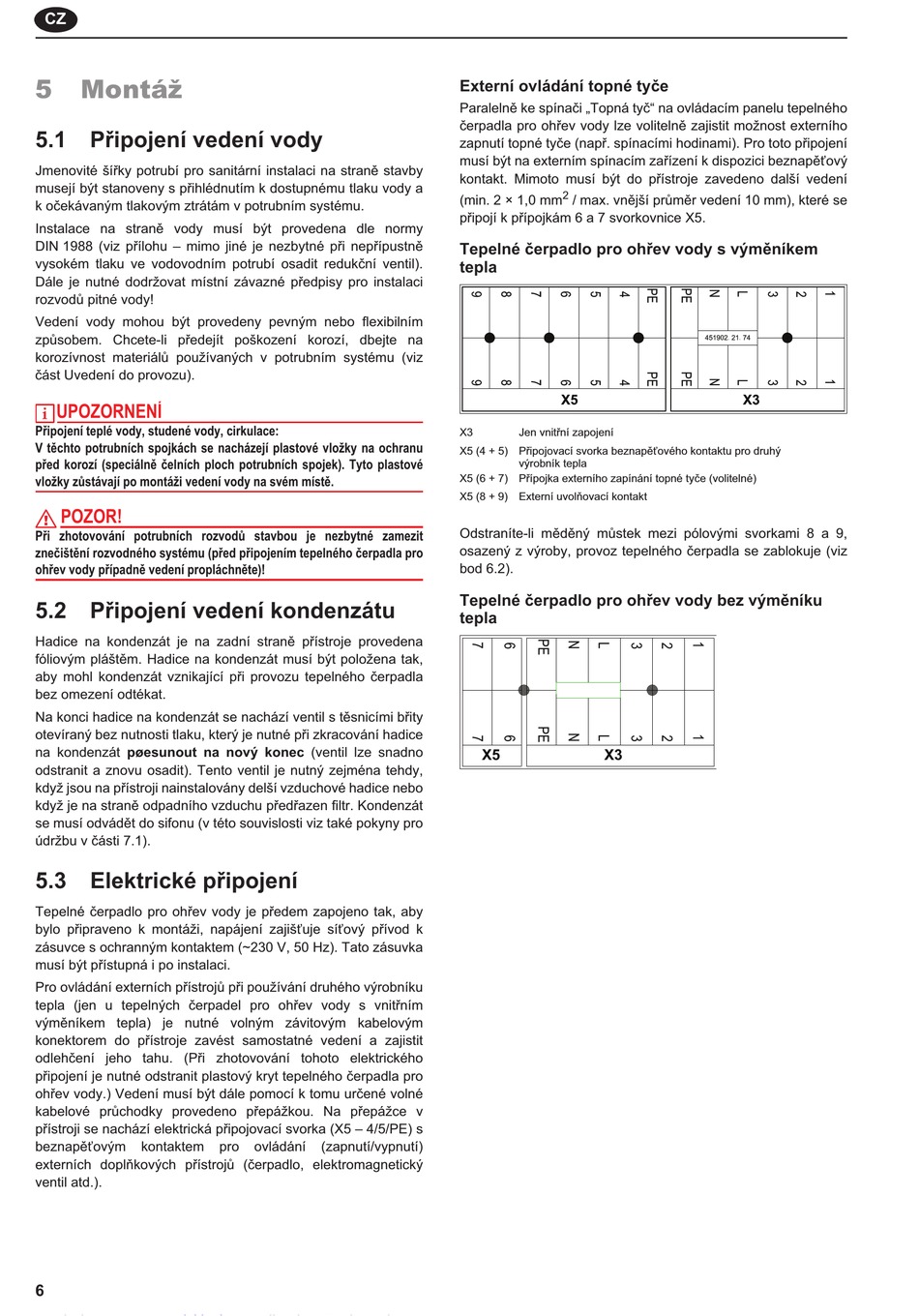

5 Montáž
5.1 P ipojení vedení vody
Jmenovité ší ky potrubí pro sanitární instalaci na stran stavby
musejí být stanoveny s p ihlédnutím k dostupnému tlaku vody a
k oþekávaným tlakovým ztrátám v potrubním systému.
Instalace na stran vody musí být provedena dle normy
DIN 1988 (viz p ílohu – mimo jiné je nezbytné p i nep ípustn
vysokém tlaku ve vodovodním potrubí osadit redukþní ventil).
Dále je nutné dodržovat místní závazné p edpisy pro instalaci
rozvod pitné vody!
Vedení vody mohou být provedeny pevným nebo flexibilním
zp sobem. Chcete-li p edejít poškození korozí, dbejte na
korozívnost materiál používaných v potrubním systému (viz
þást Uvedení do provozu).
UPOZORNENÍ
P ipojení teplé vody, studené vody, cirkulace:
V t chto potrubních spojkách se nacházejí plastové vložky na ochranu
p ed korozí (speciáln ÿelních ploch potrubních spojek). Tyto plastové
vložky z stávají po montáži vedení vody na svém míst .
POZOR!
P i zhotovování potrubních rozvod
zneÿišt ní rozvodného systému (p ed p ipojením tepelného ÿerpadla pro
oh ev vody p ípadn vedení propláchn te)!
5.2 P ipojení vedení kondenzátu
Hadice na kondenzát je na zadní stran
fóliovým plášt m. Hadice na kondenzát musí být položena tak,
aby mohl kondenzát vznikající p i provozu tepelného þerpadla
bez omezení odtékat.
Na konci hadice na kondenzát se nachází ventil s t snicími b ity
otevíraný bez nutnosti tlaku, který je nutné p i zkracování hadice
na kondenzát pøesunout na nový konec (ventil lze snadno
odstranit a znovu osadit). Tento ventil je nutný zejména tehdy,
když jsou na p ístroji nainstalovány delší vzduchové hadice nebo
když je na stran odpadního vzduchu p ed azen filtr. Kondenzát
se musí odvád t do sifonu (v této souvislosti viz také pokyny pro
údržbu v þásti 7.1).
5.3 Elektrické p ipojení
Tepelné þerpadlo pro oh ev vody je p edem zapojeno tak, aby
bylo p ipraveno k montáži, napájení zajiš uje sí ový p ívod k
zásuvce s ochranným kontaktem (~230 V, 50 Hz). Tato zásuvka
musí být p ístupná i po instalaci.
Pro ovládání externích p ístroj p i používání druhého výrobníku
tepla (jen u tepelných þerpadel pro oh ev vody s vnit ním
vým níkem tepla) je nutné volným závitovým kabelovým
konektorem do p ístroje zavést samostatné vedení a zajistit
odlehþení jeho tahu. (P i zhotovování tohoto elektrického
p ipojení je nutné odstranit plastový kryt tepelného þerpadla pro
oh ev vody.) Vedení musí být dále pomocí k tomu urþené volné
kabelové pr chodky provedeno p epážkou. Na p epážce v
p ístroji se nachází elektrická p ipojovací svorka (X5 – 4/5/PE) s
beznap ovým kontaktem
externích dopl kových p ístroj
ventil atd.).
6
stavbou je nezbytné zamezit
p ístroje provedena
pro ovládání (zapnutí/vypnutí)
(þerpadlo, elektromagnetický
Externí ovládání topné tyþe
Paraleln ke spínaþi „Topná tyþ" na ovládacím panelu tepelného
þerpadla pro oh ev vody lze voliteln zajistit možnost externího
zapnutí topné tyþe (nap . spínacími hodinami). Pro toto p ipojení
musí být na externím spínacím za ízení k dispozici beznap ový
kontakt. Mimoto musí být do p ístroje zavedeno další vedení
2
(min. 2 × 1,0 mm / max. vn jší pr m r vedení 10 mm), které se
p ipojí k p ípojkám 6 a 7 svorkovnice X5.
Tepelné þerpadlo pro oh ev vody s vým níkem
tepla
X3 Jen vnit ní zapojení
X5 (4 + 5) P ipojovací svorka beznap ového kontaktu pro druhý
výrobník tepla
X5 (6 + 7) P ípojka externího zapínání topné tyþe (volitelné)
X5 (8 + 9) Externí uvol ovací kontakt
Odstraníte-li m d ný m stek mezi pólovými svorkami 8 a 9,
osazený z výroby, provoz tepelného þerpadla se zablokuje (viz
bod 6.2).
Tepelné þerpadlo pro oh ev vody bez vým níku
tepla
