Hydraulisches Einbindungsschema / Hydraulic Block Diagram / Schéma Hydraulického Napojení; Legende / Legend / Legenda - EWT Clima WP 301S Inbetriebnahmeanweisungen

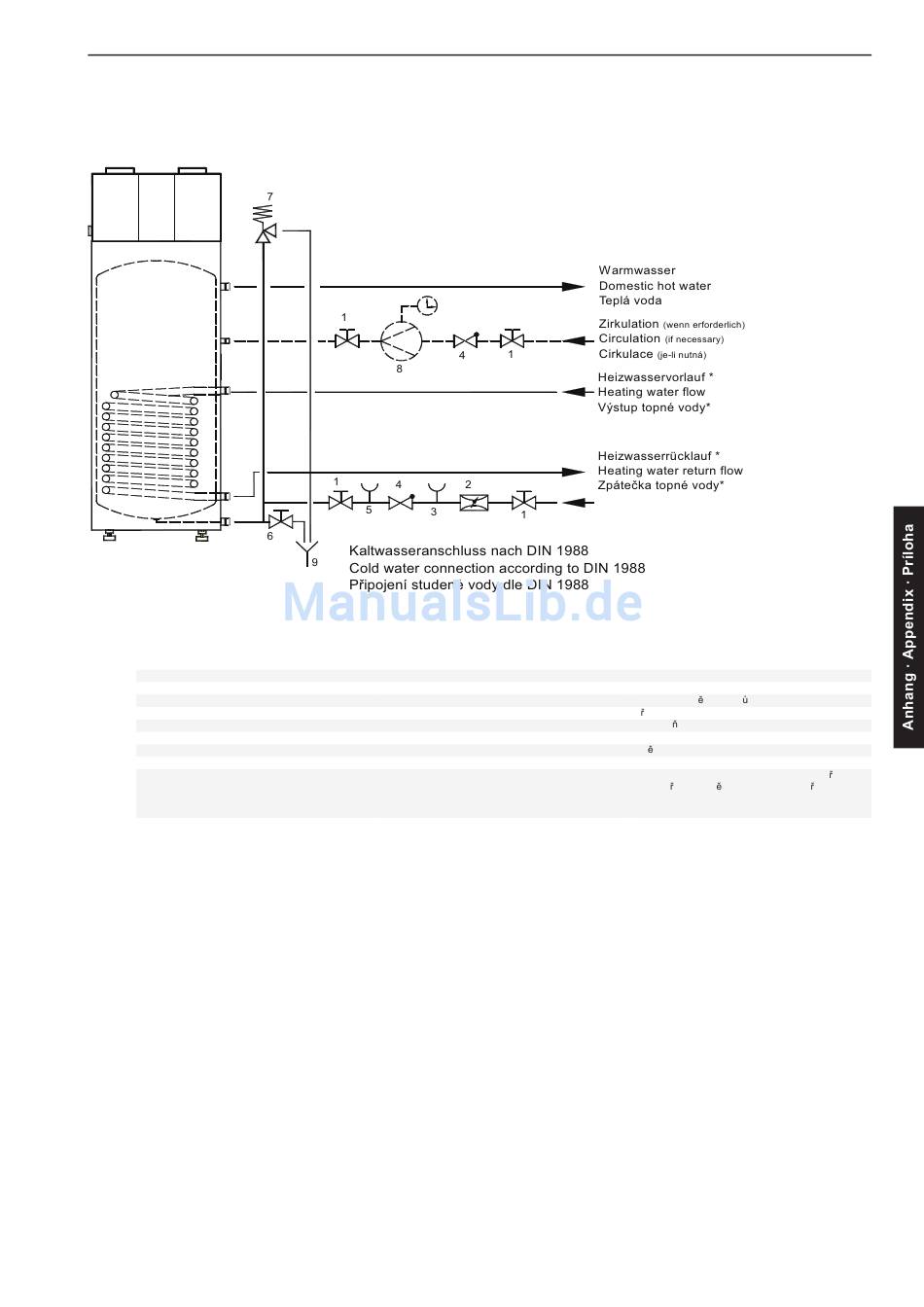

1.3 Hydraulisches Einbindungsschema / Hydraulic Block Diagram /
Schéma hydraulického napojení

1.4 Legende / Legend / Legenda

1 Absperrventil
2 Druckminderventil
3 Prüfventil
4 Rückflussverhinderer
5 Manometeranschlussstutzen
Entleerungsventil
6
7 Membran-Sicherheitsventil
8 Zirkulationspumpe
9 Abfluss
* bei Warmwasser-Wärmepumpen ohne innerem
Wärmetauscher entfallen die Anschlüsse für den
zweiten Wärmeerzeuger (d.h. kein Heizwasservor-
lauf und kein Heizwasserrücklauf)
Shutoff valve
Pressure reducing valve
Test valve
Return flow inhibitor
Pressure gauge connecting stubs
Drain valve
Diaphragm safety valve
Circulation pump
Outlet
No connections for second heat generator required
(i.e. no heating water flow and no heating water
return flow) for hot-water heat pumps without inter-
nal heat exchanger
Uzavírací ventil
Redukþní ventil
Kontrolní ventil
Omezovaþ zp tného pr toku
P ipojovací hrdlo manometru
Vyprazd ovací ventil
Membránový bezpeþnostní ventil
Ob hové þerpadlo
Odtok
U Warmwasser tepelných þerpadel pro oh ev vody
bez vnit ního vým níku tepla nejsou p ípojky
druhého výrobníku tepla (tj. výstup topné vody a
zpáteþka topné vody)
