GIRA
Binäreingang 4fach 230V AC REG
Info
Gebrauchsanweisung
Binäreingang 4fach 230V AC REG
Binäreingang 4fach 24V AC/DC REG
230 V AC
L 1
L 2
L 3
A1.1 A1.2
A1.3 A1.4
1.1 1.2
1.3
1.4
fault
Störung
230 V AC
A2
N
24V AC / DC
A1.1 A1.2
A1.3 A1.4
1.1 1.2
1.3 1.4
fault
Störung
24 V AC/DC
A2
GND
Binäreingang 4-fach REG
Funktion
Diese Geräte sind Produkte des instabus-EIB-Sy-
stems und entsprechen den EIBA-Richtlinien. Detail-
lierte Fachkenntnisse durch instabus-Schulungen
werden zum Verständnis vorausgesetzt.
Die Funktion der Geräte ist softwareabhängig. Detail-
lierte Informationen, welche Software geladen werden
kann und welcher Funktionsumfang sich damit ergibt
sowie die Software selbst, sind der Produktdatenbank
des Herstellers zu entnehmen.
Die Binäreingänge 230 V und 24 V erkennen an ihren
Signaleingängen das Anliegen und den Wechsel des
Signalspannungspotentiales und senden in
Abhängigkeit ihrer Parametrierung Befehle auf den
instabus-EIB.
Die Geräte besitzen vier voneinander unabhängige
Eingänge, deren Eingangssignale getrennt verarbeitet
werden. Alle Eingänge können gleichzeitig mit Si-
gnalspannung beaufschlagt werden (ED = 100%).
Das gemeinsame Bezugspotential für die 4 Eingänge
wird immer an Klemme A2 angeschlossen. Je Kanal
zeigt eine gelbe LED den Eingangsstatus an. Eine
rote LED auf der Gehäusefront signalisiert eine Stö-
rung.
Binäreingang 230 V

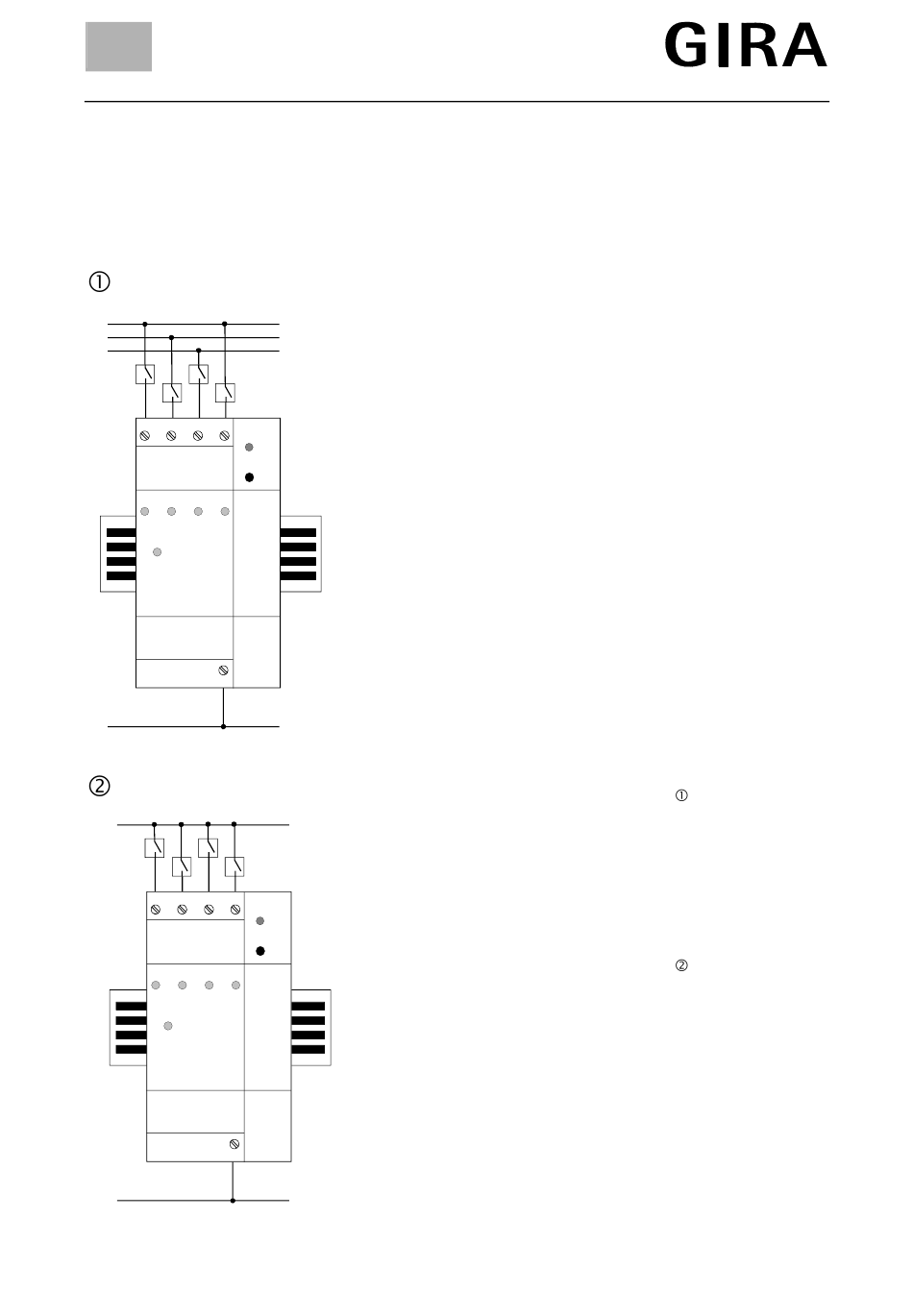

Der Anschluß erfolgt gemäß Bild
Bezugspotential an Klemme A2 (Neutralleiter) können
an den Signaleingängen A1.1 - A1.4 verschiedene
Außenleiter angeschlossen werden.
Nichtbeachtung kann zur Zerstörung des Gerätes
führen. Bei Montagearbeiten muß allpolig abgeschal-
tet werden.

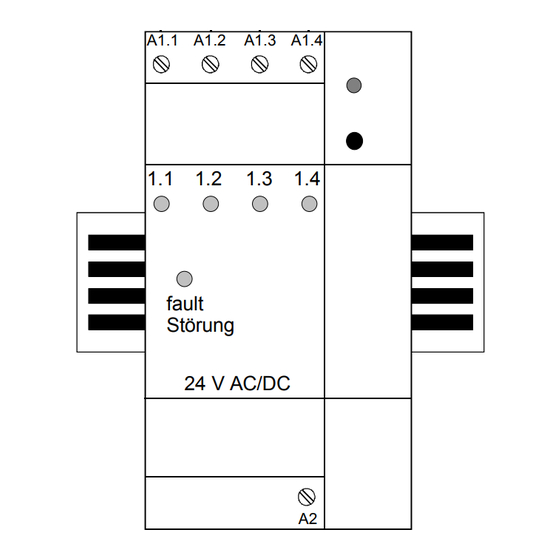

Binäreingang 24 V
Der Anschluß erfolgt gemäß Bild
Der Binäreingang 24 V wertet AC- und DC-Signale
aus. Bei Gleichspannungsbetrieb ist auf die richtige
Polung zu achten. (GND an Klemme A2)
Montage
Achtung! Einbau und Montage elektrischer Geräte
dürfen nur durch eine Elektrofachkraft erfolgen.
Planung, Installation und Inbetriebnahme des Gerätes
erfolgen mit Hilfe einer von der EIBA zertifizierten
Software.
02/97
Bestell-Nr.: 0562 00
Bestell-Nr.: 0631 00
. Bei gleichem
.
Seite: 1 von 3
