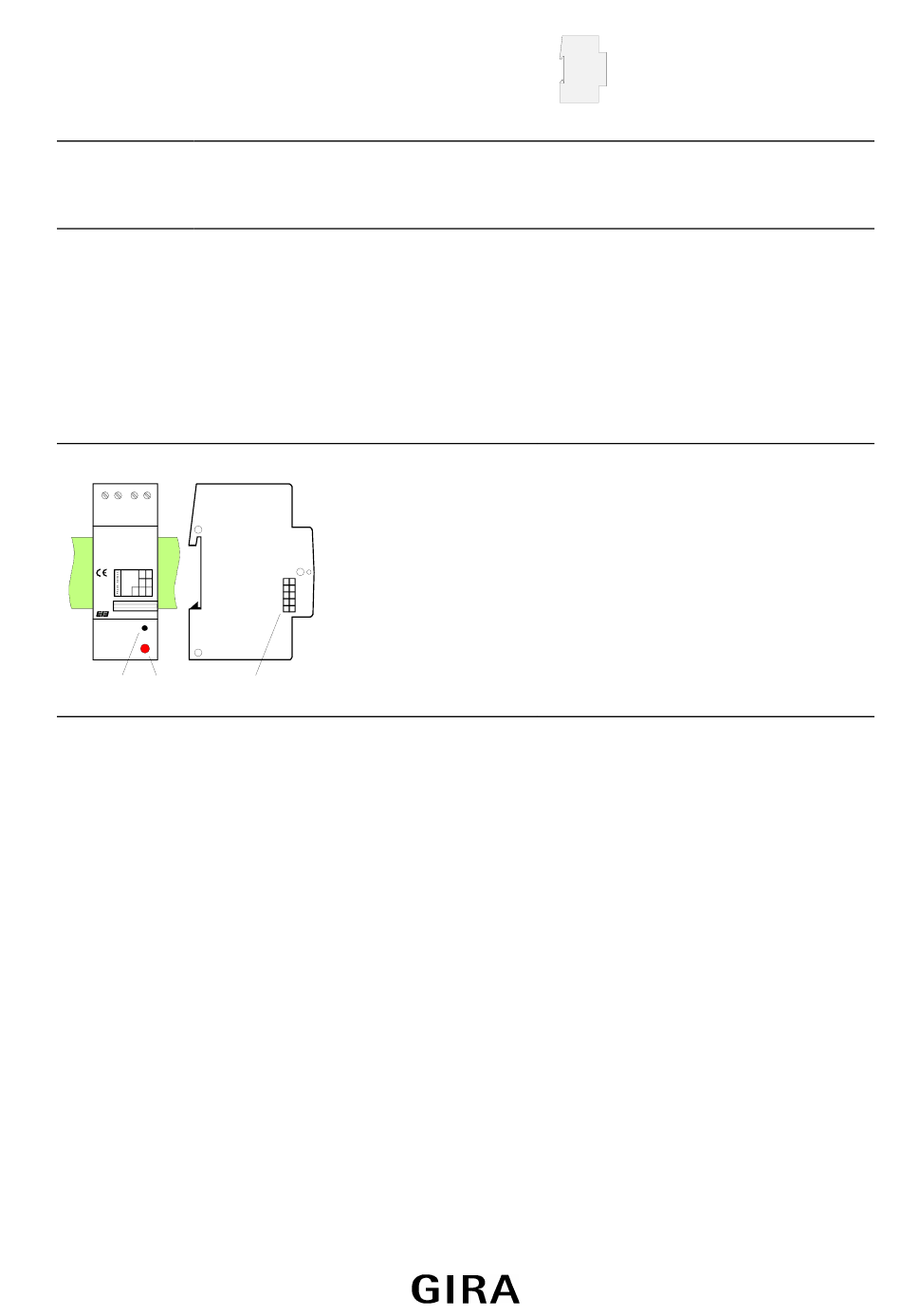

Gira Giersiepen, Kontroller, Kontroller, Netzankoppler REG Funktionsbeschreibung: Mit dem Powernet EIB Netzankoppler REG werden Befehle des Powernet EIB Systems empfangen und bearbeitet. Das Ergebnis wird als Befehl auf den Powernet EIB gesendet. Dabei können logische Verknüpfungen, Zeitverzögerungen Telegramm-Vervielfältigungen und ähnliches realisiert werden.
Seite 2
Powernet EIB System System Schutzart: IP 20 Prüfzeichen: Verhalten bei Spannungsausfall: keine Reaktion Verhalten bei Spannungswiederkehr: softwareabhängig Umgebungstemperatur: -5°C bis +45°C max. Gehäusetemperatur Lager-/ Transporttemperatur: Befestigungsart: Aufschnappen auf Hut- und Datenschiene Ausgang: Anzahl: Schaltspannung: Schaltvermögen: Schaltwiederholung: Anschluß: Anschlußbild: Klemmenbelegung: 230 V AC 230 V AC Powernet EIB Bereich:...
Seite 3
Powernet EIB System System Software-Beschreibung: ETS-Suchpfad: ETS-Symbol: Gira Giersiepen, Kontroller, Kontroller, Netzankoppler REG ≥ 1 & Applikationen: Kurzbeschreibung: Name: Von: Seite: Datenbank 2-Kanal 1 Bit auf 8 Bit Umsetzer 1 » 8 Bit Umsetzer 600B01 06.98 ab 2.2 Verknüpfung mit 1 Gatter (8 Eingänge) 1 x 8 Eingänge 600602...
Seite 4
Powernet EIB System System 0516-00 Seite 4/52 Stand 06/98 Technische Änderungen vorbehalten...
Seite 5
Powernet EIB System System Applikationsbeschreibung: 1 » 8 Bit Umsetzer 600B01 • Telegrammumsetzung von 1 Bit auf 8 Bit für Wertgeber oder Lichtszenennebenstelle (2 Kanäle) • Freigabefunktion oder Verknüpfungsfunktion der Eingänge (UND, ODER, XOR) je Kanal parametrierbar • Verhalten des Verknüpfungsobjektes bei Initialisierung einstellbar •...
Seite 6
Powernet EIB System System 1 >> 8 Bit Umsetzer 600B01 Umsetzer 1: Allgemein Betriebsart Ausgabe bei Eingang (oder Verknüpfungsergebnis) = 0 ? Wert (0...255) / Lichtszene (1...8) Ausgabe bei Eingang (oder Verknüpfungsergebnis) = 1 ? Wert (0...255) / Lichtszene (1...8) Ausgabeverzögerung? Ausgabeverzögerung Basis Ausgabeverzögerung Faktor (2...127)
Seite 7
Powernet EIB System System Anzahl der Adressen (max.): Anzahl der Zuordnungen (max.): Kommunikationsobjekte: Objekt: Funktion: Name: Typ: Flag: Eingabe Umsetzer 1 1 Bit Sperren/Verknüpfung Umsetzer 1 1 Bit Eingabe Umsetzer 2 1 Bit Sperren/Verknüpfung Umsetzer 2 1 Bit Ausgabe Umsetzer 1 1 Byte SKÜ...
Seite 8
Powernet EIB System System Umsetzer 1: Allgemein Ausgabeverzögerung? Die Ausgabewerte werden zeitverzögert gesendet. Dadurch besteht z.B. die Mög- lichkeit Lichtzenentastsensoren über 1Bit- Werte zu kaskadieren Die Ausgabewerte werden nicht zeitver- NEIN zögert gesendet. Ausgabeverzögerung, Definition der Zeitbasis für die Ausgabe- 130 ms--260 ms--520 ms--1,0 sec verzögerung, Zeit = Faktor ·...
Seite 9
Powernet EIB System System Umsetzer 1: Feigabe/ Verknüpfung Verknüpfung Objekt 0 mit nur relevant bei "Verknüpfung": Objekt 1 Eingang 1 und Eingang 2 werden UND verknüpft ODER Eingang 1 und Eingang 2 werden ODER verknüpft EXCLUSIV ODER Eingang 1 und Eingang 2 werden EXCLUSIV ODER verknüpft Sendekriterium nur relevant bei "Verknüpfung":...
Seite 10
Powernet EIB System System 0516-00 Seite 10/52 Stand 06/98 Technische Änderungen vorbehalten...
Seite 11
Powernet EIB System System Applikationsbeschreibung: 1 x 8 Eingänge 600602 • Logisches Gatter mit 8 Eingängen und einem Ausgang • Verknüpfungsfunktion einstellbar (UND, ODER, Nicht UND, Nicht ODER) • Verhalten der Eingänge einzeln parametrierbar • Telegrammrate, Sendekriterium und zyklisches Senden einstellbar Objekt 0-7 (Eingabe 1-8) 1-Bit Eingabeobjekte für das logische Gatter Objekt 8 (Ausgabe)
Seite 12
Powernet EIB System System Verhalten des Ausgangs Sendekriterium Zyklisches Senden? Zyklisches Senden Basis Zyklisches Senden Faktor Sendezeitpunkt bei zyklischem Senden VZ = Voller Zugriff Parameterbild (Teil 2) Anzahl der Adressen (max.): Anzahl der Zuordnungen (max.): Kommunikationsobjekte: Objekt: Funktion: Name: Typ: Flag: Eingabe 1 Gatter...
Seite 13
Powernet EIB System System Allgemein Verknüpfung für das gem. Objekt 0 bis 7 werden UND verknüpft Ausgabegatter (AND) zu Objekt 8 & NICHT-UND Objekt 0 bis7 werden NICHT-UND (NAND) verknüpft zu Objekt 8 & ODER Objekt 0 bis7 werden ODER verknüpft (OR) zu Objekt 8 ≥1...
Seite 14
Powernet EIB System System Eingänge vom Gatter Verhalten vom Eingang x Der Wert des Eingangs x entspricht Eingang: = Objektwert dem Wert von Objekt x-1. Nach Bus- (Eingang 1 bis 8, spannungswiederkehr ist der Wert des getrennt einstellbar) Objektes x-1 = 0 ! Objekt x-1 = 0 →...
Seite 15
Powernet EIB System System Verhalten des Ausgangs Sendezeitpunkt bei Erst nach Ablauf der Zykluszeit wird ein nach Zyklus zyklischem Senden Telegramm gesendet. Eine Ausgangs- änderung wird nicht sofort übernom- men, sondern erst nach Ablauf der Zykluszeit gesendet. nach Zyklus und Ausgangs- Nach Ablauf der Zykluszeit wird ein änderung Telegramm gesendet.
Seite 16
Powernet EIB System System 0516-00 Seite 16/52 Stand 06/98 Technische Änderungen vorbehalten...
Seite 17
Powernet EIB System System Applikationsbeschreibung: 2 x 2 Eingänge 600402 • Logische Verschaltung von 2 Eingangsgatter und einem Ausgangsgatter • Verknüpfungsfunktion für alle Gatter separat einstellbar • Verhalten der Eingänge einzeln parametrierbar • Telegrammrate, Sendekriterium und zyklisches Senden einstellbar Objekt 0-3 (Eingabe 1 bzw. 2) 1-Bit Eingabeobjekte für die logischen Eingangsgatter 1 bzw.
Seite 18
Powernet EIB System System 2 x 2 Eingänge 600402 Allgemein Telegrammrate (VZ) Verknüpfung Eingangsgatter 1 Verknüpfung Eingangsgatter 2 Verknüpfung für das Ausgangsgatter Eingänge von Gatter 1 Verhalten vom Eingang 1 Verhalten vom Eingang 2 Eingänge von Gatter 2 Verhalten vom Eingang 1 Verhalten vom Eingang 2 Verhalten des Ausgangs Sendekriterium...
Seite 19
Powernet EIB System System Parameter Beschreibung: Werte: Kommentar: Allgemein Telegrammrate 30 Telegramme pro 17 sec Es werden max. XX Telegramme pro 60 Telegramme pro 17 sec 17 sec gesendet. 100 Telegramme pro 17 sec 127 Telegramme pro 17 sec (VZ) Verknüpfung Objekt 0 und 1 werden UND (AND) Eingangsgatter 1...
Seite 20
Powernet EIB System System Allgemein Verknüpfung Objekt 0 und 1 werden UND (AND) Eingangsgatter 2 (AND) verknüpft zum Ausgang Gatter 2 Eingangs- & Gatter 2 gatter 1 Ausgangs- gatter NICHT-UND Objekt 0 und 1 werden NICHT-UND Eingangs- (NAND) (NAND) verknüpft zum Ausgang gatter 2 Gatter 2 &...
Seite 21
Powernet EIB System System Allgemein Verknüpfung für das Ausgang Gatter 1 und Ausgang Gatter 2 Ausgangsgatter (AND) werden UND (AND) verknüpft zum Ausgang Gatter 3 Eingangs- gatter 1 & Ausgangs- gatter Eingangs- NICHT-UND Ausgang Gatter 1 und Ausgang Gatter 2 gatter 2 (NAND) werden NICHT-UND (NAND) verknüpft...
Seite 22
Powernet EIB System System Eingänge von Gatter 1 Verhalten von Eingang x Der Wert des Eingangs x entspricht Eingang: = Objektwert dem Wert von Objekt x-1. Nach Bus- (getrennt Einstellbar für spannungswiederkehr ist der Wert des Eingang 1 bzw. 2) Objektes x-1 = 0 ! Objekt x-1 = 0→...
Seite 23
Powernet EIB System System Verhalten des Ausgangs Sendezeitpunkt bei Erst nach Ablauf der Zykluszeit wird ein nach Zyklus zyklischem Senden Telegramm gesendet. Eine Ausgangs- änderung wird nicht sofort übernom- men, sondern erst nach Ablauf der Zykluszeit gesendet. nach Zyklus und Sendekriterium Ein Telegramm wird erst nach Ablauf der Zykluszeit gesendet.
Seite 24
Powernet EIB System System 0516-00 Seite 24/52 Stand 06/98 Technische Änderungen vorbehalten...
Seite 25
Powernet EIB System System Applikationsbeschreibung: 2 x 4 Eingänge 600502 • 2 logische Gatter mit je 4 Eingängen und je 1 Ausgang • Verknüpfungsfunktion für beide Gatter separat einstellbar • Verhalten der Eingänge einzeln parametrierbar • Telegrammrate, Sendekriterium und zyklisches Senden einstellbar Objekt 0-7 (Eingabe x) 1-Bit Eingabeobjekte für die logischen Gatter 1 bzw.
Seite 26
Powernet EIB System System 2 x 4 Eingänge 600502 Allgemein Telegrammrate (VZ) Verknüpfung für das Gatter 1 Verknüpfung für das Gatter 2 Eingänge von Gatter 1 Verhalten vom Eingang 1 Verhalten vom Eingang 2 Verhalten vom Eingang 3 Verhalten vom Eingang 4 Eingänge von Gatter 2 siehe "Eingänge von Gatter 1"...
Seite 27
Powernet EIB System System Parameter Beschreibung: Werte: Kommentar: Allgemein Telegrammrate 30 Telegramme pro 17 sec Es werden max. XX Telegramme pro 60 Telegramme pro 17 sec 17 sec gesendet. 100 Telegramme pro 17 sec 127 Telegramme pro 17 sec (VZ) Verknüpfung für das Objekt 0, 1, 2, 3 werden UND (AND) Gatter 1...
Seite 28
Powernet EIB System System Allgemein Verknüpfung für das Objekt 4, 5, 6, 7 werden UND (AND) Gatter 2 (AND) verknüpft zum Ausgang Gatter 2 (Objekt 9) Gatter 1 Gatter 2 & NICHT-UND Objekt 4, 5, 6, 7 werden NICHT-UND Gatter 2 (NAND) (NAND) verknüpft zum Ausgang Gatter 2 (Objekt 9)
Seite 29
Powernet EIB System System Eingänge von Gatter 1 Verhalten von Eingang x Der Wert des Eingangs x entspricht Eingang: = Objektwert dem Wert von Objekt y. Nach Bus- (Eingang 1 bis 4 [x], spannungswiederkehr ist der Wert des Objekt 0 bis 3 [y] Objektes y = 0 ! Objekt y = 0 →...
Seite 30
Powernet EIB System System Verhalten des Ausgangs 1 Sendezeitpunkt bei Erst nach Ablauf der Zykluszeit wird ein nach Zyklus zyklischem Senden Telegramm gesendet. Eine Ausgangs- änderung wird nicht sofort übernom- men, sondern erst nach Ablauf der Zykluszeit gesendet. nach Zyklus und Ein Telegramm wird erst nach Ablauf Sendekriterium der Zykluszeit gesendet.
Seite 31
Powernet EIB System System Applikationsbeschreibung: 4 x 2 Eingänge 600312 • 4 logische Gatter mit je 2 Eingängen und je 1 Ausgang • Verknüpfungsfunktion für alle Gatter separat einstellbar • Jedes Eingangstelegramm generiert ein Ausgangstelegramm Objekt 0-3 (Ausgabe) 1-Bit Objekt zur Ausgabe des Verknüpfungsergebnisses von Gatter 1 bis 4 Objekt 4-11 (Eingabe 1 bzw.
Seite 32
Powernet EIB System System Parameter Beschreibung: Werte: Kommentar: Allgemein Verknüpfung x Objekt 4 (6/8/10) und Objekt 5 (7/9/11) (AND) werden UND (AND) verknüpft zu Objekt (Verknüpfung 1 bis 4 0 (1/2/3) getrennt einstellbar) 4 (6/8/10) & 0 (1/2/3) Gatter 1 5 (7/9/11) NICHT-UND Objekt 4 (6/8/10) und Objekt 5 (7/9/11)
Seite 33
Powernet EIB System System Applikationsbeschreibung: Filtern / Zeit 600701 • Umsetzung von Eingangstelegrammen auf Ausgangstelegramme mit anderer Gruppenadresse (2 Kanäle) • Parametrierbare Telegrammumsetzung für EIN- und AUS-Telegramme • Zeitfunktion am Ausgang für EIN- bzw. AUS-Telegramme einstellbar • Telegrammrate parametrierbar Objekt 0/2 (Sperren) 1-Bit Objekte zum Sperren (Abschalten) der Ausgänge 1 bzw.
Seite 34
Powernet EIB System System Filtern/Zeit 600701 Allgemein Telegrammrate (VZ) Filter- / Zeitglied 1 Eingangs-Telegramm -> Ausgangs-Telegramm Funktion des Sperr-Objektes Zeitfunktion am Ausgang Einschaltverzögerung Basis Einschaltverzögerung Faktor Ausschaltverzögerung Basis Ausschaltverzögerung Faktor Filter- / Zeitglied 2 Parameterbild Anzahl der Adressen (max.): Anzahl der Zuordnungen (max.): Kommunikationsobjekte: Objekt: Funktion:...
Seite 35
Powernet EIB System System Filter-/Zeitglied 1 EIN → --- / AUS → --- Eingangs-Telegramm Bei Empfang eines EIN-Telegrammes an Eingang 1 Ausgangs-Telegramm wird kein Telegramm am Ausgang 1, bei Empfang eines AUS-Telegramms an Eingang 1 wird kein Telegramm am Ausgang 1 gesendet. EIN →...
Seite 36
Powernet EIB System System Filter-/Zeitglied 1 Funktion des Sperr- Nach einem Reset ist der Ausgang 1 1 = freigegeben, 0 = gesperrt Objektes (2) freigegeben. AUS-Telegramm auf Objekt 0 (2) sperrt den Ausgang 1 (Objekt 4) bzw Ausgang (Kanal 1 bzw. 2 getrennt 2 (Objekt 5).
Seite 37
Powernet EIB System System Filtereigenschaften: Eingangstelegramm Ausgangstelegramm 1. Filtern 1.1 EIN-Telegramme filtern (EIN --- / AUS AUS) EIN- Eingangs- Telegramm Telegramm AUS- Telegramm Ausgangs- Telegramm 1.2 AUS-Telegramme filtern (EIN EIN / AUS ---) Eingangs- Telegramm Ausgangs- Telegramm 1.3 Keine-Telegramme filtern (EIN EIN / AUS AUS) Eingangs-...
Seite 38
Powernet EIB System System 1.4 Alle Telegramme filtern (EIN --- / AUS ---) EIN- Eingangs- Telegramm Telegramm AUS- Telegramm Ausgangs- Telegramm 2. Filtern negiert 2.1 EIN-Telegramme filtern (EIN --- / AUS EIN) Eingangs- Telegramm Ausgangs- Telegramm 2.2 AUS-Telegramme filtern (EIN AUS / AUS ---) Eingangs-...
Seite 39
Powernet EIB System System 2.3 Keine Telegramme filtern (EIN AUS / AUS EIN) EIN- Eingangs- Telegramm Telegramm AUS- Telegramm Ausgangs- Telegramm 3. Filtern und Toggeln (UM) 3.1 Togglebetrieb bei EIN-Telegramm (EIN UM / AUS ---) Eingangs- Telegramm Ausgangs- Telegramm 3.2 Togglebetrieb bei AUS-Telegramm (EIN --- / AUS Eingangs- Telegramm...
Seite 40
Powernet EIB System System 3.3 Togglebetrieb bei EIN- und AUS-Telegrammen (EIN UM / AUS EIN- Eingangs- Telegramm Telegramm AUS- Telegramm Ausgangs- Telegramm • Ein- und Ausschaltverzögerung 1. Einschaltverzögerung aktiv (Beispiel für: EIN EIN / AUS AUS) Eingangs- Telegramm Ausgangs- Telegramm 2.
Seite 41
Powernet EIB System System Applikationsbeschreibung: Transfer 1 Bit 600801 • 3 Eingangsgatter (Kanal 1-3) mit jeweils bis zu 4 Ausgängen (A, B, C, D) • Pro Kanal können bis zu 4 Ausgangstelegramme (1-Bit) mit verschiedenen Gruppenadressen generiert werden • Sperren bzw. Freigeben aller Ausgänge über das Hauptfreigabeobjekt möglich •...
Seite 42
Powernet EIB System System Puffer A Tout A1 Puffer B Tout B1 Tin 1 Puffer C Tout C1 Puffer D Tout D1 Tout A2 Tout B2 Tin 2 Tout C2 Tout D2 Tout A3 Tout B3 Tin 3 Tout C3 Tout D3 immer freigegeben Tfrei A...
Seite 43
Powernet EIB System System Transfer 1 Bit 600801 Freigabe Telegrammrate (VZ) VZ = Voller Zugriff Einzelfreigaben der Ausgänge A Einzelfreigaben der Ausgänge B Einzelfreigaben der Ausgänge C Einzelfreigaben der Ausgänge D Hauptfreigabe für Einzelfreigaben der Ausgänge A bis D Parameterbild Anzahl der Adressen (max.): Anzahl der Zuordnungen (max.): Kommunikationsobjekte:...
Seite 44
Powernet EIB System System Allgemein Einzelfreigaben der Freigabe-Objekt 16 logisch 0: 1=freigegeben, 0=gesperrt Ausgänge A: Ausgänge 1A - 3A immer abgeschaltet (Hauptfreigabe unerheblich). Freigabe-Objekt 16 logisch 1: Ausgänge 1A - 3A freigegeben, Eingangstele- gramm wird umgesetzt in Ausgangstele- gramm(e). Eine aktive Hauptfreigabe mit Objektwert 0, kann jedoch alle Ausgänge wieder sperren.
Seite 45
Powernet EIB System System Applikationsbeschreibung: Transfer 4 Bit 600901 • 3 Eingangsgatter (Kanal 1-3) mit jeweils bis zu 4 Ausgängen (A, B, C, D) • Pro Kanal können bis zu 4 Ausgangstelegramme (4-Bit) mit verschiedenen Gruppenadressen generiert werden • Sperren bzw. Freigeben aller Ausgänge über das Hauptfreigabeobjekt möglich •...
Seite 46
Powernet EIB System System Puffer A Tout A1 Puffer B Tout B1 Tin 1 Puffer C Tout C1 Puffer D Tout D1 Tout A2 Tout B2 Tin 2 Tout C2 Tout D2 Tout A3 Tout B3 Tin 3 Tout C3 Tout D3 immer freigegeben Tfrei A...
Seite 47
Powernet EIB System System Transfer 4 Bit 600901 Freigabe Telegrammrate (VZ) VZ = Voller Zugriff Einzelfreigaben der Ausgänge A Einzelfreigaben der Ausgänge B Einzelfreigaben der Ausgänge C Einzelfreigaben der Ausgänge D Hauptfreigabe für Einzelfreigaben der Ausgänge A bis D Parameterbild Anzahl der Adressen (max.): Anzahl der Zuordnungen (max.): Kommunikationsobjekte:...
Seite 48
Powernet EIB System System Allgemein Einzelfreigaben der Freigabe-Objekt 16 logisch 0: 1=freigegeben, 0=gesperrt Ausgänge A: Ausgänge 1A - 3A immer abgeschaltet (Hauptfreigabe unerheblich). Freigabe-Objekt 16 logisch 1: Ausgänge 1A - 3A freigegeben, Eingangstele- gramm wird umgesetzt in Ausgangstele- gramm(e). Eine aktive Hauptfreigabe mit Objektwert 0, kann jedoch alle Ausgänge wieder sperren.
Seite 49
Powernet EIB System System Applikationsbeschreibung: Transfer 8 Bit 600C01 • 3 Eingangsgatter (Kanal 1-3) mit jeweils bis zu 4 Ausgängen (A, B, C, D) • Je Kanal können bis zu 4 Ausgangstelegramme (1-Byte) mit verschiedenen Gruppenadressen generiert werden • Sperren bzw. Freigeben aller Ausgänge über das Hauptfreigabeobjekt möglich •...
Seite 50
Powernet EIB System System Puffer A Tout A1 Puffer B Tout B1 Tin 1 Puffer C Tout C1 Puffer D Tout D1 Tout A2 Tout B2 Tin 2 Tout C2 Tout D2 Tout A3 Tout B3 Tin 3 Tout C3 Tout D3 immer freigegeben Tfrei A...
Seite 51
Powernet EIB System System Transfer 8 Bit 600C01 Freigabe Telegrammrate (VZ) VZ = Voller Zugriff Einzelfreigaben der Ausgänge A Einzelfreigaben der Ausgänge B Einzelfreigaben der Ausgänge C Einzelfreigaben der Ausgänge D Hauptfreigabe für Einzelfreigaben der Ausgänge A bis D Parameterbild Anzahl der Adressen (max.): Anzahl der Zuordnungen (max.): Kommunikationsobjekte:...
Seite 52
Powernet EIB System System Allgemein Einzelfreigaben der Freigabe-Objekt 16 logisch 0: 1=freigegeben, 0=gesperrt Ausgänge A: Ausgänge 1A - 3A immer abgeschaltet (Hauptfreigabe unerheblich). Freigabe-Objekt 16 logisch 1: Ausgänge 1A - 3A freigegeben, Eingangstele- gramm wird umgesetzt in Ausgangstele- gramm(e). Eine aktive Hauptfreigabe mit Objektwert 0, kann jedoch alle Ausgänge wieder sperren.
