Gira 110 Bedienungsanleitung
Wächter
Inhaltsverzeichnis
Quicklinks
Wächter 110
Wächter 110
0355 02
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Nicht auf die Linse drücken. Gerät kann beschädigt werden.
Sensorkopf nicht öffnen, da kein dichtes Verschließen möglich ist. Fremdkörper und
Spritzwasser können Eindringen und das Gerät beschädigen.
Gerät ist nicht für den Einsatz in der Einbruchmeldetechnik oder in der Alarmtechnik
geeignet.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

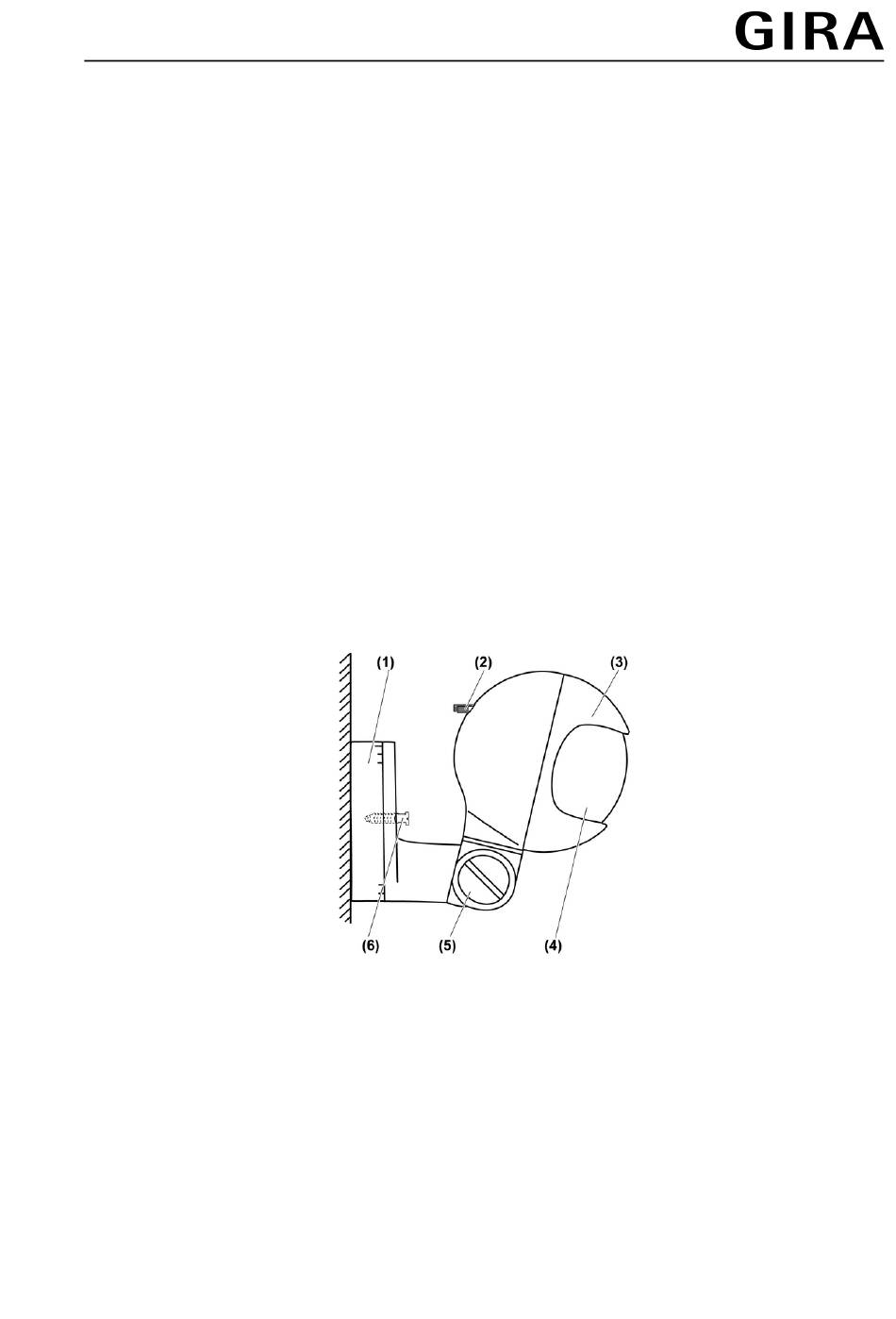

1: Geräteaufbau
(1) Anschlusskasten
(2) Einsteller
(3) Sensorkopf
(4) Sensorfenster
(5) Handknebel
(6) Zentralschraube
82508412
19.05.2011
1/10
Inhaltsverzeichnis
Verwandte Anleitungen für Gira 110
Inhaltszusammenfassung für Gira 110
- Seite 1 Wächter 110 Wächter 110 0355 02 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
-
Seite 2: Funktion
Wächter 110 3 Funktion Bestimmungsgemäßer Gebrauch Automatisches Schalten von Beleuchtung abhängig von Wärmebewegung und Umgebungshelligkeit Aufputzmontage im Innen- und Außenbereich Produkteigenschaften Variabler Montageort Spritzwassergeschützt Nachlaufzeit, Empfindlichkeit und Helligkeitswert einstellbar Testbetrieb zum Prüfen des Erfassungsbereiches Sensorkopf in 3 Achsen ausrichtbar Blenden zum Einschränken des Erfassungsbereiches 18 Erfassungszonen in 3 Ebenen Parallelschalten mehrerer Wächter möglich... - Seite 3 Wächter 110 (7) Einsteller für Helligkeitsschwelle, LUX (8) Einsteller für Betriebsart, TEST, ON (9) Einsteller für Nachlaufzeit, TIME Testbetrieb einschalten Im Testbetrieb arbeitet der Bewegungsmelder helligkeitsunabhängig. Die Nachlaufzeit beträgt ca. 1 Sekunde. Solange Bewegungen im Erfassungsbereich sind, schaltet der Bewegungsmelder zyklisch ein.
- Seite 4 Wächter 110 3: Sensorkopf ausrichten Sensorkopf ausrichten Der Sensorkopf kann, für eine optimale Ausrichtung des Erfassungsbereiches, in drei Achsen verstellt werden. Zentralschraube (6) etwas lösen ( 3). Sensorkopf schwenken. Skala (10) dient als Orientierungshilfe ( 3). Zentralschraube festschrauben. Handknebel (5) lösen ( 3).
-
Seite 5: Informationen Für Elektrofachkräfte
Wächter 110 Der Erfassungsbereich des Bewegungsmelders kann mit der beiliegenden Blende A seitlich eingeschränkt werden. Blende A aufstecken ( 4). Erfassungsbereich auf eine Ebene reduzieren 5: Erfassungsbereich mit Blende B Mit Blende B werden die unteren beiden Erfassungsebenen ausgeblendet ( 5). - Seite 6 Wächter 110 6: Bewegungsrichtung Montageort auswählen Vibrationsfreien Montageort wählen, Vibrationen können zu ungewollten Schaltungen führen. Störquellen im Erfassungsbereich vermeiden Störquellen, z. B. Heizungen, Lüftung, Klimaanlagen, abkühlende Leuchtmittel können zu ungewollten Schaltungen führen. Bewegungsrichtung berücksichtigen. i Bewegungen quer zum Bewegungsmelder, Bewegungsrichtung I können leichter erkannt werden als Bewegungen auf den Bewegungsmelder zu, Bewegungsrichtung II ( 6) Montagehöhe festlegen ( 6) III.
- Seite 7 Wächter 110 (14) Leitungseinführung Aufputz (15) Kondenswasserloch (16) Zentraler Befestigungsdom (17) Anschlussklemmen Handknebel (5) lösen. Sensorkopf neigen und Zentralschraube (6) lösen. Leitungseinführung von unten. Bei Aufputz-Verlegung der Anschlussleitung, Leitungseinführung (14) im Anschlusskasten öffnen. Außer bei Montage in staubigen Räumen, unteres Kondenswasserloch (15) im Anschlusskasten ausbrechen.
-
Seite 8: Anhang
Umgebungstemperatur -35 ... 50 °C Schutzart IP 54 Leitungsschutzschalter max. 10 A Montagehöhe 2,5 m Erfassungswinkel ca. 110 ° Reichweite ca. 16 m Nachlaufzeit ca. 12 s ... 12 min Nachlaufzeit (Test) ca. 1 s Verriegelungszeit ca. 2 s Helligkeitseinstellung ca. -
Seite 9: Hilfe Im Problemfall
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. 82508412 19.05.2011... - Seite 10 Wächter 110 Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-399 www.gira.de info@gira.de 82508412 19.05.2011 10/10...
