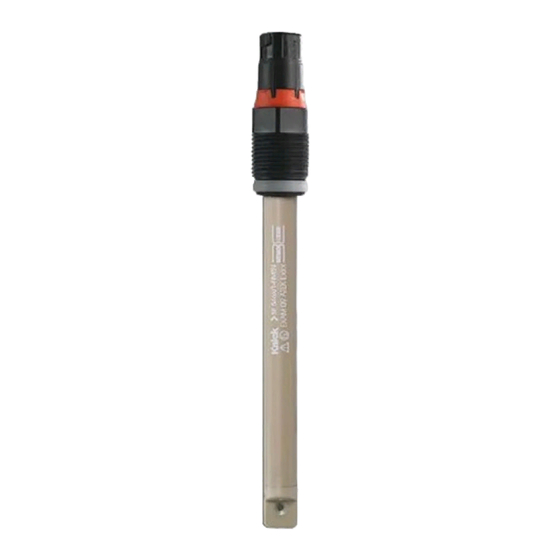

Knick SE 546-Serie Betriebsanleitung

Betriebsanleitung für ISFET-pH-Sensoren der Reihe SE 546
WARNUNG – Gefahr bei Nichtbeachtung
!
Das Warnsymbol auf dem Typschild bedeu-
tet:
Lesen Sie diese Betriebsanleitung, beachten
Sie die Technischen Daten und befolgen Sie die
Sicherheitshinweise.
1 Sicherheitshinweise
1.1 Alle Einsatzbereiche – alle Sensorvarianten
Je nach Einsatzort sind Gefährdungen durch
Druck, Temperatur, aggressive Medien oder
explosive Atmosphären möglich. Daher dürfen
die Installation, der Betrieb und die Wartung
des Sensors nur durch vom Anlagenbetreiber
autorisiertes und geschultes Personal durchge-
führt werden.
1.2 Ex-Bereiche – alle Sensorvarianten
Die am Errichtungsort geltenden Bestimmun-
gen und Normen für die Errichtung von elektri-
schen Anlagen in explosionsgefährdeten Berei-
chen sind zu beachten. Zur Orientierung siehe
IEC 60079-14, EU-Richtlinien 2014/34/EU und
1999/92/EG (ATEX), NFPA 70 (NEC), ANSI/ISA-
RP12.06.01. Die elektrischen und thermischen
Kenngrößen der Sensoren müssen eingehalten
werden.
1.3 Ex-Bereiche – Sensoren mit Memosens-
Steckkopf
Memosens-Ex-Sensoren sind durch einen
orangeroten Ring gekennzeichnet. Der Sensor
in Verbindung mit dem Messkabel Typ CA/
MS-***X** oder Typ CA/MS-***X**-L oder ein
in Hardware und Funktion identisches und be-
scheinigtes Sensorkabel darf an ein geeignetes
Messgerät, wie in den Zertifikaten BVS 15 ATEX
E141 X und IECEx BVS 15.0114X beschrieben,
angeschlossen werden.
2 Bestimmungsgemäßer Gebrauch
Die Knick ISFET-pH-Sensoren der Reihe SE 546 mit
Memosens®-Stecksystem sind bruchfeste und war-
tungsarme Sensoren mit integriertem Temperatur-
fühler zur automatischen Temperaturkompensation
des pH-Signals. Sie können durch Autoklavieren ste-
rilisiert werden und sind SIP-fähig.
Hauptsächliche Anwendungsbereiche sind Hygie-
ne- und Sterilanwendungen in der Lebensmittel-,
Pharma- und Biotechnologie.
3 Installation und Inbetriebnahme
Prüfen Sie den Sensor beim Auspacken auf even-
•
tuelle mechanische Defekte. Melden Sie Schäden
Ihrem Knick Service-Team.
Entfernen Sie die Wässerungskappe. Spülen Sie den
•
Sensor kurz mit reinem Wasser.
Setzen Sie den Sensor in die Armatur ein, wie in der
•
Anleitung der Armatur beschrieben.
Achten Sie beim Einbau des Sensors auf die Sen-
•
sorausrichtung (Fließrichtung des Mediums).
Der ISFET-Chip sollte in einem Winkel von ca. 45°
zur Fließrichtung gebracht werden. Bei Mess-
medien mit abrasiv wirkenden Komponenten den
ISFET-Chip nicht direkt anströmen lassen. Der Über-
kopfeinbau des Sensors ist zulässig.
Verbinden Sie Sensor und Kabel miteinander.
•
4 Betrieb
4.1 Kalibrierung des Arbeitspunktes
Nach Anschluss des Sensors an das Messgerät ist
zunächst eine Kalibrierung des Arbeitspunktes in
Puffer 7,00 durchzuführen. Siehe Betriebsanleitung
des Messgerätes.
4.2 Kalibrierung des Sensors
Für den Sensor SE 546 wird eine 2-Punkt-Kalibrie-
rung empfohlen. Zuerst die Wässerungskappe
entfernen. Der Sensor wird dann der Reihe nach in
zwei verschiedene Pufferlösungen mit bekannten
pH-Werten (z. B. Knick CaliMat pH 7,00 und 4,00)
eingetaucht und das Messgerät wird auf diese Puf-
ferwerte kalibriert. Beachten Sie dazu die Anleitung
des Messgeräts.
4.3 Sterilisation
Für den Einsatz in sterilen Prozessen wie beispiels-
weise Fermentationsanwendungen werden die
Sensoren vor dem Arbeitszyklus sterilisiert. Die Ste-
rilisation kann in situ mit Dampf oder überhitztem
Prozessmedium durchgeführt werden.
4.4 Temperaturfühler
Der integrierte Temperaturfühler ist hauptsächlich
für die automatische Kompensation des pH-Signals
und nicht für eine genaue und sichere Temperatur-
anzeige oder Steuerung der Prozesstemperatur vor-
gesehen.
4.5 Sensorlebensdauer
Alkalische Lösungen verringern die Lebensdauer des
Sensors – z.B. bei Dauereinwirkung von 2%iger Nat-
ronlauge bei 80 °C z. B. auf 10 - 15 Stunden.
°C
120 eingeschränkte
100
80
60
Einsatzbereich
ISFET
40
20
0
0 2 4 6 8
5 Wartung und Reinigung
Nach jedem Arbeitszyklus sind Sensorspitze und
Diaphragma sorgfältig mit reinem Wasser abzu-
spülen. Das Antrocknen von Rückständen des Mess-
mediums auf diesen Teilen ist zu vermeiden!
Wenn der Sensor nicht in Gebrauch ist, wird er mit
der Sensorspitze und dem Diaphragma in einen Be-
hälter mit Elektrolyt (3 mol/l KCl) eingetaucht gela-
gert. Der Sensor darf niemals austrocknen.
Der Memosens-Steckkopf benötigt keine Wartung.
Er ist resistent gegen Feuchtigkeit und Verschmut-
zungen. Achten Sie aus hygienischen Gründen den-
noch auf Sauberkeit.
6 Technische Daten
Typschlüssel
Der Aufdruck auf jedem Sensor bzw. auf dem Ver-
packungsschild enthält folgende Informationen:
Typenbezeichnung
SE 546X/ 1 - NMSN
Steckkopf
MS: Memosens®
Solution Ground
N: ohne
Länge
1: 120 mm
2: 225 mm
Ex-Zulassung
X: ja
weitere Daten
Messbereich pH 0 ... 14
Prozesstemperatur -15 ... 135 °C
Prozessdruck siehe Druck-Temperatur-
Diagramm
Diaphragma Keramik
Referenzsystem Doppelkammer
Sensormaterial
Ionensensitiver Feldeffekt-
Transistor ISFET
Schaftmaterial PEEK, FDA
Montage PG 13,5
Temperaturfühler NTC 30 kOhm
PT-Diagramm
10
3
-15
0
7 Entsorgung
Die landesspezifischen gesetzlichen Vorschriften für
die Entsorgung sind anzuwenden.
Manual
1
Lebensdauer
2
3
10 12 14 pH
4
5
6
7
8
1 Steckkopf Memosens®
2 Seriennummer
3 Gewinde PG 13,5
PVDF-Druckring
4
5 O-Ring EPDM-FDA (11,5 x 2,6 mm)
Typschild
6
7 Diaphragma
ISFET-Chip
8
Knick
Elektronische Messgeräte
GmbH & Co. KG
Beuckestraße 22
14163 Berlin
Germany
Phone: +49 30 80191-0
Fax: +49 30 80191-200
Email: info@knick.de
100 135 °C
094772
TA-SE546X_MS-KNX05 20180731
SE 546X/*-NMSN
MEMO SENS
Ø 12 mm
