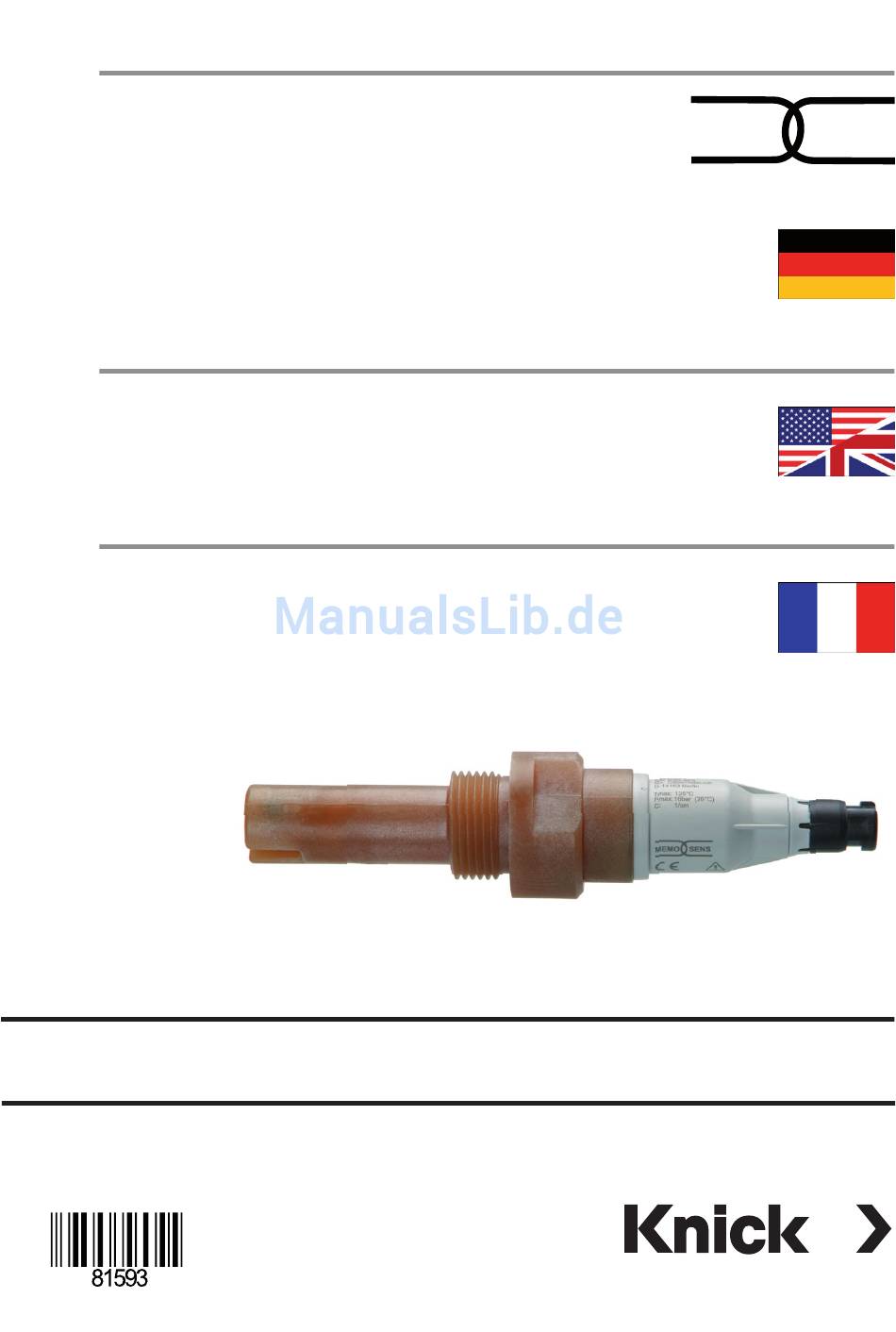

SE 630 (X) MS SENS MEMO Betriebsanleitung 2-Elektroden-Leitfähigkeitssensor Instructions for Use 2-Electrode Conductivity Sensor Mode d'emploi Capteur de conductivité à 2 électrodes www.knick.de...
Seite 3
Betriebsanleitung 2-Elektroden-Leitfähigkeitssensor SE 630 Memosens® Sicherheitshinweise – unbedingt lesen und beachten! Warnung! • Unter Druck stehende Prozeßmedien können bei Nichtbeachtung dieser Hinweise austreten und schwere Verletzungen verursachen. • Auf richtige Montage achten (siehe Maßzeichnung)! Die Installation ist sonst nicht dicht.
1. Anwendungsbereiche Der Leitfähigkeitssensor SE 630 Memosens® ist ein 2-Elektroden-Sensor zur Messung von kleineren bis mittleren Leitfähigkeiten auch bei großem Druck und höheren Temperaturen. Der Sensor besteht aus korrosionsfesten Materialen (Graphitelektroden und PES-Schaft). Ein Temperaturfühler ist im Sensor integriert. Bevorzugte Einsatzgebiete sind Wasser, moderat verschmutz- te Abwässer, Prozeßmedien mittlerer Leitfähigkeit, auch korrosive Medien.
Seite 5
1. Der Sensor SE630X-MS ist zusammen mit einem eigensicheren, zugelas- senen Kabel z.B. Typ CA/MS***X**, BVS 09 ATEX E 083 X der Firma Knick Elektronische Messgeräte GmbH & Co. KG oder Typ CYK10-G**1, BVS 04 ATEX E 121 X, für den Einsatz in explosionsgefährdeten Bereichen geeignet.
Seite 6
5. Technische Daten Zellkonstante: nominell 1/cm, die individuelle Zellkonstante ist im Memosens-Steckkopf gespeichert Meßbereich: 10 µS/cm ... 20 mS/cm Material: • Schaft: • Elektroden: Spezial-Graphit • Schutzrohr: Titan Temperaturfühler: NTC 30 kOhm Temperatur: max. 135 °C Druck: max. 16 bar (20 °C) Prozeßanschluß: G 1“...
Seite 7
8. Memosens-Anschlußkabel (Zubehör) Technische Daten Material PEEK Kabeldurchmesser 6,3 mm Aderbelegung siehe Abbildung unten Länge bis zu 100 m Prozeßtemperatur max. 135 °C permanent Schutzart IP 68 Typschlüssel Kabeltyp Kabellänge Bestellnummer Kabel Memosens CA/MS-003NAA CA/MS-005NAA 10 m CA/MS-010NAA 20 m CA/MS-020NAA Kabel Memosens Ex* CA/MS-003XAA...
Seite 9
Instructions for Use SE 630 Memosens® 2-Electrode Conductivity Sensor Be sure to read and observe the following safety instructions! Warning! • When these instructions are not observed, process media under pressure can escape and cause severe injuries. • Observe correct installation (see dimension drawing)! Otherwise, the assembly is not tight.
Seite 10
1. Applications The SE 630 Memosens® conductivity sensor is a 2-electrode sensor for measur- ing low to medium conductivity values over a large pressure and temperature range. The sensor consists of corrosion-resistant materials (graphite electrodes and PES body). A temperature detector is integrated in the sensor.
Seite 11
1. Together with an an intrinsically safe, approved cable, such as Type CA/MS***X**, BVS 09 ATEX E 083 X from Knick Elektronische Messgeräte GmbH & Co. KG, the SE630X-MS sensor is suitable for use in hazardous areas. 2. The sensor is an intrinsically safe equipment of Category 1.
Seite 12
5. Specifications Cell constant: 1/cm nominal, the individual cell constant is stored in the Memosens cap Range: 10 µS/cm ... 20 mS/cm Material: • Body: • Electrodes: Special graphite • Protection sleeve: Titanium Temperature detector: NTC 30 kohms Temperature: Max. 135 °C Pressure: Max.
Seite 13
7. Memosens Connecting Cable (Accessory) Specifications Material PEEK Cable diameter 6.3 mm Wire assignment See figure below Length up to 100 m Process temperature max. 135 °C, permanent Ingress protection IP 68 Model Code Cable type Cable length Order number Memosens cable CA/MS-003NAA CA/MS-005NAA...
Seite 15
Mode d'emploi Capteur de conductivité à 2 électrodes SE 630 Memosens® Consignes de sécurité – à lire et à respecter impérativement ! Avertissement ! • En cas de non-respect de ces consignes, les fluides de processus sous pression peuvent s'échapper et causer de graves blessures.
Seite 16
1. Domaines d'application Le capteur de conductivité SE 630 Memosens® est un capteur à deux électrodes destiné à la mesure de faibles à moyennes conductivités dans des plages de température et de pression élevées. Il est composé de matériaux anticorrosifs (électrodes graphite et tige PES) Une sonde de température est intégrée au capteur.
Seite 17
1. Le capteur SE630X-MS, associé à un câble à sécurité intrinsèque agréé, par ex. de type CA/MS***X**, BVS 09 ATEX E 083 X de la société Knick Elektronische Messgeräte GmbH & Co. KG, convient aux applications en atmosphères explosibles. 2. Le capteur est un équipement à sécurité intrinsèque de catégorie 1 qui peut être installé...
Seite 18
5. Caractéristiques techniques Constante de cellule : 1/cm nominale, la constante de cellule individuelle est mémorisée dans la tête Memosens Plage de mesure : 10 µS/cm ... 20 mS/cm Composition : • Tige : • Electrodes : graphite spécial • Tube protecteur : titane Sonde de température : NTC 30 kohms...
Seite 19
7. Câble de raccordement Memosens (accessoire) Caractéristiques techniques Composition PEEK Diamètre de câble 6,3 mm Disposition des brins voir fig. ci-dessous Longueur jusqu'à 100 m Température processus max. 135 °C permanente Protection IP 68 Code produit Type de câble Longueur du câble No.
