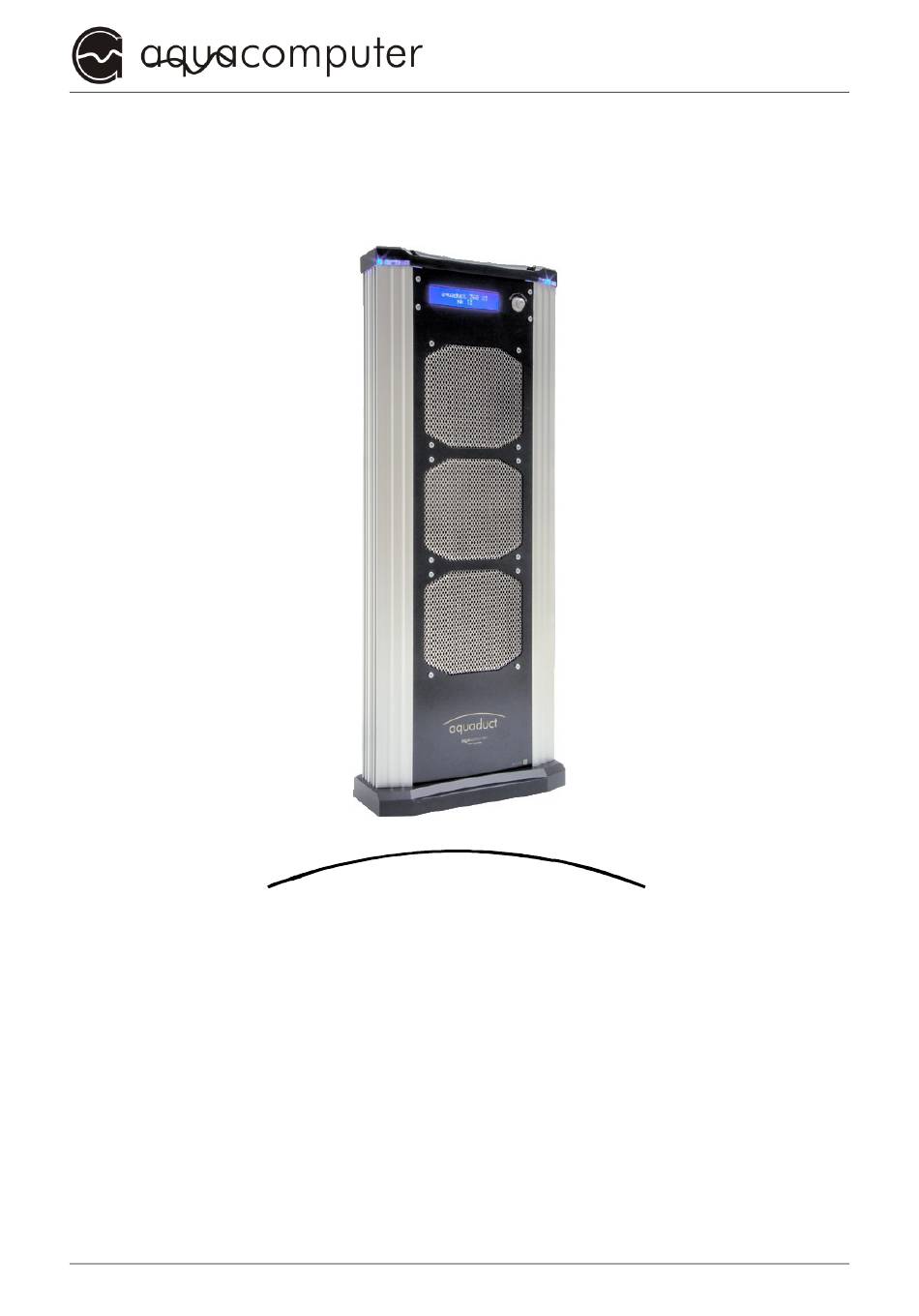

Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung

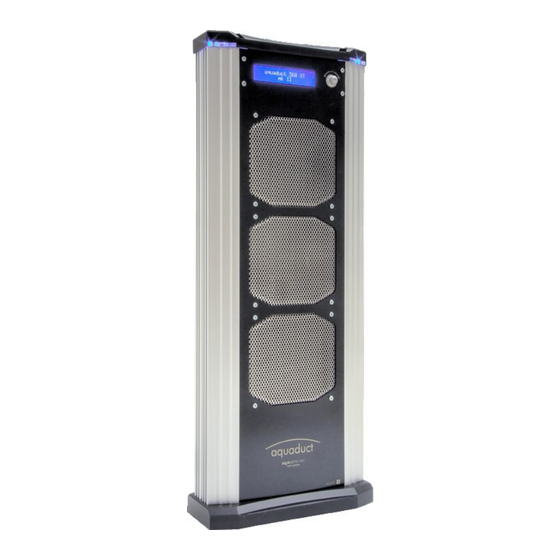

aquaduct
Steuereinheit
Firmware-Version 1.05
OS- Version 2.00
Stand: Mai 2009
Aqua Computer GmbH & Co. KG
Gelliehäuser Str. 1, 37130 Gleichen
AQUADUCT STEUEREINHEIT
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Aqua Computer AQUADUCT
Inhaltszusammenfassung für Aqua Computer AQUADUCT
- Seite 1 AQUADUCT STEUEREINHEIT Betriebsanleitung Betriebsanleitung Betriebsanleitung Betriebsanleitung aquaduct Steuereinheit Firmware-Version 1.05 OS- Version 2.00 Änderungen, Druckfehler und Irrtum vorbehalten! Stand: Mai 2009 © 2008-2009 Aqua Computer GmbH & Co. KG - 1 - Gelliehäuser Str. 1, 37130 Gleichen...
-
Seite 2: Inhaltsverzeichnis
Leistungsmessung ................15 5.2.11. Füllstandsmessung.................15 5.2.12. Werkseinstellungen................15 5.2.13. Zurück zur Anzeige................15 6. Menü „Temperatursensoren“ ..........15 6.1. Sensorbezeichnung..............16 6.2. Anlaufschwelle ................16 6.3. Volllastschwelle ................16 6.4. Alarmobergrenze.................16 - 2 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... - Seite 3 10.2. Kontrast ...................24 10.3. Helligkeit Minimum ..............24 10.4. Ausschaltzeit ................24 10.5. Umschaltzeit ................24 10.6. LCD ausschalten ...............25 10.7. USBLCD-Modus ................25 10.8. USBLCD beim Booten..............25 © 2008-2009 Aqua Computer GmbH & Co. KG - 3 - Gelliehäuser Str. 1, 37130 Gleichen...
- Seite 4 14.8. Ausschaltzeit 2 ................32 14.9. Ausschaltdauer 2 ..............32 14.10. Zurück ...................32 15. Menü „Leistungsmessung“..........32 15.1. Messung 1 Sensor 1 ..............33 15.2. Messung 1 Sensor 2 ..............33 - 4 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen...
- Seite 5 19.2. Verwendung des Relais zum Unterbrechen der ATX-Steuerleitung ...38 19.3. Starten des PCs bei Verwendung der Standby-Stromversorgung..38 19.4. Einschränkungen der Notabschaltung..........39 19.6. Kontrastregelung beim Einschalten..........39 20. Fehlerbehebung............39 20.1. Zurücksetzen auf Auslieferungszustand ........39 © 2008-2009 Aqua Computer GmbH & Co. KG - 5 - Gelliehäuser Str. 1, 37130 Gleichen...
-
Seite 6: Vorwort
1. Vorwort 1. Vorwort Diese Anleitung ergänzt die allgemeine Betriebs- und Montageanleitung des aquaductes für die Modelle aquaduct 360 XT mark III und aqua- duct 720 XT mark III. Beachten Sie unbedingt die Sicherheitshinweise sowie Pflegehinweise in dieser Anleitung! Im Rahmen der technischen Weiterentwicklung behalten wir uns vor, je- derzeit Änderungen an den Produkten vornehmen zu können. -
Seite 7: Flow
Fähigkeiten Ihres Mainboards entnehmen Sie bitte der Betriebs- anleitung Ihres Mainboards. 2.3. „flow“ 2.3. „flow“ 2.3. „flow“ 2.3. „flow“ Dieser Anschluss darf nicht verwendet werden, da in das aquaduct 360/720 XT bereits ein Durchflusssensor integriert ist! 2.4. „fan“ 2.4. „fan“ 2.4. „fan“ 2.4. „fan“... -
Seite 8: J1" Stromversorgungs-Jumper
ATX PS_ON# Leitung nicht durchtrennt werden! schließend wird das Kabel zwischen den ATX-Stecker des Netzteiles und den ATX- Anschluss des Mainboards geschaltet. - 8 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 9: Inbetriebnahme
4.1. Funktion des Eingabeknopfes 4.1. Funktion des Eingabeknopfes 4.1. Funktion des Eingabeknopfes Das aquaduct 360/720 XT mark III besitzt zur Bedienung einen Einga- beknopf, über den alle Funktionen des Gerätes bedient werden können. Eine Verwendung des USB-Anschlusses und der mitgelieferten Software ist zum Betrieb nicht nötig, vereinfacht die Bedienung jedoch. -
Seite 10: Anzeigebetrieb
Sensornamen frei definieren, weshalb die Anzeige an Ihrem Gerät von der Darstellung in dieser Anleitung abweichen kann. Folgende Bildschirme werden maximal nacheinander angezeigt: - 10 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... - Seite 11 Luft hint. : 20,0C Sensor 5 : 20,0C Sensor 6 : 20,0C FAN1 100% FAN2 100% FAN3 100% FAN4 100% Lüfter oben 0 Upm © 2008-2009 Aqua Computer GmbH & Co. KG - 11 - Gelliehäuser Str. 1, 37130 Gleichen...
-
Seite 12: Geräteeinstellungen
5.1. Grundlegende Bedienung 5.1. Grundlegende Bedienung 5.1. Grundlegende Bedienung 5.1. Grundlegende Bedienung Im normalen Anzeigebetrieb erreichen Sie durch einmaliges Drücken des Eingabeknopfes das Konfigurationsmenü. Im Konfigurationsmenü - 12 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 13: Eingabe Von Namen
5.1.2. Prinzip der Sensorzuordnung zu Lüftern 5.1.2. Prinzip der Sensorzuordnung zu Lüftern 5.1.2. Prinzip der Sensorzuordnung zu Lüftern Grundsätzlich werden beim aquaduct die Anlauf- und Vollastschwelle sowie Reglerparameter für die Lüftersteuerung den Temperatursensoren zugeordnet, nicht dem Lüfter. Das bedeutet, dass diese Werte unter dem entsprechenden Sensor im Menü... -
Seite 14: Sensor-Parameter
11. Menü „Relais“ 5.2.7. 5.2.7. 5.2.7. 5.2.7. Alarmeinstellungen Alarmeinstellungen Alarmeinstellungen Alarmeinstellungen Ruft das Untermenü zur Konfiguration der Alarm-Einstellungen auf. De- tails siehe 12. Menü „Alarme“ - 14 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 15: Led-Parameter
Temperatursensoren aus und bestätigen Ihre Auswahl durch Drücken des Eingabeknopfes. Zum Verlassen des Menüs „Temperatursensoren“ wählen Sie den Punkt „Zurück“ und bestätigen durch Drücken des Eingabeknopfes. © 2008-2009 Aqua Computer GmbH & Co. KG - 15 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 16: Sensorbezeichnung
Temperatur um die Einschalttemperatur schwankt. Wenn im Betrieb die Lüfter in schnellem Abstand ein- und ausgeschaltet werden, sollten Sie diesen Wert vergrößern. - 16 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 17: Solltemperatur
Profifunktion zum Kalibrieren der Temperatursensoren. Standardwert ist Null und sollte im Normalfall nicht geändert werden. Eine Anpassung kann nötig werden, wenn Sensoren anderer Hersteller verwendet wer- © 2008-2009 Aqua Computer GmbH & Co. KG - 17 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 18: Reglerverzögerung
Aktiviert/deaktiviert die Override-Funktion für diesen Temperatursensor. 6 6 6 6 .12. Zurück .12. Zurück .12. Zurück .12. Zurück Verlässt das Untermenü und springt zurück zur Sensorauswahl. - 18 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 19: Menü „Durchflusssensor
Steuerung nach Temperatursensoren, Drehzahlvorgabe oder manuelle Steuerung. Die eingestellten Werte gehen jedoch beim Um- schalten der Betriebsart nicht verloren, sondern werden für den nächsten Aufruf gespeichert. © 2008-2009 Aqua Computer GmbH & Co. KG - 19 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 20: Sensor 1 (Autom.)
Falls der angeschlossene Lüfter kein Tachosignal erzeugt, ist die Auswahl deaktiviert. Wenn Sie im laufenden Betrieb Lüfter anschlie- ßen, können Sie das aquaduct die Parameter neu ermitteln lassen, siehe hierzu 8.5. Drehzahl ermitteln. Das aquaduct regelt den Lüfter bei Auswahl dieser Funktion nach dem zurückgemeldeten Tachosignal und passt die Ausgangsleistung lastab-... -
Seite 21: Drehzahl Ermitteln
AQUADUCT STEUEREINHEIT 8.5. Drehzahl ermitteln 8.5. Drehzahl ermitteln 8.5. Drehzahl ermitteln 8.5. Drehzahl ermitteln Initialisiert das aquaduct für den ausgewählten Lüfterkanal neu und be- stimmt die Maximaldrehzahl des angeschlossenen Lüfters, falls der Lüfter ein Tachosignal erzeugt. 8.6. Kalibrierwert 8.6. Kalibrierwert 8.6. -
Seite 22: Tachosignal Nutzen
Lüfterausgang. Desweiteren verschlechtert sich bei einigen Lüftern bei niedriger Leistung das Tachosignal und ist unter Umständen vom aquaduct nicht mehr auszuwerten. Deaktivieren Sie in diesem Fall bitte diese Funktion, um den Lüfter unabhängig von der Qualität des Tacho- signals zu regeln. -
Seite 23: Halte Minimalleistung
Gibt bei deaktiviertem Automatikmodus der Pumpe die von der Pum- pensteuerung anzusteuernde Frequenz der Pumpe vor. Im Automatik- modus wird diese Einstellung nicht ausgewertet. © 2008-2009 Aqua Computer GmbH & Co. KG - 23 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 24: Zurück
10.4. Ausschaltzeit 10.4. Ausschaltzeit Stellen Sie hier die Zeitspanne ein, nach der nach der letzten Bedienung des Eingabeknopfes am aquaduct die Displaybeleuchtung ausgeschaltet werden soll. Einstellbar in 30-Sekunden-Schritten von 30 bis 300 Se- kunden, alternativ immer an (Wert > 300). -
Seite 25: Lcd Ausschalten
- User Screen 2 (aus der Software aquasuite konfigurierbar) - User Screen 3 (aus der Software aquasuite konfigurierbar) - User Screen 4 (aus der Software aquasuite konfigurierbar) - Override Funktion © 2008-2009 Aqua Computer GmbH & Co. KG - 25 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 26: Tastenlautstärke
11.1. Relais Automodus Dieser Wert bestimmt, ob das Relais automatisch oder nur manuell ge- schaltet werden soll. Zur Verwendung des Relais für die PC- - 26 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 27: Relais An/Aus
PC wird unter keinen Umständen ausgeschaltet. (Die Alarm- anzeige durch die Beleuchtung oder den Lautsprecher werden von die- ser Einstellung nicht beeinflusst.) © 2008-2009 Aqua Computer GmbH & Co. KG - 27 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 28: Timer Aktivieren
12.2. Notaus 12.2. Notaus Wartezeit Wartezeit Stellen Sie hier die gewünschte Vorwarnzeit zwischen Überschreiten ei- ner Alarmgrenze und Ausschalten des PCs ein. Einstellbar in 5- - 28 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 29: Alarmschaltdauer
12.5. Tachosignal an/aus 12.5. Tachosignal an/aus Über diesen Menüpunkt können Sie ein künstlich erzeugtes Tachosignal vom aquaduct ausgeben lassen. Das Tachosignal steht dann auf dem entsprechenden Anschluss der PC-Platine für die Auswertung beispiels- weise über einen freien Lüfteranschluss des Mainboards zur Verfügung. -
Seite 30: Menü „Beleuchtung
Balkenanzeige grafisch dargestellt. Falls zuvor die Helligkeit der LED temperaturabhängig geregelt wurde, deaktiviert der Aufruf dieses Menüpunktes die temperaturabhängige Re- gelung und aktiviert die manuelle Regelung. - 30 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 31: Blinken Bei Alarm
Stellen Sie hier den aktuellen Wochentag sowie die Uhrzeit (im 24 Stun- den Format) ein. Wochentag und Uhrzeit bleiben aktuell, solange das Gerät mit Strom versorgt wird. Falls das aquaduct an die Standby- Stromversorgung des Netzteiles angeschlossen ist, läuft die Uhrzeit auch bei ausgeschaltetem PC (Soft-Off) weiter. -
Seite 32: Einschaltdauer 2
Leistung in bis zu zwei Bereichen im Kühlkreislauf. Vor- aussetzung für diese Funktion ist eine Wassertemperaturmessung an zwei Punkten im Kühlkreislauf um die zu messende Komponente sowie die Messung des Durchflusses. Diese Sensoren sind in das aquaduct - 32 - Aqua Computer GmbH & Co. KG ©... -
Seite 33: Messung 1 Sensor 1
Leistungsmessung prinzipbedingt von der realen Leistung abweichende Werte anzeigen. Auch verändert jeder Kühlmittelzusatz die Wärmekapazität der Kühlflüssigkeit, diese Abweichungen können in der Berechnung im aquaduct nicht berücksichtigt werden. Sie sollten diesen Wert daher eher als interessante Zusatzinformation ansehen. 15.1. Messung 1 Sensor 1 15.1. -
Seite 34: Messung 2 Sensor 1
Setzt den Referenzwert für 100 % Füllstand neu und verlässt das Menü. Für eine zuverlässige Füllstandsmessung ist die vorherige Bestimmung dieses Referenzwertes zwingend erforderlich! Aufgrund des Messprinzips - 34 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 35: Zurück
Computer nach Laden der Werkseinstellungen hart ausgeschaltet, da auch die Einstellungen zur Relais-Verwendung zurück- gesetzt werden. Trennen Sie daher vor Laden der Werkseinstellungen al- le Geräte außer dem aquaduct vom Netzteil, um Datenverluste zu ver- hindern! © 2008-2009 Aqua Computer GmbH &... -
Seite 36: Zurück
Lüfterdrehzahl so erhöht, dass die Temperatur mög- lichst bei 40 °C konstant gehalten wird. Steigt die Temperatur weiter, werden die Lüfter bis zur Maximalleistung geregelt. Wenn die Tempera- - 36 - Aqua Computer GmbH & Co. KG © 2008-2009 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 37: Temperaturabhängige Beleuchtung Des Aquaductes
Werte ein: Alarmobergrenze: 65 °C (alle anderen Sensoren ggf. sehr hoch einstellen) Stellen Sie anschließend in den Relais-Parametern folgende Werte ein: Relais Automodus: aktiv © 2008-2009 Aqua Computer GmbH & Co. KG - 37 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 38: Besondere Hinweise
Stromversorgung Stromversorgung Bei Verwendung der Standby-Stomversorgung am aquaduct erscheint beim Einschalten des Netzteils auf dem aquaduct ein Menü, in dem man die Funktion des Relais auswählen kann. Man wählt je nach Konfi- guration „ATX-Break-Leitung“ oder „Power-Schalter“ aus und bestätigt diese Auswahl durch Drücken des Eingabeknopfes. Bei Verwendung der - 38 - Aqua Computer GmbH &... -
Seite 39: Einschränkungen Der Notabschaltung
Im Display erscheint „Werkseinstellungen, bitte 3 Sekunden drücken“. Nach erfolgreichem Löschen erscheint in der unteren Display- Zeile „Werkseinstellungen wiederhergestellt“. Lassen Sie nun die Taste © 2008-2009 Aqua Computer GmbH & Co. KG - 39 - Gelliehäuser Str. 1, 37130 Gleichen... - Seite 40 AQUADUCT STEUEREINHEIT wieder los, das aquaduct startet sich jetzt selbständig mit Standardwer- ten neu. HINWEIS: Wenn Sie das Relais zum Schalten der ATX-Break-Leitung verwenden, wird der Computer nach dem Zurücksetzen hart ausge- schaltet, da auch die Einstellungen zur Relais-Verwendung zurückgesetzt werden.
