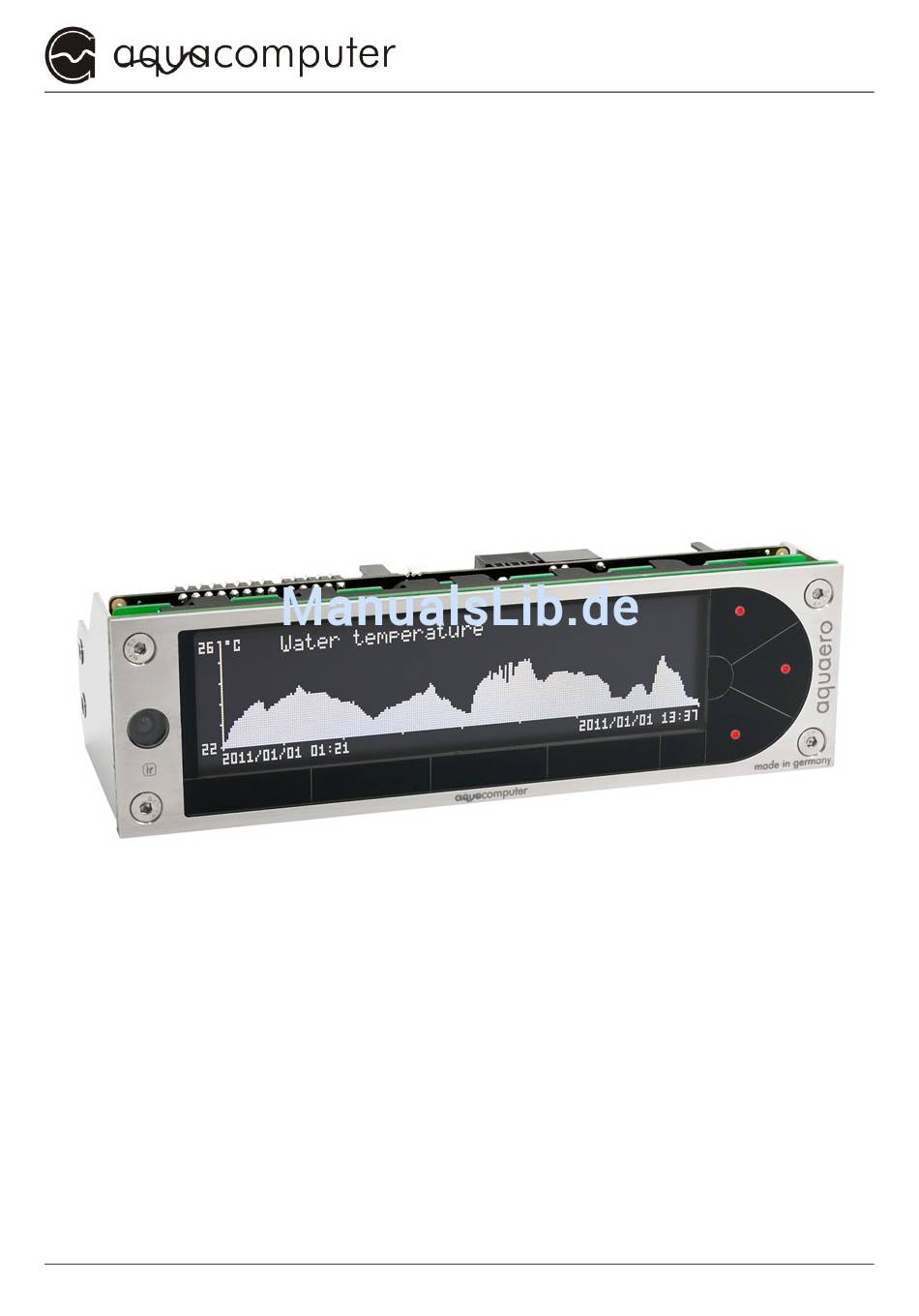

- Seite 1 AQUAERO 5 Betriebs- und Montageanleitung Betriebs- und Montageanleitung Betriebs- und Montageanleitung Betriebs- und Montageanleitung aquaero 5 Änderungen, Druckfehler und Irrtum vorbehalten! Stand: April 2011 © 2011 Aqua Computer GmbH & Co. KG - 13 - Gelliehäuser Str. 1, 37130 Gleichen...
-
Seite 2: Inhaltsverzeichnis
4.8. Anschlüsse „Sensoren“.................19 4.9. Anschluss „USB“.................19 4.10. Anschluss „Durchfluss“...............20 4.11. Anschluss „RGB-LED“................20 4.12. Anschluss „Relais“................20 4.13. Anschluss „Standby“................20 4.14. Passendes optionales Zubehör für das aquaero 5.........21 5. Bedienkonzept: Sensor, Regler, Ausgang..........21 5.1. Sensoren....................22 5.2. Regler....................22 5.3. Ausgänge...................22 6. Menü Benutzeroberfläche..............23 6.1. -
Seite 3: Lieferumfang
Sehr geehrter Kunde, Sehr geehrter Kunde Sehr geehrter Kunde wir gratulieren Ihnen zum Kauf eines aquaero 5 der Aqua Computer GmbH & Co. KG. Wir sind einer der ältesten Hersteller für PC-Wasserkühlungen in Deutschland. Die von uns gefertigten Teile genügen höchsten Qualitätsan- sprüchen. -
Seite 4: Elektrische Anschlüsse
Geräten, in denen eine Fehlfunktion zu menschlichen geeignet oder in Geräten, in denen eine Fehlfunktion zu menschlichen Verletzungen führen kann. Kunden der Aqua Computer GmbH & Co. KG, Verletzungen führen kann. Kunden der Aqua Computer GmbH & Co. KG, Verletzungen führen kann. -
Seite 5: Anschlussübersicht
Geregelte Lüfterausgänge mit Tachosignalauswertung. Die maximale Belast- barkeit jedes Ausgangs beträgt 19,8 W (1,65 A bei 12 V). Die Belastbarkeit ist dynamisch begrenzt durch Temperaturüberwachung. © 2011 Aqua Computer GmbH & Co. KG - 17 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 6: Anschluss „Pwm 1/2
4.6. Anschluss „aquabus 1/2“ 4.6. Anschluss „aquabus 1/2“ Anschlüsse zur Kommunikation mit anderen Geräten von Aqua Computer. Das aquaero 5 hat einen „low speed“ (aquabus 1) und einen „high speed“ (aquabus 2) Anschluss. Kompatible Geräte „low speed“ Anschluss: multiswitch USB –... -
Seite 7: Anschluss „Tacho
4.7. Anschluss „Tacho“ An diesem Steckverbinder liegt je nach Konfiguration ein künstliches Tachosi- gnal an, das vom aquaero 5 erzeugt wird. Dieses Tachosignal kann bei- spielsweise beim Auftreten von Alarmen deaktiviert werden und ermöglicht so bei geeigneter Konfiguration eine Fehlerüberwachung bei Anschluss an einen Lüfterausgang Ihres Mainboards. -
Seite 8: Anschluss „Durchfluss
Anschlussmöglichkeit für eine zusätzliche Stromversorgung über die 5 V Standby Leitung des Netzteils. In diesem Fall bleibt das aquaero auch bei ab- geschaltetem Computer (Soft-Off) aktiv, auch wenn keine USB-Standby-Ver- sorgung gegeben ist. Nur von Aqua Computer spezifizierte Kabel (nicht im Lieferumfang enthalten) verwenden! Pinbelegung:... -
Seite 9: Passendes Optionales Zubehör Für Das Aquaero 5
5. Bedienkonzept: Sensor, Regler, Ausgang 5. Bedienkonzept: Sensor, Regler, Ausgang 5. Bedienkonzept: Sensor, Regler, Ausgang 5. Bedienkonzept: Sensor, Regler, Ausgang Das aquaero 5 arbeitet mit einem extrem flexiblen Konzept zur Verknüpfung von Sensoren mit den vielfältigen Ausgängen. Das Gerät erkennt selbständig, welche Sensoren Sensoren... -
Seite 10: Sensoren
RGB LED Regler: Temperaturabhängiger Farbverlaufsregler für den – RGB- LED-Ausgang. 5.3. Ausgänge 5.3. Ausgänge 5.3. Ausgänge 5.3. Ausgänge Folgende Ausgänge stehen zur Auswahl: Lüfter – Leistungsausgänge – LED-Ausgänge – © 2011 Aqua Computer GmbH & Co. KG - 22 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 11: Menü Benutzeroberfläche
6.1. Spracheinstellung 6.1. Spracheinstellung 6.1. Spracheinstellung 6.1. Spracheinstellung Zur Einstellung der Sprache am aquaero 5 drücken Sie im normalen Anzei- gebetrieb viermal viermal die Enter-Taste am Gerät (oder die OK-Taste an der aqua- viermal viermal remote Fernbedienung falls vorhanden). Wählen Sie anschließend die ge- wünschte Sprache aus und drücken Sie erneut die Enter-Taste. -
Seite 12: Menü Alarm
9. Menü Alarm 9. Menü Alarm 9. Menü Alarm Das aquaero 5 hat eine bis zu achtstufige Alarmhierachie, die frei konfigu- riert werden kann. Dazu werden zuerst den jeweiligen Alarm- und Warnstufen jeweils bis zu drei auszuführende Aktionen zugewiesen. Für Alarmaktionen stehen der Tachosignalausgang, der Alarmsummer, das Relais, die Profilaus- wahl sowie USB-Tastaturkommandos zur Verfügung.
