AQUADUCT STEUEREINHEIT

1. Vorwort

Diese Anleitung ergänzt die allgemeine Betriebs- und Montageanleitung

des aquaductes für die Modelle aquaduct 360 XT mark III und aqua-

duct 720 XT mark III. Beachten Sie unbedingt die Sicherheitshinweise

sowie Pflegehinweise in dieser Anleitung!

Im Rahmen der technischen Weiterentwicklung behalten wir uns vor, je-

derzeit Änderungen an den Produkten vornehmen zu können. Es ist also

möglich, dass das Ihnen vorliegende Produkt nicht exakt den Beschrei-

bungen oder insbesondere auch den Abbildungen in dieser Anleitung

entspricht.

Ihr aqua-computer Team

2. Externe Komponenten an die PC- - - - P P P P latine anschließen

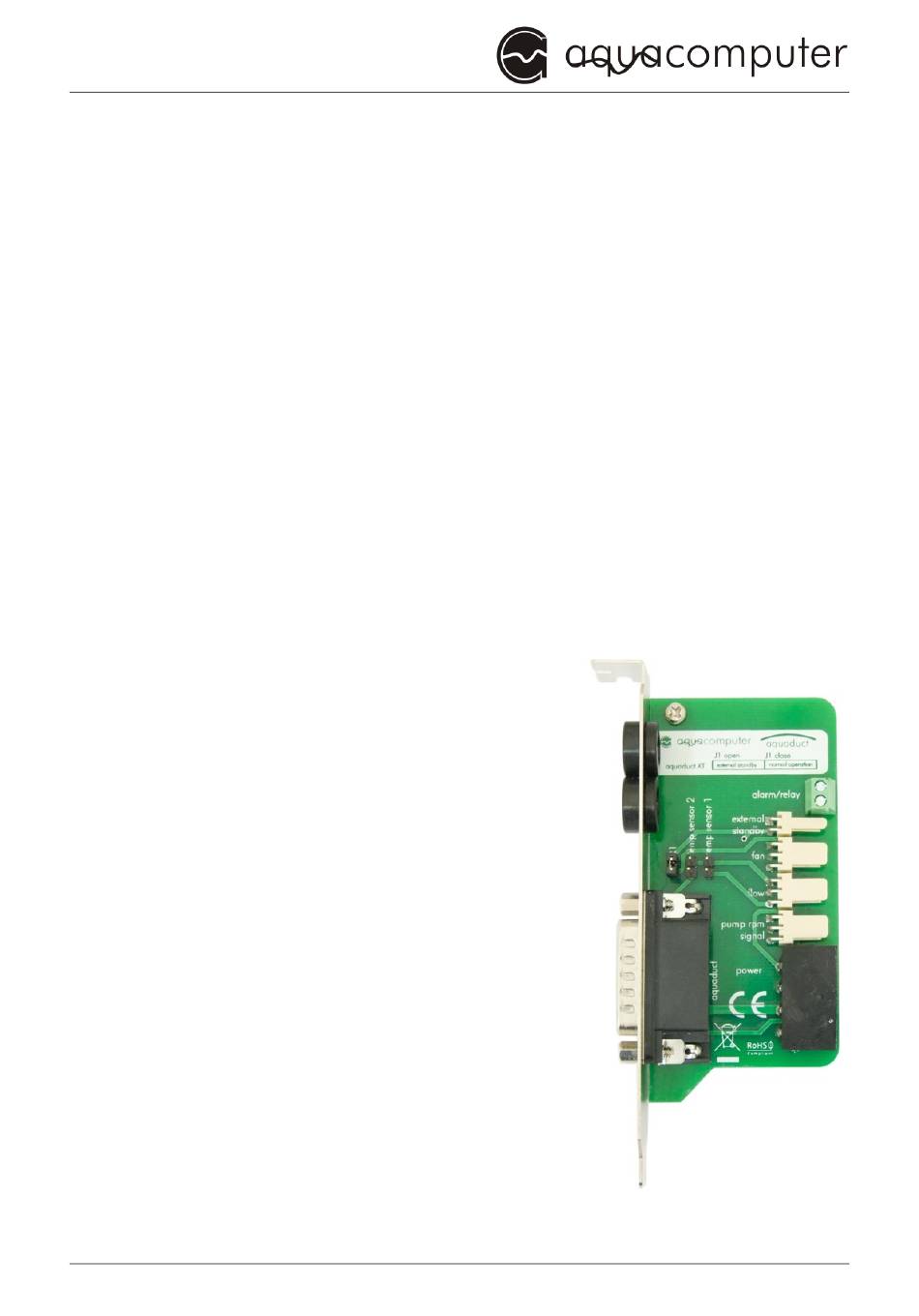

2. Externe Komponenten an die PC

2.1. „power"

Schließen Sie hier einen freien Stromversor-

gungsstecker Ihres Netzteil an. Die Polarität

des Steckers ergibt sich aus der Form. Wen-

den Sie beim Einstecken keine Gewalt an,

sondern kontrollieren ggf. noch einmal die

korrekte Ausrichtung des Steckers.

2.2. „pump rpm signal"

An diesem Steckverbinder lässt sich ein künst-

liches Tachosignal ausgeben, das von der

Steuereinheit des aquaductes erzeugt wird.

Dieses Tachosignal kann bei Auftreten von

Fehlern deaktiviert werden (konfigurierbar)

und so eine Fehlerüberwachung des aqua-

ductes ermöglichen. Mittels beiliegendem Ta-

chosignalkabel kann das generierte Tacho-

signal beispielsweise an den Mainboardan-

- 6 -
