ABS Safety GmbH
Bedienungs- und Montageanleitung

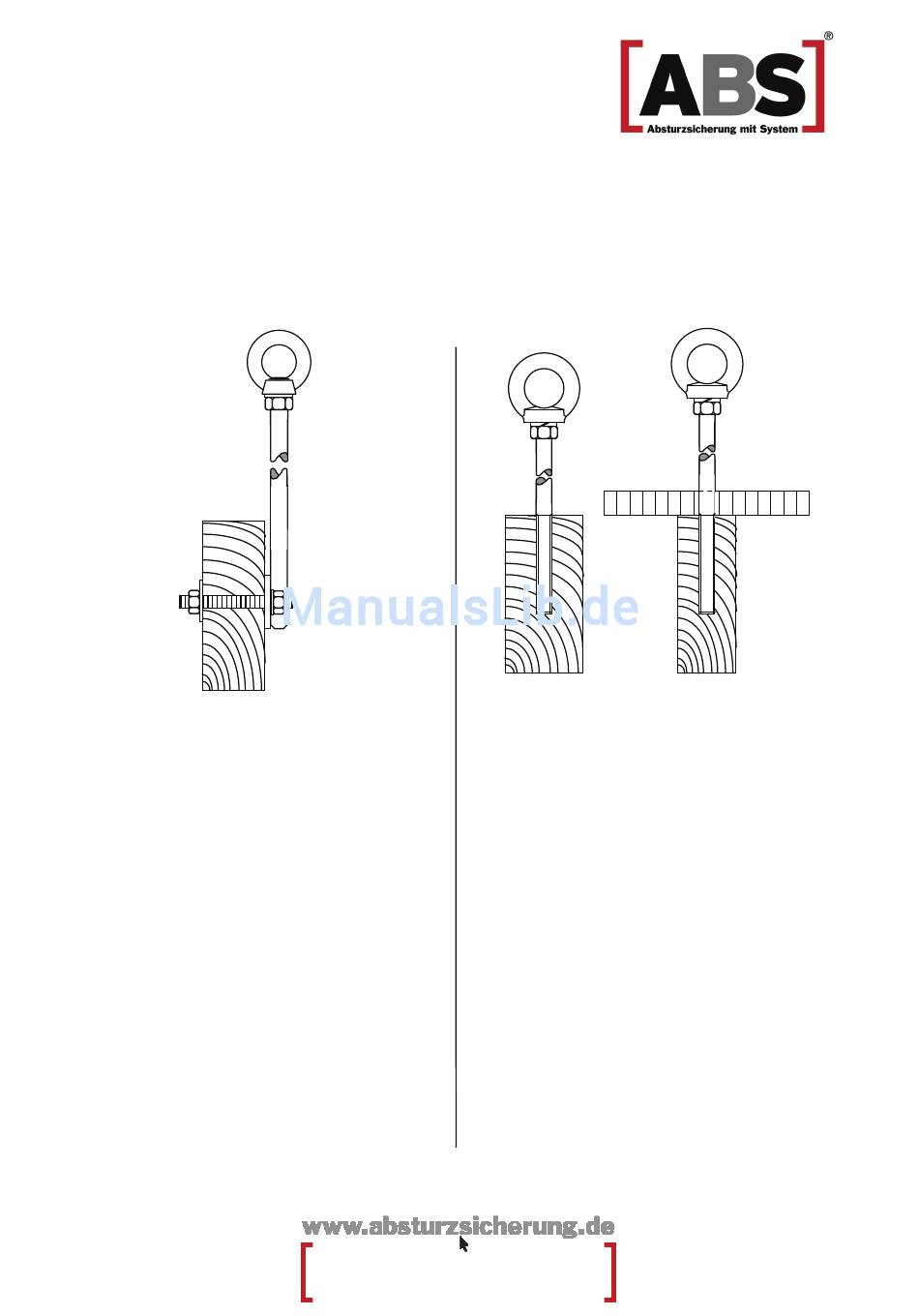

MONTAGE AM HOLZBALKEN
MONTAGE AN HOLZBALKEN
MIT GRUNDPLATTE
Minimale Balkenbreite:
Durchmesser Bohrung:
MONTAGEREIHENFOLGE:
1.
Benutzen Sie die angeschweißte
Grundplatte vom Lock III als Bohrschablone
und markieren Sie die beiden Bohrstellen.
2.
Bohren Sie mit Durchmesser 13mm durch
den Holzbalken.
3.
Befestigen Sie die Grundplatte mit 2
Gewindestangen M12 am Holzbalken. Die
Gewindestangen werden dabei an beiden
Seiten mit je einer Mutter und einem
Federring verschraubt.
4.
Ziehen Sie alle Schraubverbind-ungen mit
einem Drehmoment von 40 Nm (M12) bzw.
70 Nm (M16) an.
50 mm
13 mm
ABS Safety GmbH
Telefon + 49 (0) 2832 – 97281 – 0
Gewerbering 3
Telefax + 49 (0) 2832 – 97281 – 29
47623 Kevelaer
eMail info@absturzsicherung.de
EINSCHRAUBEN IN
HOLZBALKEN
Mit Vollschalung
Ohne Schalung:
Minimale Balkenbreite:
100 mm
Durchmesser Bohrung:
13 mm
Tiefe der Bohrung :
120 mm
Mit Vollschalung:
Minimale Schalungsdicke: 18 mm
Minimale Balkenbreite:
60 mm
Durchmesser Bohrung:
13 mm
Tiefe der Bohrung :
120 inkl. Schalung
MONTAGEREIHENFOLGE:
1.
Bohren Sie mit Durchmesser 13mm exakt
120mm tief in den Holzbalken.
2.
Schrauben Sie den Lock III mit dem groben
Gewinde komplett bis zur Markierung in das
vorgebohrte Loch.
Achtung: Das Verschraubgewinde hat eine
Länge von 80mm. Der Lock III muss
dennoch die vollen 120mm eingesetzt sein.
MoA_001_13
31.05.2011
Seite 9 von 14
