ABS Safety GmbH
Bedienungs- und Montageanleitung

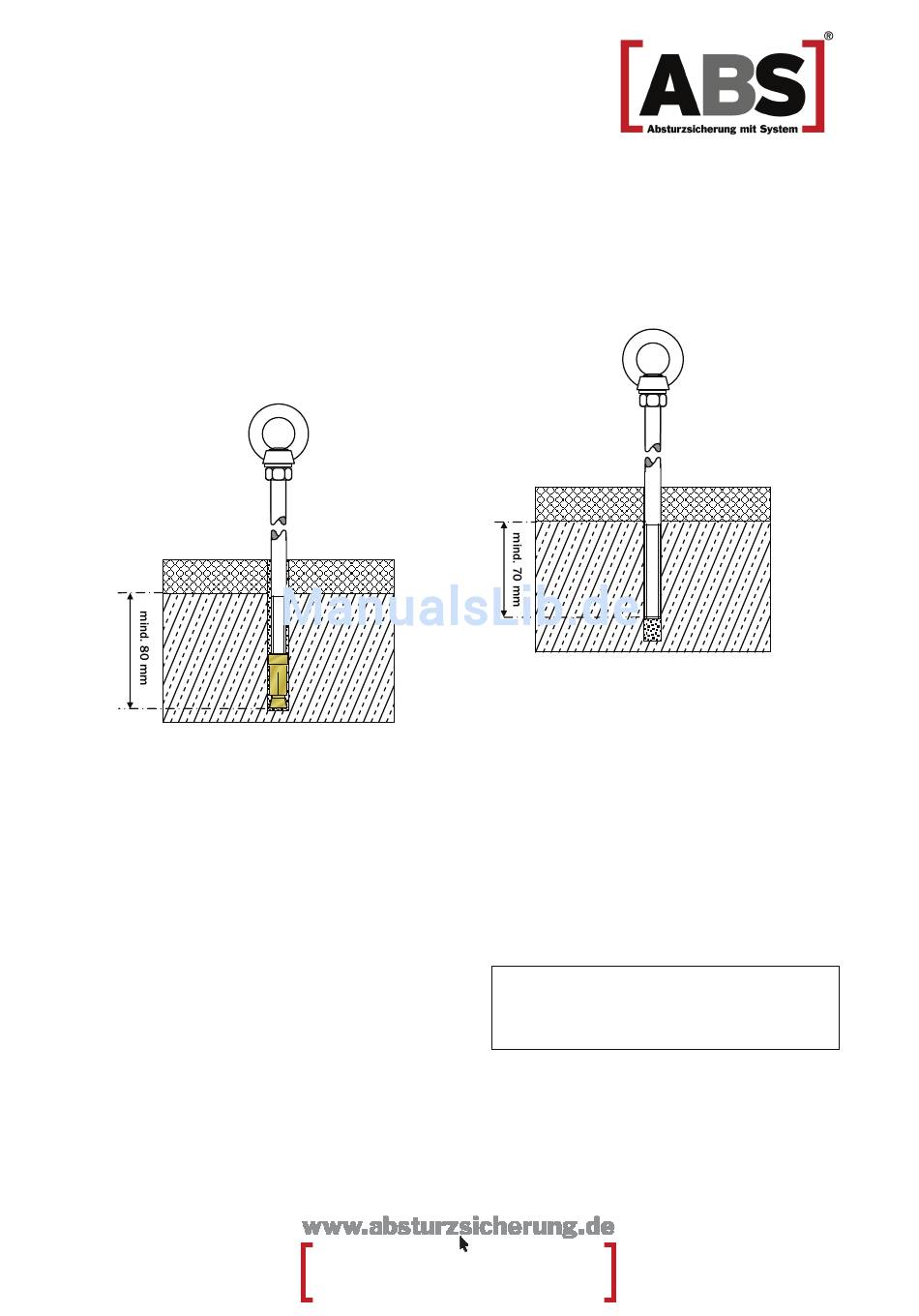

DÜBELN MIT AUFSCHRAUB-
MESSINGDÜBEL
MONTAGE AUSSCHLIESSLICH AUF DER
DACHFLÄCHE (nicht Überkopf oder an Wand)
Minimale Bauteilstärke:
Durchmesser der Bohrung:
Minimale Tiefe der Bohrung im Betonuntergrund
(Dachaufbauten müssen berücksichtig werden)
Minimaler Abstand zwischen dem
Verankerungspunkt und dem strukturellem
Rand:
MONTAGEREIHENFOLGE:
1. Messinghülse auf die lange Gewindeseite
des Lock III schrauben, bis sich die Hülse
ganz leicht spreizt.
2. Lock III mit Hülse in das 20mm Loch
einführen.
3. Kräftig bis auf den Bohrgrund schlagen.
4. Mit 70 Nm anziehen.
MONTAGE IN BETON
(auch seitlich oder überkopf)
Verwenden Sie
ausschließlich
folgende Kleber
(Injektionsmörtel):
115 mm
20 mm
80 mm
100 mm
ABS Safety GmbH
Telefon + 49 (0) 2832 – 97281 – 0
Gewerbering 3
Telefax + 49 (0) 2832 – 97281 – 29
47623 Kevelaer
eMail info@absturzsicherung.de
KLEBEN MIT 2-K-KLEBER
Minimale Bauteilstärke:
Durchmesser der Bohrung:
Minimale Tiefe der Bohrung im Betonuntergrund
(Dachaufbauten müssen berücksichtig werden)
Minimaler Abstand zwischen dem
Verankerungspunkt und dem strukturellem
Rand:
MONTAGEREIHENFOLGE:
1. Bohrung mit ca. 70-80 mm Bohrlochtiefe
vornehmen und Bohrloch reinigen.
Das Bohrloch muss trocken und gereinigt sein.
Hierzu das Bohrloch mind. 2x ausbürsten und
2 ausblasen. Verankerungspunkt nicht
benutzen, bevor der Klebstoff verhärtet ist!
2. Das Bohrloch mit Kleber zu etwa ¾ der
Bohrlochtiefe auffüllen.
3. Das längere Lock III Gewinde mit 3-4
Drehbewegungen langsam bis zum
Anschlag eindrücken/drehen.
4. Verhärtung des Klebers nach
Klebeanleitung einhalten.
- Fischer FIS V
- Würth WIT C100,
150, 200
- HILTI HIT 50/150,
HIT-ICE
- Upat UPM 44
115 mm
18 mm
70 mm
80 mm
MoA_001_13
31.05.2011
Seite 4 von 14
