MONTAGE BEI VERSTÄRKTEN STÜTZEN
Der schematische Aufbau des Lock III mit Stützrohr ist bei allen
Befestigungsuntergründen gleich. Lediglich die Art der Befestigungsmittel variiert mit
den verschiedenen Befestigungsuntergründen.
Bei kurzem Gewindeüberstand:
Mutter M16

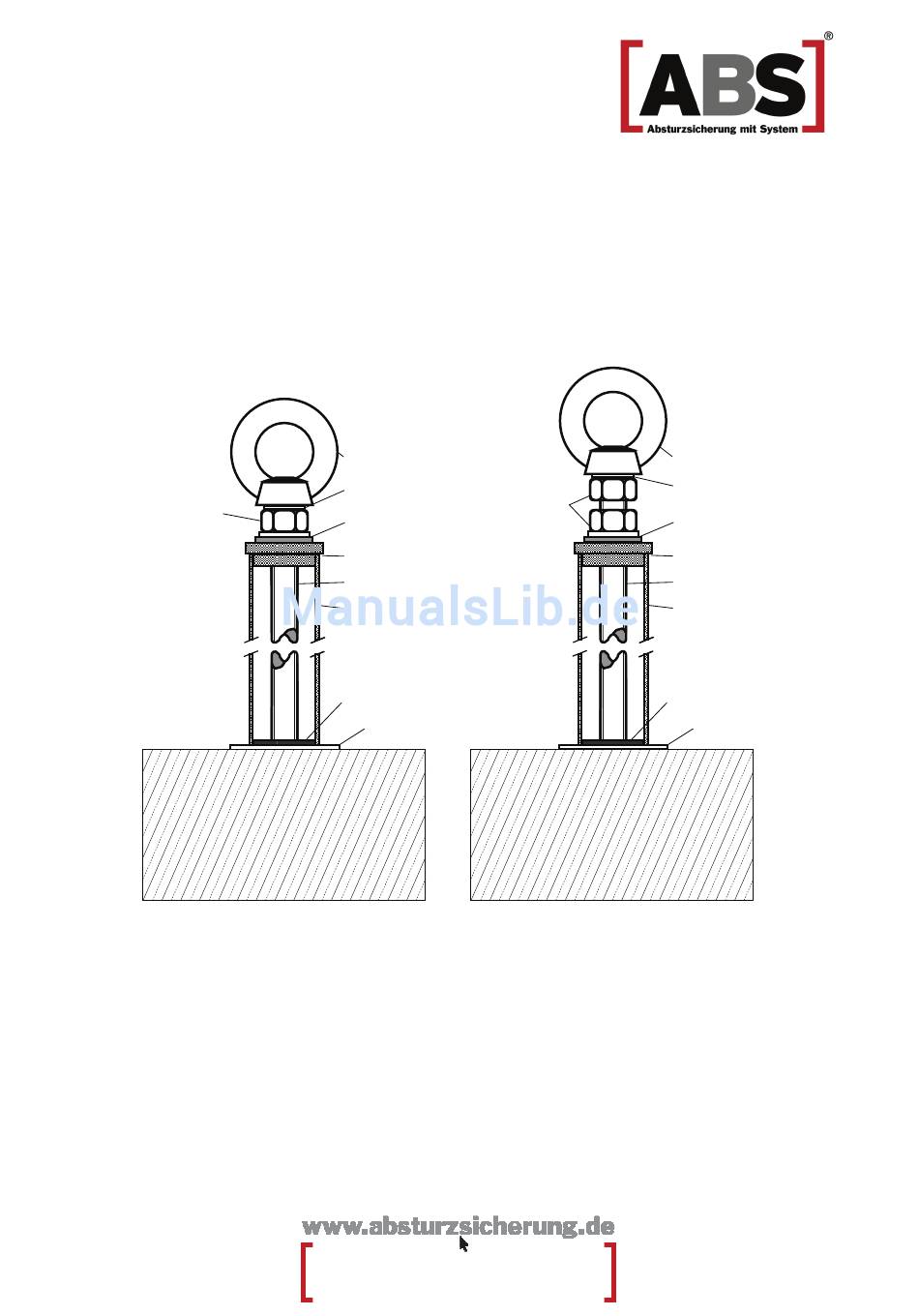

Die Montage ist nach Zeichnung durchzuführen. Dargestellt ist der Einbau in Beton. Die
Befestigung an den verschiedenen Untergründen wird auf den vorhergehenden Seiten
Ringschraube M16
Federring
Dichtring/
Unterlegscheibe
Kraftabsorber
Gewinde ø 16
Stützrohr ø 42
Fixierscheibe Kunststoff
Unterlegscheibe (groß)
(ausser bei Stahl)
beschrieben.
ABS Safety GmbH
Telefon + 49 (0) 2832 – 97281 – 0
Gewerbering 3
Telefax + 49 (0) 2832 – 97281 – 29
47623 Kevelaer
eMail info@absturzsicherung.de
Bei längerem Gewindeüberstand:
Mutter M16
Ringschraube M16
Federring
Dichtring/
Unterlegscheibe
Kraftabsorber
Gewinde ø 16
Stützrohr ø 42
Fixierscheibe Kunststoff
Unterlegscheibe (groß)
(ausser bei Stahl)
