ABS Safety GmbH
Bedienungs- und Montageanleitung
MONTAGE IN SPANNBETON-HOHLDECKEN
KLEBEN MIT 2-KOMPONENTEN-KLEBER
MONTAGE AUSSCHLIESSLICH AUF DER
DACHFLÄCHE (nicht Überkopf oder an Wand)
Verwenden Sie
ausschließlich
folgende Kleber
(Injektionsmörtel):
Siebhülse
Hilti HIT-SC 22x85
8. Drücken Sie das längere Gewinde vom Lock III in die Siebhülse, so dass der Verbundmörtel durch das
Netz der Siebhülse gedrückt wird.
9. Ziehen Sie den Lock III wieder heraus und füllen Sie die Siebhülse erneut mit Verbundmörtel auf.
10. Drücken Sie jetzt den Lock III erneut mit dem langen Gewinde mit 3-4 Drehungen in die Siebhülse,
bis das Gewinde vollständig vom Bauwerk verdeckt wird.
11. Verhärtungszeit nach Klebeanleitung abwarten und Ringöse mit Federring und Mutter befestigen.
ODER LOCHSTEIN
MIT SIEBHÜLSE
- Fischer FIS V
- Würth WIT C100,
150, 200
- HILTI HIT 50/150,
HIT-ICE
- Upat UPM 44
ab
30mm
DER MINDESTABSTAND VON 300 MM ZUM
STRUKTURELLEN RAND IST STRIKT EINZUHALTEN!
ABS Safety GmbH
Telefon + 49 (0) 2832 – 97281 – 0
Gewerbering 3
Telefax + 49 (0) 2832 – 97281 – 29
47623 Kevelaer
eMail info@absturzsicherung.de
Minimale Spiegelstärke:
Durchmesser der Bohrung:
Tiefe der Bohrung:
Minimaler Abstand zwischen dem Verankerungs-
Punkt und dem strukturellem Rand:

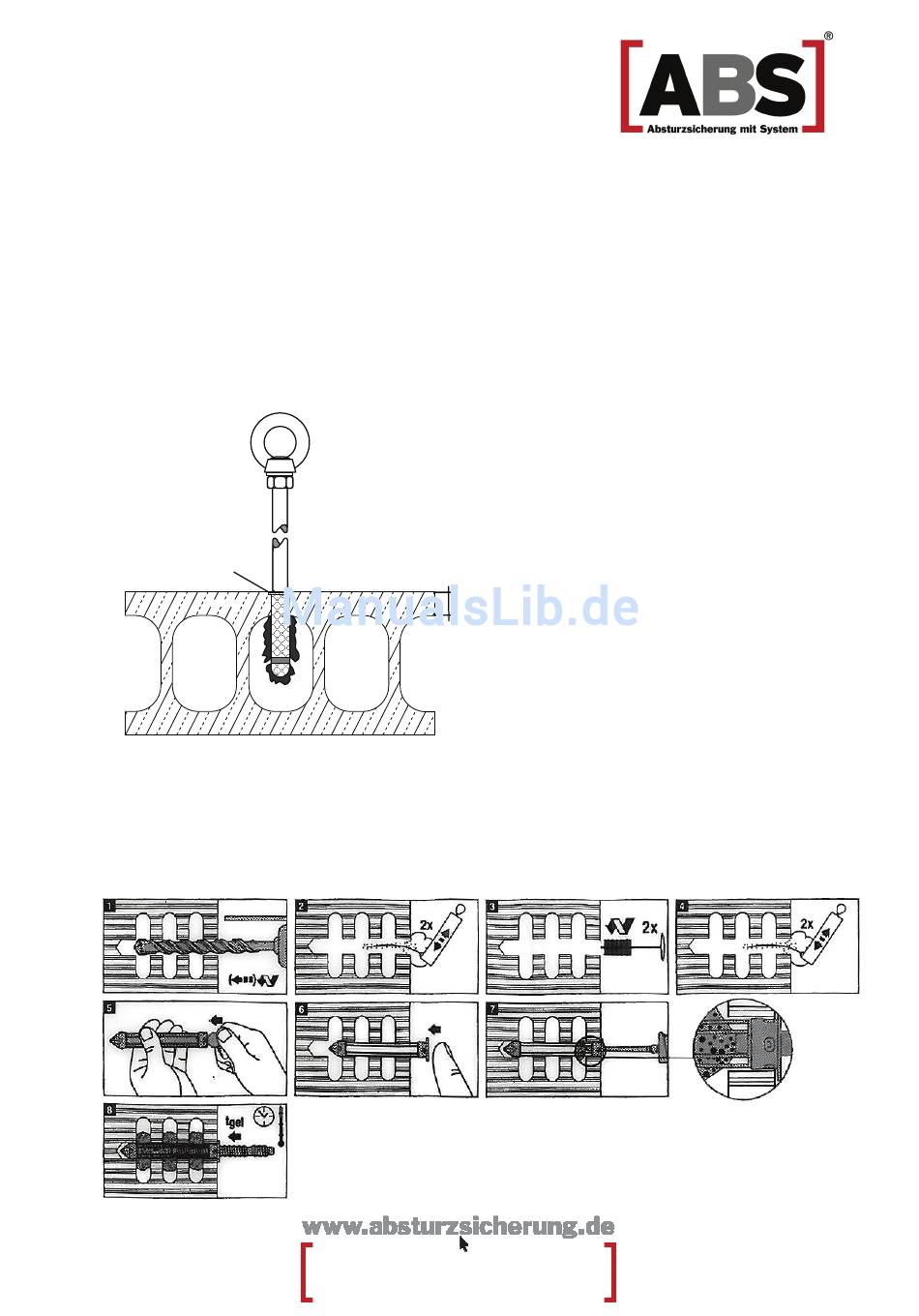

MONTAGEREIHENFOLGE:
1. Bohrung Ø22 mm im Hohlraumbereich
mit ca. 100 mm Bohrlochtiefe vornehmen
2. Bohrloch 2x ausblasen
3. Bohrloch 2x ausbürsten
4. Bohrloch abschließend 2x ausblasen
5. Kappe aufsetzen und einrasten
6. Siebhülse in das Loch stecken, so dass er
eben mit der Betonfläche liegt (leichter
Überstand durch Kranz)
7. Stecken Sie die Spritzkartusche durch den
oberen Kranz und füllen Sie die Siebhülse
komplett mit Verbundmörtel.
30 mm
22 mm
100 mm
300 mm
MoA_001_13
31.05.2011
Seite 6 von 14
