ABS Safety GmbH
Bedienungs- und Montageanleitung
DÜBELN MIT INTEGRIERTEM EINSCHLAGDÜBEL
MONTAGEREIHENFOLGE:
1. Bohrung mit mind. 80 mm Bohrlochtiefe vornehmen, Bohrlochdurchmesser exakt 16 mm.
ACHTUNG:
NUR 1-MAL BOHREN! MIT DEM BOHRER NICHT WANDERN!
DAS BOHRLOCH MUSS EXAKT 16 MM DURCHMESSER HABEN!
2. Den Lock III-BE in die Bohrung einstecken. Dabei darf der Lock III-BE nicht bis zum Anschlag in
das Loch fallen, sonst ist dieses zu groß aufgebohrt!
3. Den Lock III-BE mit einem Hammer bis zum Anschlag fest einschlagen.
WICHTIG:
DAS BOHRLOCH IST ZU GROSS, WENN DER LOCK III-BE
WIDERSTANDSLOS EINGESCHLAGEN WERDEN KANN!
4. Mutter M16 auf das obenliegende Gewinde schrauben, Federring aufsetzen und Ringmutter
aufschrauben, mit der M16 Mutter kontern.
5. Abschließende Kontrolle: Der Lock III-BE darf weder wackeln, noch von Hand herausgezogen
werden können. Der Lock III-BE muss stramm sitzen!

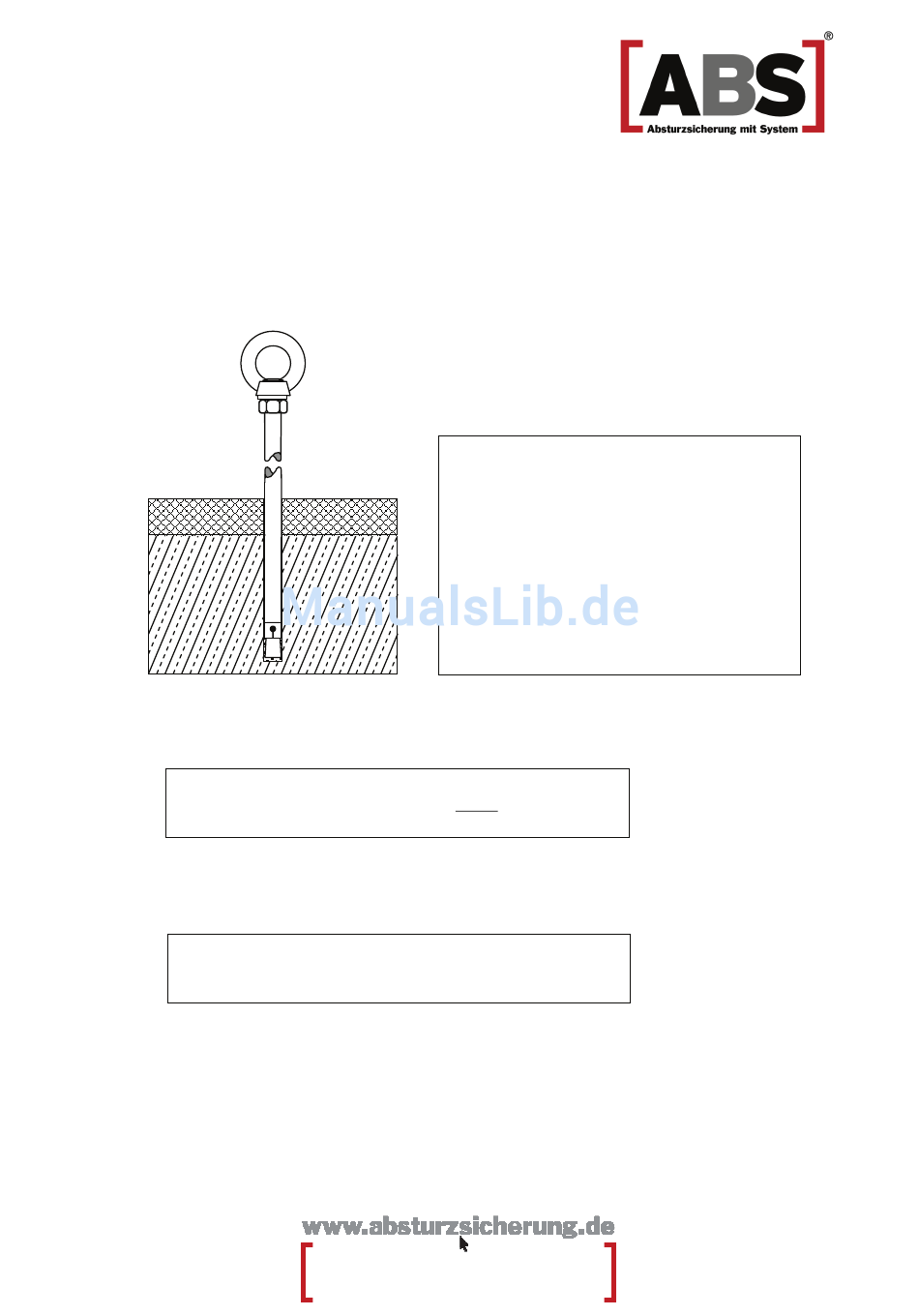

MONTAGE IN BETON
ABS-Lock
®
MONTAGE AUSSCHLIESSLICH AUF DER
DACHFLÄCHE (nicht Überkopf oder an Wand)
Minimale Bauteilstärke:
Durchmesser der Bohrung:
Minimale Tiefe der Bohrung im Betonuntergrund
(Dachaufbauten müssen berücksichtig werden)
Minimaler Abstand zwischen dem Verankerungs-
punkt und dem strukturellem Rand:
Einschlagtiefe:
ABS Safety GmbH
Telefon + 49 (0) 2832 – 97281 – 0
Gewerbering 3
Telefax + 49 (0) 2832 – 97281 – 29
47623 Kevelaer
eMail info@absturzsicherung.de
III-BE
115mm
16 mm
80 mm
100 mm
bis Anschlag
MoA_001_13
31.05.2011
Seite 5 von 14
