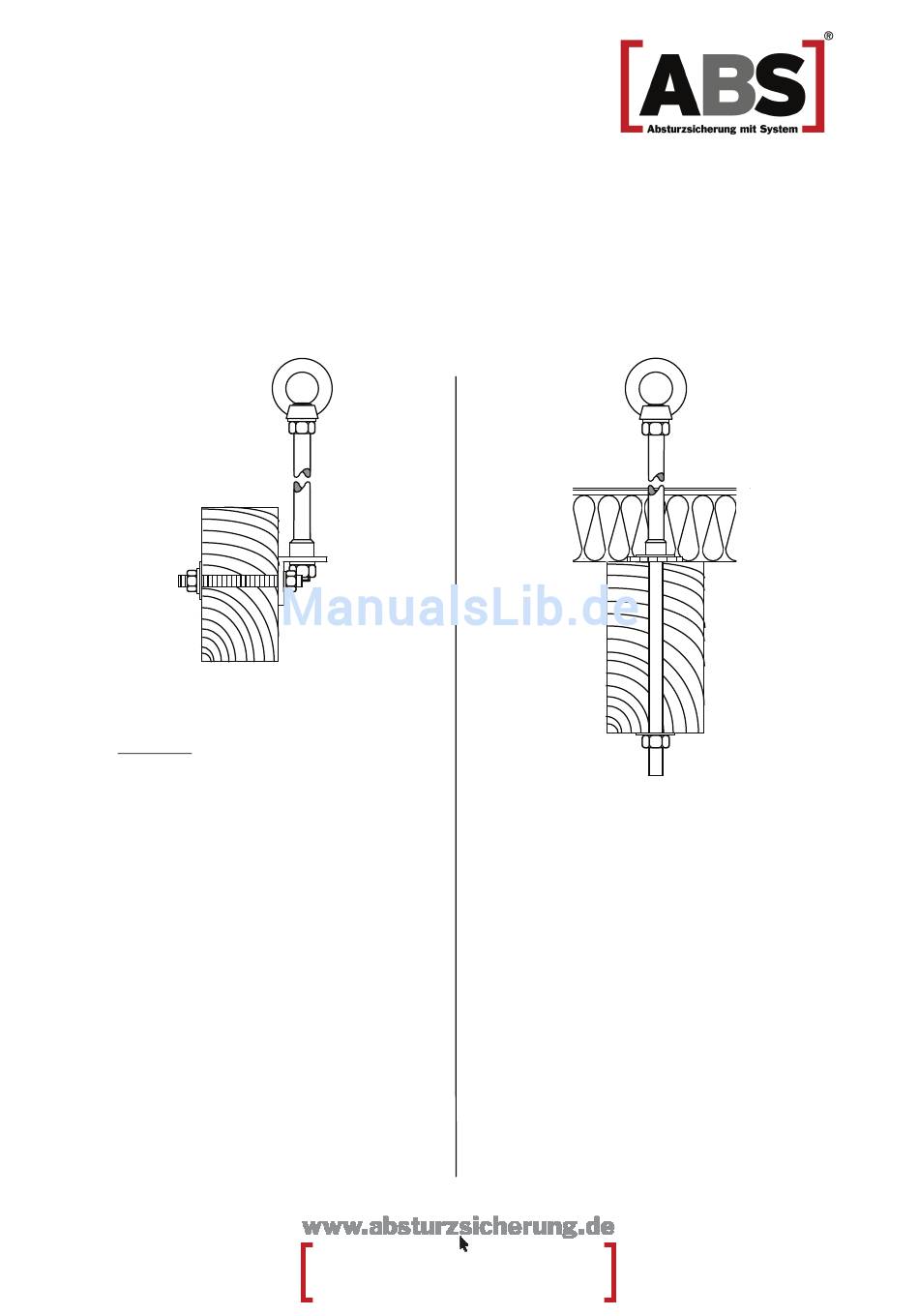

MONTAGE AM HOLZBALKEN
MONTAGE MIT
BEFESTIGUNGSWINKEL
ART. L3-SEITL-XXX
Bei Verwendung eines
Stützrohrs muss dieses auf
dem Winkel aufliegen!
Minimale Balkenbreite:
Durchmesser Bohrung:
MONTAGEREIHENFOLGE:
1.
Befestigen Sie den Lock III wie auf Seite 8
„Verschrauben an Stahlkonstruktion"
beschrieben am Montagewinkel.
2.
Benutzen Sie die Winkelplatte als
Bohrschablone und markieren Sie die beiden
Bohrstellen.
3.
Bohren Sie mit Durchmesser 13mm durch
den Holzbalken.
4.
Befestigen Sie den Winkel mit den 2
Gewindestangen M12 am Holzbalken. Die
Gewinde-Stangen werden dabei an beiden
Seiten mit einer Mutter und einem Federring
verschraubt.
5.
Ziehen Sie alle Schraubverbind-ungen mit
einem Drehmoment von 40 Nm (M12) bzw.
70 Nm (M16) an.
80 mm
13 mm
ABS Safety GmbH
Telefon + 49 (0) 2832 – 97281 – 0
Gewerbering 3
Telefax + 49 (0) 2832 – 97281 – 29
47623 Kevelaer
eMail info@absturzsicherung.de
MONTAGE DURCH
HOLZBALKEN
ART. L3-H-XXX-XXX
Minimale Balkenbreite:
100 mm
Durchmesser Bohrung:
17 mm
MONTAGEREIHENFOLGE:
1.
Schrauben Sie die Spezialmutter bis zum
oberen Anschlag des langen Gewindes.
Fädeln Sie dann Federring, Unterlegscheibe
(groß) und die GEKA-Scheibe auf.
2.
Bohren Sie mit Durchmesser 17 mm durch
den Balken.
3.
Stecken Sie den Anschlagpunkt durch den
Holzbalken.
4.
Verschrauben Sie den Anschlagpunkt an der
Unterseite mit Unterlegscheibe (groß),
Federring und Mutter.
5.
Ziehen Sie alle Schrauben mit einem
Drehmoment von 70 Nm an.
