Austauschen des Klappenmotors

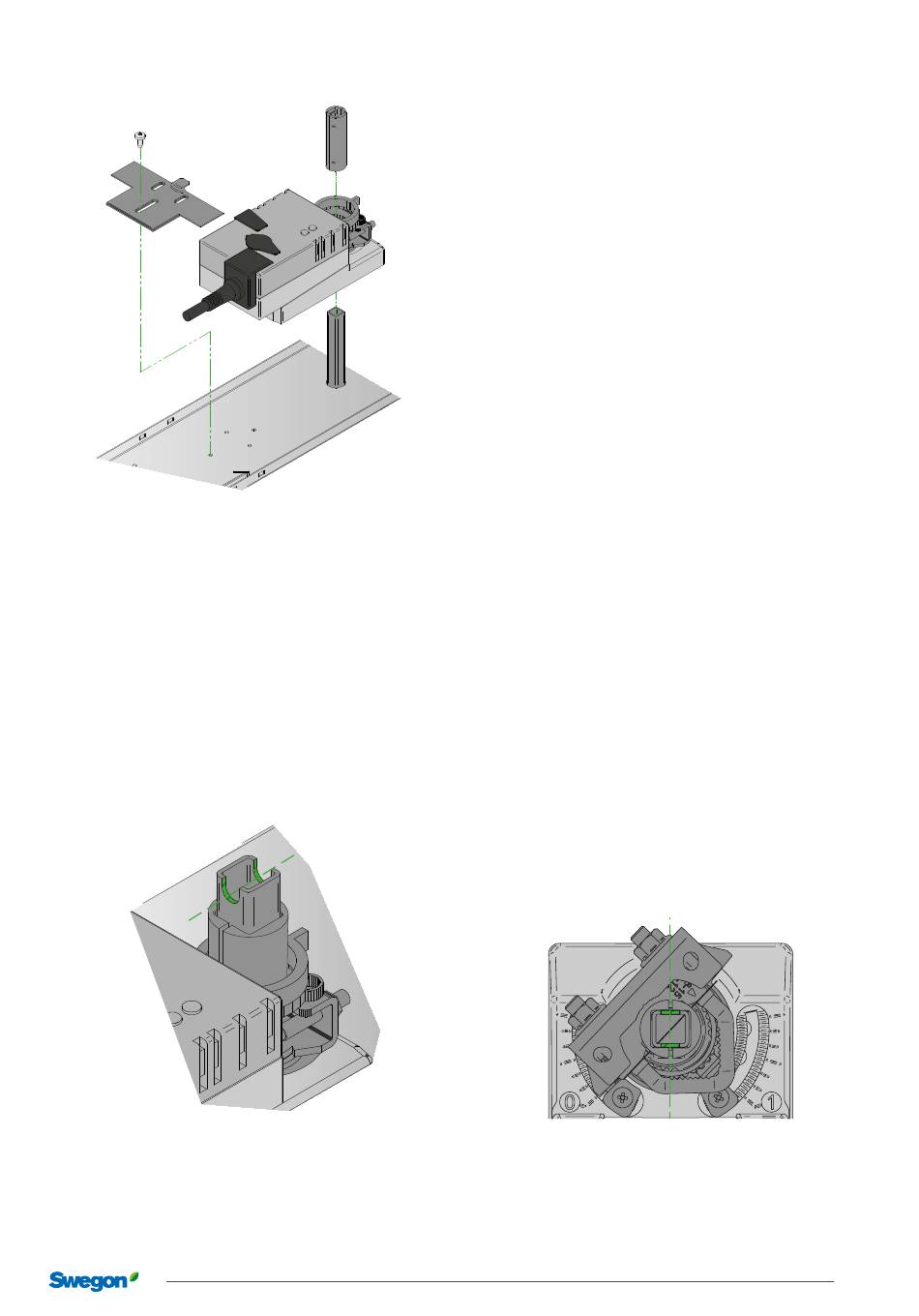

Abb. 16. Demontage des Klappenmotors.
1. Nehmen Sie die Kabel ab.
2. Nehmen Sie die Messschläuche ab.
3. Stellen Sie den Klappenmotor in die geöffnete Stellung.
4. Lösen Sie die Muttern für die Wellenklammer (Muttern: 8 mm).
5. Entfernen Sie 1 Schraube von der Sicherungsplatte bei runder
Ausführung und 2 Schrauben von der Sicherungsplatte bei
rechteckiger Ausführung (Schraube: TX20).
6. Heben Sie den Klappenmotor und den Wellenadapter ab
(Die rechteckige Ausführung hat eine runde Klappenwelle
und keinen Wellenadapter).
7. Wiedermontage in umgekehrter Reihenfolge.
HINWEIS! Stellung von Klappenblatt und Sicherungsplatte,
siehe Abb. 17 und 18.
Abb. 17. Der Ausschnitt in der Klappenwelle zeigt die Stellung
der Klappe an.
Abb. 18. Klappe geöffnet. Bügel nach links.
20231012
