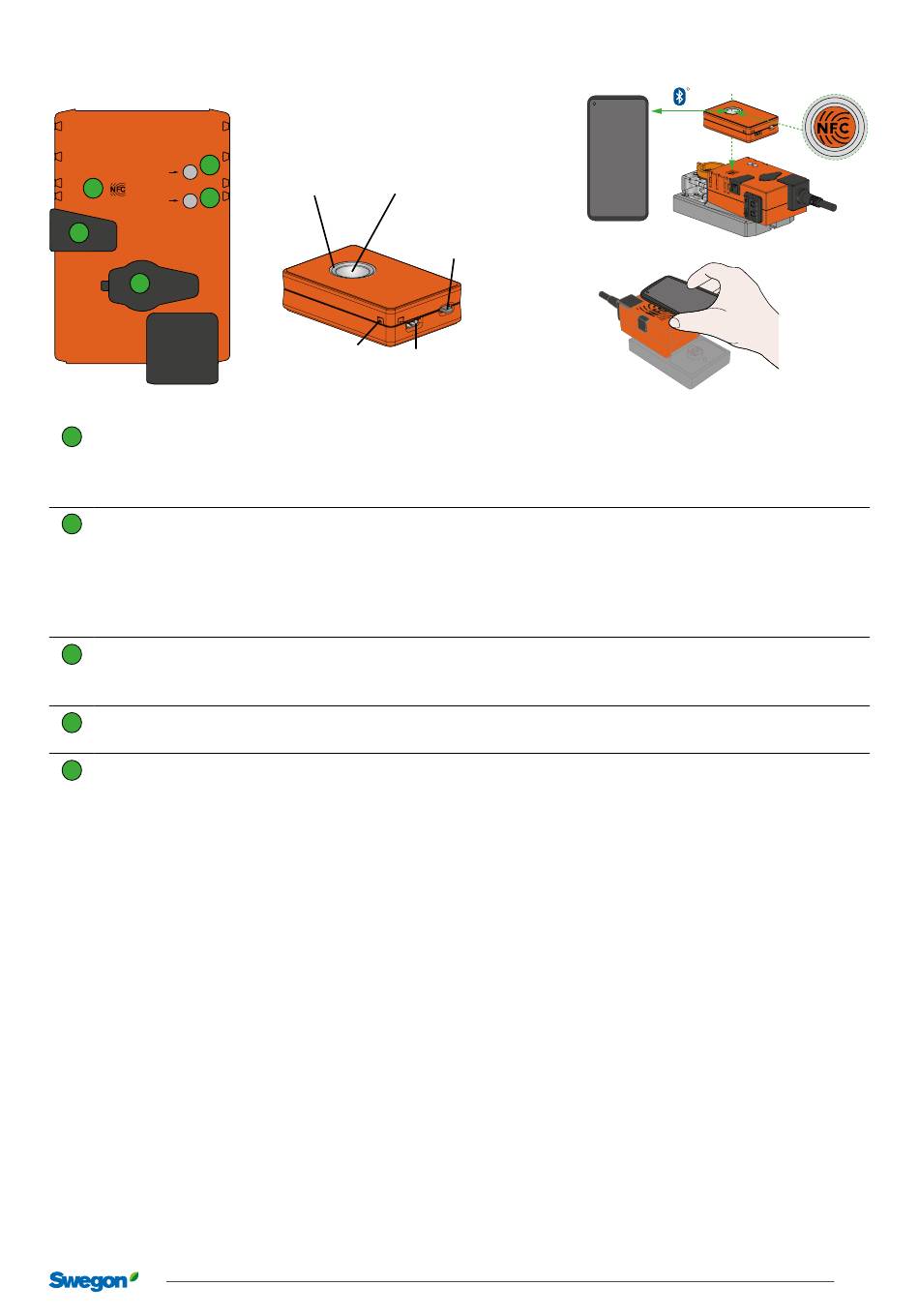

Abb. 10. Belimo-Stellantrieb.
Drucktaster und LED-Beleuchtung grün
1
Aus:
Ein:
Tastenbetätigung:
Drucktaster und LED-Beleuchtung gelb
2
Aus:
Ein:
Flimmert:
Blinkt:
Tastenbetätigung:
Freilauftaste
3
Gedrückte Taste:
Losgelassene Taste:
Serviceport
4
Für den Anschluss des Handterminals ZTH EU und PC-Tool
NFC-Logo
5
Für den Anschluss an die Belimo Assistant App
Funktion
ZIP-BT-NHC wird gestartet
ZIP-BT-NHC läuft
Lädt Batterie
(ZIP-BT-NHC ausgeschaltet)
NFC, Smartphone – Belimo Assistant App
Die Einstellung und Diagnostik des Stellantriebs kann kontaktlos über NFC erfolgen. Dafür sind ein Android- oder iOS-Smartphone, der
Dongel ZIP-BT-NFC für die Bluetooth-Verbindung, wenn das Smartphone über keine NFC verfügt, sowie die Belimo Assistant App erfor-
derlich.
Richten Sie das Mobiltelefon oder ZIP-BT-NFC auf den Stellantrieb so aus, dass die beiden NFC-Antennen übereinander platziert sind. Für
die korrekte Platzierung mit ZIP-BT-NFC muss das NFC-Logo am Stellantrieb durch das Positionierungsfenster sichtbar sein.
Um Schäden sowie Verletzungen des Benutzers und Sachschäden zu verhindern, muss ZIP-BT-NFC auf der Einheit mithilfe des Befesti-
gungsriemens gesichert werden.
ZTH EU / PC-Tool
Die Einstellung und Diagnostik des Stellantriebs kann mit dem Belimo PC-Tool oder dem Handterminal ZTH EU vorgenommen werden.
Bei Verwendung der Software PC-Tool dient ZTH EU (USB) als Schnittstellenumwandler.
Positionierungsfenster
für NFC-Antenne
LED-display
Montagehalterung für
Befestigungsriemen
Abb. 11. ZIP-BT-NHC.
Kein Strom oder Fehler
Im Betrieb
Aktiviert die Rotationswinkelanpassung
Normalbetrieb
Der Anpassungs- oder Synchronisationsprozess ist aktiv
MP-Kommunikation aktiviert
Adressierungsanfrage an MP-Client gesendet
Bestätigung der Adressierung
Der Stellantrieb ist ausgekuppelt, der Motor bleibt stehen, eine manuelle Übersteuerung ist möglich
Die Synchronisierung startet gefolgt von der Standardposition
LED-Farbe
Grün
Grün > Rot
Grün
Blau
Weiß
Weiß
Grün
Grün
Abb. 12. Bluetooth-Kontakt für Smartphones
Stromschalter
Micro-USB-
Ladeanschluss
Abb. 13. NFC-Kontakt für Smartphones.
Lichtmuster
Blinkt 1 Mal
Blinkt 1 Mal
Blinkt alle 5 Sekunden
Blinkt 1 Mal
Durchgehendes Leuchten
Blinken
Blinken
Durchgehendes Leuchten
20231012
REACT V BMP
R
Bedeutung
Batterie OK (>30 %)
Batterie niedrig, Ladung erforderlich
Standby-Modus
Bluetooth®-Verbindung hergestellt (Pairing)
Sucht nach NFC-Tag
NFC-Verbindung aktiv
Batterie wird geladen
Batterie ist geladen
