Anleitung

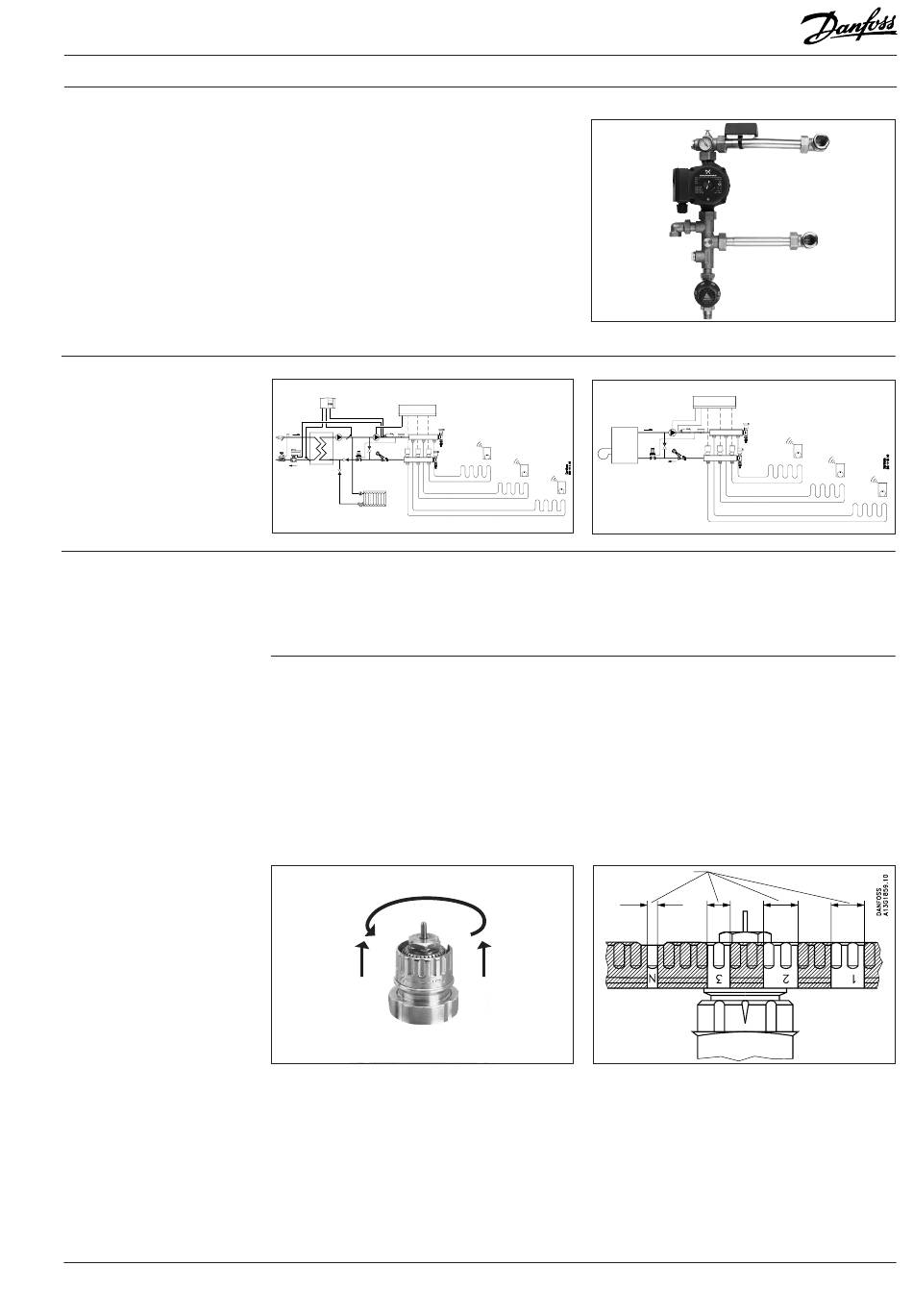

Aufbau:
Beispiel einer Anlage:
RA-C-Ventil:
Voreinstellung des
RA-C-Ventils:
Mischergruppe FHM-SE1
Die Mischergruppe wird fertig montiert geliefert
und kann direkt an den Verteiler angeschlossen
werden. Die Mischergruppe wird standardmäßig
links montiert geliefert. Sie kann jedoch auch
rechts montiert werden.
Der Anschluss für Vor- und Rücklauf ist am Misch-
kreis mit Pfeilen gekennzeichnet. Der Anschluss
kann, ganz nach Wunsch, von unten (Standard),
von der Seite oder von oben erfolgen.
Besonders bei direkten Fernwärmeanlagen
empfiehlt es sich, vor dem Mischkreis einen
Schmutzfänger sowie u. U. einen Differenzdruck-
regler einzubauen (z. B. Danfoss AVPL oder ASV-PV).
Das RA-C-Ventil ist am Rücklauf der Wärmever-
sorgung montiert und kann auf die gewünschte
Durchflussmenge eingestellt werden. Auch bei
Bei voreinstellbaren Danfoss Ventilgehäusen
lassen sich die dimensionierten Einstellwerte
ohne Werkzeug einfach und exakt einstellen:
- Bauschutzkappe bzw. Stellantrieb demontieren.
- Einstellring anheben.
- Gemäß der auf dem Einstellring eingravierten
Skala gegen den Uhrzeigersinn auf den
gewünschten Einstellwert verdrehen.
VI.UL.I1.03
Hersteller: Danfoss Floor Heating Hydronics · 05.005
Mischergruppe FHM-SE1
mehreren Gebäuden steht so eine ausreichende
Kapazität zur Verfügung. Eine korrekte Voreinstel-
lung trägt dazu bei, Geräuschen in Wärmesyste-
men entgegenzuwirken.
- Die Einstellmarke zeigt immer exakt in Richtung
Heizkörperanschluß.
- Einstellring einrasten lassen.
Die Voreinstellung kann in den Stufen 1, , 3
und N gewählt werden. Bei Einstellung N ist
die Voreinstellung aufgehoben (Spülmöglichkeit).
Einstellungen in den schraffiert dargestellten
Bereichen sind zu vermeiden.
Voreinstellungs-
bereich
