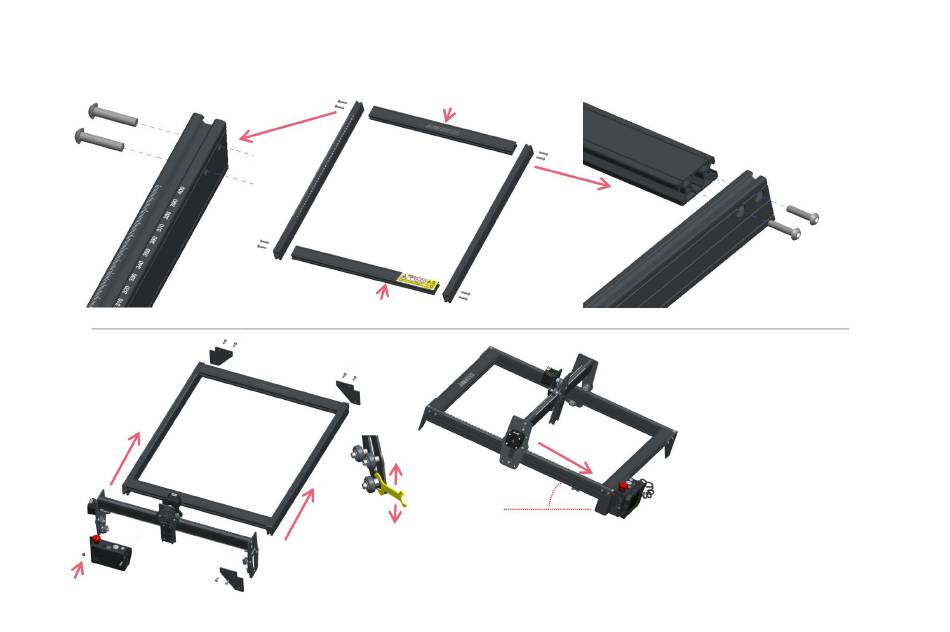

Krok 1
Sítotiskové značky klíšťat směrem ven
Krok 2
Ten šroub je jiný
Část 4 : I nstalační kroky
Logo stranou nahoru
Strana s tabulkou nahoru
Vodicí lišta prochází středem ze 3 válečků.
Pomocí klíče otočte excentrickou matici a uvolněte ji
odpovídající vzdálenost mezi horním a spodním vodicím
kolem a poté utáhněte excentrické matice.
Velký vnější otvor
TIPY:
Jak určit těsnost excentrických matic?
Pod podmínkou, že se držák netřese,
můžete zvednout jeden konec stroje do úhlu 45
stupňů s vodorovnou rovinou a uvolnit držák
osy X nebo Y.
z vysokého místa. Pokud může konzola
45°
klouzat konstantní rychlostí až do konce, je
těsnost vhodná.
Pokud po dokončení montáže zjistíte, že čtyři
nohy nejsou v rovině,
v prvním kroku mírně povolte 8 šroubů a
po vyrovnání čtyř nožiček šrouby znovu
utáhněte.
TIPY:
Nasaďte šrouby, ale neutahujte je.
Poté šrouby utáhněte
diagonálně.
