Einbauanleitung Artikel-Nr.: 49195

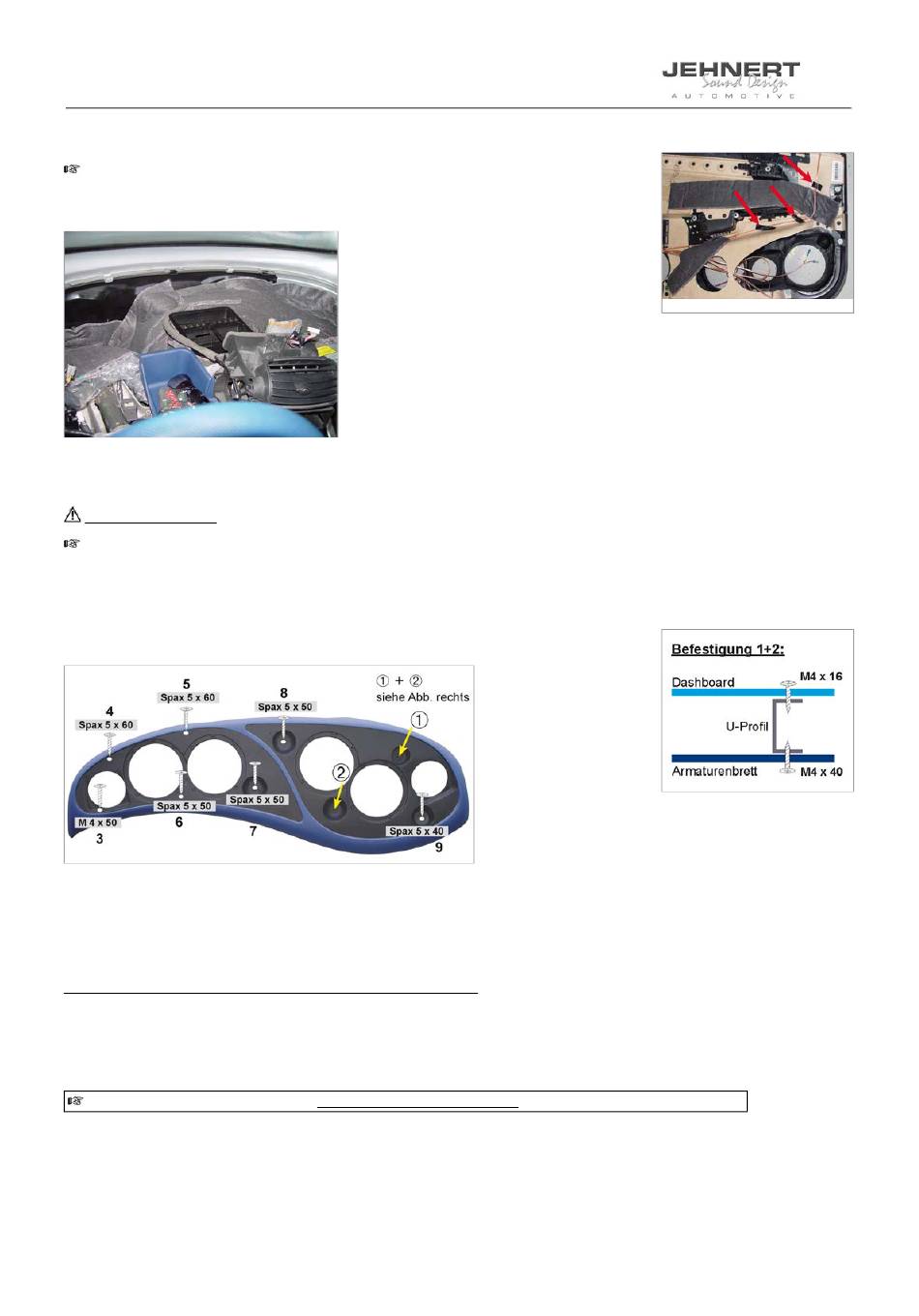

6 Dämmung des Armaturenbretts
Zur Vermeidung von Vibrationsgeräuschen alle Kabelstränge mit Isolierband o.ä.
sichern.
6.1 Leerraum unter dem Armaturenbrett mit Dämmvließ auskleiden (siehe Abb.).
6.2 Wichtig für die Klangeigenschaften:
Den Zwischenraum von Dashboard und Armaturenbrett mit dem mitgelieferten Dämm-Vlies auskleiden. Die Lautsprecherausschnitte
aussparen.
ACHTUNG / Gefahr ! Kein Dämm-Material hinter Beifahrer-Airbags anbringen!
WICHTIG:
Kein Dämm-Material hinter Lautsprecher und Befestigungspunkten!
7 Dashboard Befestigung
7.1 Dashboard wieder auf dem Armaturenbrett einpassen.
7.2 Befestigung 4-8:
Mitgelieferte Spax-Schrauben gemäß Abb. an den Befestigungspunkten 4-8 ansetzen, nochmals Paßgenauigkeit überprüfen und
Schrauben vorsichtig anziehen.
7.3 Befestigung 1+2:
Die M4-Schrauben gemäß Abb. an den Befestigungspunkten 1+2 von oben durch das U-Profil eindrehen und mit Unterlagscheiben und
Muttern sichern.
Für paßgenaue Fixierung muß Befestigung 4-8 zuerst montiert werden.
7.4 Befestigung 3:
Die M4-Schraube am Befestigungspunkt 3 vom Paneel aus eindrehen und mit Unterlagscheibe und Mutter sichern (mit Rätsche und
7er-Nuß durch die Lüftungsöffnung im Armaturenbrett zugänglich).
7.5 Nochmals Passgenauigkeit überprüfen und Schrauben festziehen.
Alle Schnittkanten des Dashboards müssen umlaufend ohne Spalt! auf dem Armaturenbrett anliegen!
TIPP:
Schraubengewinde mit Schraubensicherungsflüssigkeit behandeln. (Vibrationen der Lautsprecher können Schraubverbindungen mit der
Zeit lösen).
Beispiel-Abbildung
